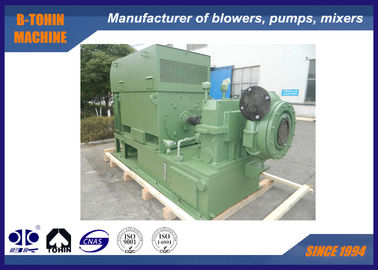

Ventilateur centrifuge monostade 315KW, 12600m3/h, ventilateur à roue en acier inoxydable
À propos de GS
Le ventilateur centrifuge monostade à haute vitesse est un nouveau produit conçu par B-Tohin Machine. Les performances pneumatiques et la conception structurelle de cette série de produits ont atteint le niveau avancé des produits similaires au pays et à l'étranger. Les ventilateurs sont largement utilisés dans le traitement des eaux usées, la métallurgie,
la fluidisation des chaudières à lit circulant dans les centrales électriques, la désulfuration des gaz de combustion, la pharmacie,
les surpresseurs de gaz, etc.
Spécifications
Numéro de modèle
|
GS210-1.7
|
Pression différentielle de refoulement
|
|
70KPA
|
Puissance du moteur
|
|
315KW
|
Débit d'air
|
|
210m3/min
|
Type de moteur
|
|
380/400/415/440V/6KV/10KV, 3 phases, 50/60HZ
|
Applications
|
a. Pour l'industrie du ciment : ventilateur de transport de ciment, ventilation, etc.
b. Pour le système de traitement des eaux usées : ventilateur d'aération, ventilateur de lavage à contre-courant, etc.
c. Pour le transport pneumatique : pour le transport de matériaux en poudre, tels que la farine, le ciment, le sable, les céréales, etc.
d. Pour la collecte de poussière, le dépoussiérage, la ventilation dans certaines usines, hôpitaux, bâtiments, etc.
e. Pour les centrales électriques : transport de gaz, augmentation de l'oxygène, ventilation, dépoussiérage, etc.
Technologie clé
1. Dispositif de directrice d'entrée
|
Position — — devant la roue du ventilateur
- Fonction — — Non seulement pour ajuster la capacité du ventilateur entre 45 % et 100 %, mais aussi pour garantir que le ventilateur atteigne l'efficacité la plus élevée dans sa plage de réglage, en particulier lorsque les paramètres de fonctionnement s'écartent des données de conception (basse température ou basse pression).
- Réglage — — fonctionnement automatique ou manuel en cliquant sur l'écran tactile de la boîte de commande du ventilateur. En fonctionnement automatique, la directrice d'entrée est ajustée par un opérateur électrique selon un rapport défini après réception d'un signal CC de 4-20 mA, tandis qu'en fonctionnement manuel ou en condition de maintenance, la directrice est ajustée manuellement.
- 2. Conception de volute mature
|
 |
|
Performances pneumatiques fiables, haute efficacité, efficacité multi-variable de 85 %.
3. Roue à haut rendement
|
|
|
La courbe de la roue est sélectionnée en simulant les conditions de travail sur ordinateur, et mieux adaptée au débit de gaz réel.
- Fabriquée en alliage d'aluminium aéronautique ou en acier inoxydable, à flux ouvert courbé vers l'arrière (son angle d'inclinaison minimum est de 6 degrés), surface finement usinée.
- 4. Structure de boîte de vitesses à engrenages d'entraînement et roulement de haute fiabilité
|
|
|
La boîte de vitesses est de structure à joint horizontal, le carter de volute est relié au carter inférieur et séparé du carter supérieur, ce qui réduit le temps nécessaire au déchargement du couvercle de la boîte.
- L'arbre à grande vitesse adopte la technologie de disque de butée dur, haute efficacité et faible perte mécanique confirmée par contact linéaire.
-
Roulement elliptique (décalé) adopté pour le grand engrenage, roulement à patins basculants pour l'engrenage à grande vitesse.
- L'arbre du ventilateur et de l'engrenage est en acier forgé traité thermiquement et rectifié correctement. Chaque vitesse critique horizontale se situe dans la plage de ±15 % par rapport à la vitesse normale, et la vitesse de résonance de torsion se situe dans la plage de ±10 % par rapport à la vitesse de fonctionnement, toutes les pièces rotatives sont équilibrées dynamiquement.
- L'engrenage d'entraînement est de type hélicoïdal à axe parallèle avec un petit engrenage et un arbre rotatif intégrés.
- Fabriqué en acier allié à trempe superficielle et rectifié avec précision, l'indice de service de l'engrenage est d'au moins 1,8.
-
5. Entraînement d'engrenage de haute précision
|
|
|
Engrenage de qualité supérieure adopté
- La classe de précision de l'engrenage est stabilisée à ISO1328 5~4
- La classe de précision peut atteindre 3.
- Classe de précision égale à la norme AGMA ou DIN
- 6. Connexion entre la roue et l'arbre à grande vitesse
|
|
|
Adopter le type de connexion à clavette (goupille) d'extrémité droite et arbre triangulaire
- La puissance maximale qu'il peut transférer atteint 3 000 kW.
- Pratique à assembler et à démonter sans endommager les pièces
- 7. Joints haute performance
|
|
|
Le matériau des joints est un alliage de texture douce. (joint spiralé adopté)
- Fonctionnement fiable, longue durée de vie
- Aucun problème de fuite
- Faible coût de maintenance, remplacement pratique
- Consommation d'énergie réduite par absence de friction
- Résultat de fonctionnement
|
La caractéristique la plus frappante du ventilateur GS est son efficacité énergétique.
- Depuis le 1er mars 2009, nous avons commencé l'essai d'un ventilateur (modèle : GS160) à la station d'épuration de Qiting.
Comparé à deux ventilateurs Roots d'une capacité de 80m3/min et d'une puissance moteur de 132kW utilisés auparavant, 30 000 RMB sont économisés chaque mois après l'utilisation du ventilateur centrifuge monostade à haute vitesse GS, bien qu'il ne fonctionne pas à pleine charge.
Plus sûr et plus pratique
- Contrôle entièrement automatique avec enregistrement de chaque panne, plus pratique pour l'opérateur
Faible bruit
- Dessin d'assemblage du groupe ventilateur
Portée de la fourniture standard
1. Corps principal du ventilateur
2. Directrice d'entrée
3. Silencieux d'admission
4. Joint flexible en acier inoxydable
5. Boîte de vitesses à grande vitesse
7. Vanne de refoulement
8. Clapet anti-retour
9. Châssis de base
10. Système de lubrification
11. Boîte de commande PLC
12. Moteur
