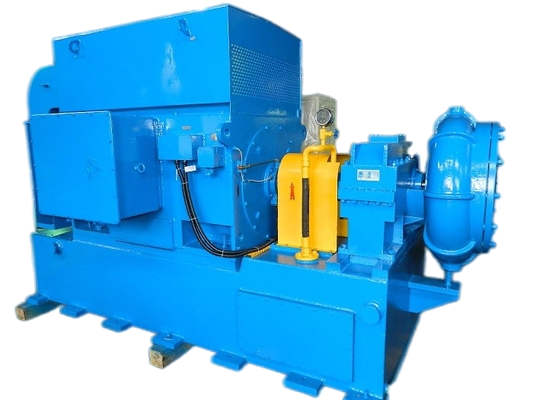

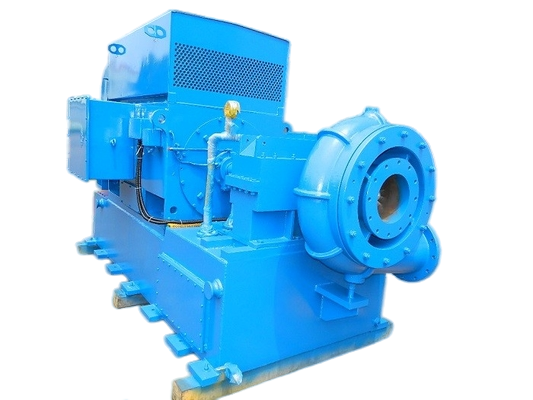

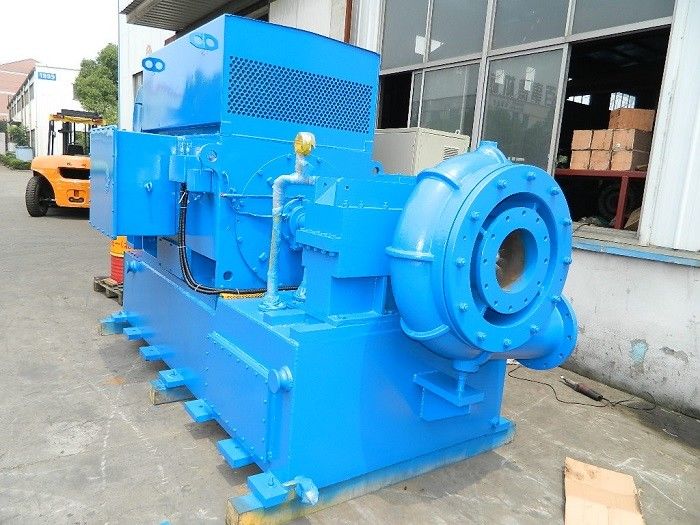

Ventilateur centrifugeur à grande vitesse à un seul étage

Souffleur centrifuge à un étage à grande vitesse, débit d'air de 120 m³/min, série GS120

À propos de GS


Le ventilateur centrifuge à grande vitesse à un étage de la série GS est spécialement conçu pour l'aération du traitement des eaux usées. En attendant, il est disponible pour les fluides tels que l'air, l'azote, le dioxyde d'azote et d'autres gaz non corrosifs.

Le ventilateur Gs se caractérise par une large applicabilité, des économies d'énergie significatives, une petite surface et une installation, un fonctionnement et un entretien faciles.

Caractéristiques

Applications

un. Pour l'industrie du ciment : ventilateur de transport de ciment, ventilation, etc.

b. Pour le système de traitement des eaux usées : ventilateur d'aération, ventilateur de lavage à contre-courant, etc.

c. Pour le transport pneumatique : pour le transport de matériaux en poudre, tels que la farine, le ciment, le sable, les céréales, etc.

d. Pour la collecte de poussière, le nettoyage de la poussière, la ventilation dans certaines usines, hôpitaux, bâtiments, etc.

e. Pour centrale électrique : transport de gaz, augmentation de l’oxygène, ventilation, nettoyage de la poussière, etc.

Structure du ventilateur

Le ventilateur centrifuge de la série Gs est doté d'une structure en porte-à-faux à un étage, d'une entrée axiale et d'une décharge radicale. L'air entre dans le tuyau d'aspiration et le dispositif à aubes directrices d'entrée à partir du réglage du filtre d'entrée. Le moteur d'entraînement principal est connecté à l'accouplement et au boîtier élévateur. Au démarrage,

l'engrenage élévateur entraîne la turbine semi-ouverte mixte ternaire pour produire du gaz pour l'énergie, et le gaz s'évacue à travers un diffuseur sans aubes et une chambre à volute.

Résultat de l'opération

·Bonnes performances aérodynamiques : turbine ternaire semi-ouverte à flux mixte adoptée pour ne pas provoquer facilement de vortex et pour une faible perte de débit d'air.

· Ajustée par une aube directrice d'entrée, la courbe d'efficacité de l'unité est plate et même dans des conditions de fonctionnement non conçues, un bon effet d'économie d'énergie peut être obtenu.

·Structure compacte, petite surface au sol, opération facile.

·La turbine est fabriquée en alliage d'aluminium aéronautique à haute résistance, usinée par un centre d'usinage de liaison à cinq coordonnées importé avec une petite erreur de courbe. Il offre des performances pneumatiques fiables et un rendement élevé, tout en permettant d'économiser 15 à 25 % d'énergie par rapport à la plupart des souffleurs Roots.

·La turbine et l'engrenage d'accélération sont de structure intégrale, ce qui réduit considérablement les pertes mécaniques.

·Engrenage d'accélération de type hélicoïdal adopté pour une bonne stabilité, de faibles vibrations, un faible bruit et une longue durée de vie en fonctionnement à grande vitesse.

·Roulement spécial à patins inclinables : grâce à des patins inclinables spéciaux, le produit présente une grande stabilité lorsqu'il fonctionne à grande vitesse.

·Degré élevé de contrôle automatique, bonne fiabilité.

Schéma d'assemblage du groupe de ventilation

Fourniture standard de la lunette

1. Corps principal du ventilateur

2. Aube directrice d'entrée

3. Silencieux d'entrée

4. Joint flexible en acier inoxydable

5. Boîte de vitesses à grande vitesse

7. Soupape de décharge

8. Clapet anti-retour

9. Châssis

10. Système de lubrification

11. Boîtier de commande PLC

12. Moteur
