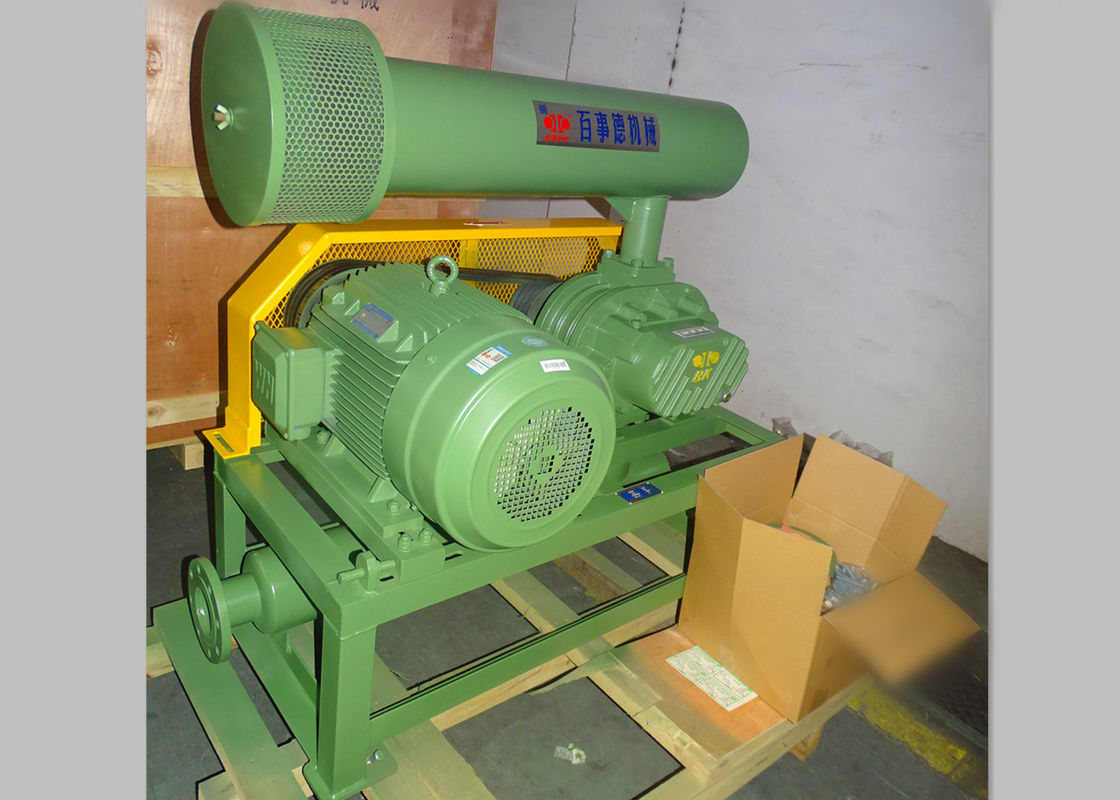

Petit transport pneumatique 10-80kpa Traitement de l'eau Soufflante Roots haute pression

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	BK
Certification:	ISO9001/ISO14001/CE
Numéro de modèle:	BK6005

Conditions de paiement et expédition:

Quantité de commande min:	1 ensemble
Prix:	Négociable
Détails d'emballage:	Cas en bois standard d'exportation
Délai de livraison:	5 à 20 jours ouvrables, dépend de la quantité d'ordre et des spécifications
Conditions de paiement:	L/C, T/T
Capacité d'approvisionnement:	100 ensembles par mois

Contact

Description de produit détaillée

Capacité aérienne:	4.22-11.74 m³/min	Pression différentielle de décharge:	10-80 kpa
Puissance du moteur:	5.5-22kw	Alésage de décharge:	DN80 (3")
Type de refroidissement:	Air	Application::	Aération, contre-lavage, transport pneumatique, appliqué au traitement de l'eau, au ciment, au débla
Palier:	NSK, SKF pouroption	Couleur:	RAL6011 standard, ou adapté aux besoins du client
Mettre en évidence:	ventilateur à haute pression des racines 80kpa , petit ventilateur à haute pression de racines , ventilateur rotatoire de lobe de racines à haute pression

Soufflante Roots à trois lobes d'aération, Soufflante rotative, 10KPA - 80KPA, Soufflante d'air

À propos de BK

La soufflante BK Roots est un type de produit conçu et fabriqué conformément aux normes nationales.

Ce type de soufflante est largement utilisé dans le traitement des eaux usées comme aérateur.

Spécifications :

Modèle	BK6005
Capacité d'air	4.22-11.74m³/min
Pression différentielle de refoulement	10-80KPA
Vitesse de rotation	850-1800 tr/min
Type de moteur	5.5KW-22KW 380/400/415/440V, 3 PHASE, 50/60HZ
Type d'installation	Standard : type horizontal. Type vertical disponible en option
Poids net de la soufflante sans moteur	241 kg
Dimensions approximatives de l'emballage.	1.51.051.75m (longueurlargeurhauteur)

Caractéristiques :

1. Engrenages de synchronisation de type hélicoïdal pour un fonctionnement fluide

2. Compact, flexibilité d'installation offrant plus de choix aux utilisateurs.

3. Structure intégrale de la roue et de l'arbre pour éviter les inconvénients de la structure divisée

4. Joints d'huile SKF en caoutchouc fluoré avec une bonne résistance à l'usure et aux hautes températures sont installés.

5. Faible vibration et faible consommation d'énergie.

Fiche technique

Modèle	Diamètre du port (MM)	Vitesse	Débit d'air d'admission (m3/min) et puissance d'arbre (KW)
			0.1kgf/cm²		0.2kgf/cm²		0.3kgf/cm²		0.4kgf/cm²		0.5kgf/cm²		0.6kgf/cm²		0.7kgf/cm²		0.8kgf/cm²
			1000mmH₂O		2000mmH₂O		3000mmH₂O		4000mmH₂O		5000mmH₂O		6000mmH₂O		7000mmH₂O		8000mmH₂O
			0.01Mpa		0.02Mpa		0.03Mpa		0.04Mpa		0.05Mpa		0.06Mpa		0.07Mpa		0.08Mpa
		tr/min	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW
BK6005	80 (3")	850	5.01	1.66	4.58	2.95	4.26	3.90	3.99	4.87	3.75	6.00	3.54	7.13
		1000	6.07	1.95	5.65	3.47	5.33	4.59	5.05	5.73	4.82	7.06	4.60	8.39	4.40	9.45	4.22	10.73
		1150	7.13	2.24	6.71	3.99	6.39	5.28	6.11	6.59	5.88	8.12	5.67	9.65	5.46	10.87	5.29	12.33
		1250	7.84	2.44	7.42	4.34	7.10	5.74	6.82	7.16	6.59	8.82	6.38	10.49	6.17	11.82	5.99	13.41
		1400	8.91	2.73	8.48	4.86	8.16	6.43	7.89	8.02	7.65	9.88	7.44	11.74	7.23	13.24	7.06	15.02
		1500	9.61	2.92	9.19	5.21	8.87	6.89	8.59	8.60	8.36	10.59	8.15	12.58	7.94	14.18	7.76	16.09
		1650	10.68	3.22	10.25	5.73	9.93	7.58	9.66	9.46	9.42	11.65	9.21	13.84	9.00	15.60	8.83	17.70
		1800	11.74	3.51	11.31	6.25	11.00	8.27	10.72	10.32	10.49	12.71	10.27	15.10	10.07	17.02	9.89	19.31

Structure du corps principal de la soufflante

Petit transport pneumatique 10-80kpa Traitement de l'eau Soufflante Roots haute pression 0

N°	Nom de la pièce	Qté.	N°	Nom de la pièce	Qté.	N°	Nom de la pièce	Qté.
1	Pied	2	9	Couvercle d'extrémité gauche	1	17	Réservoir d'huile	1
2	Boulon hexagonal	4	10	Goupille cylindrique	4	18	Engrenage	2
3	Joint anti-poussière	1	11	Carter	1	19	Clavette	2
4	Roue motrice	1	12	Joint d'étanchéité	4	20	Manchon axial	2
5	Roulement	2	13	Couvercle d'extrémité droit	1	21	Roulement	2
6	Roue menée	2	14	Boulon	16	22	Plaque de roulement	2
7	Bouchon anti-poussière	1	15	Respirateur	1	23	Cale réglable	plusieurs
8	Graisseur	2	16	Boulon	8	24	Écrou magnétique	1
