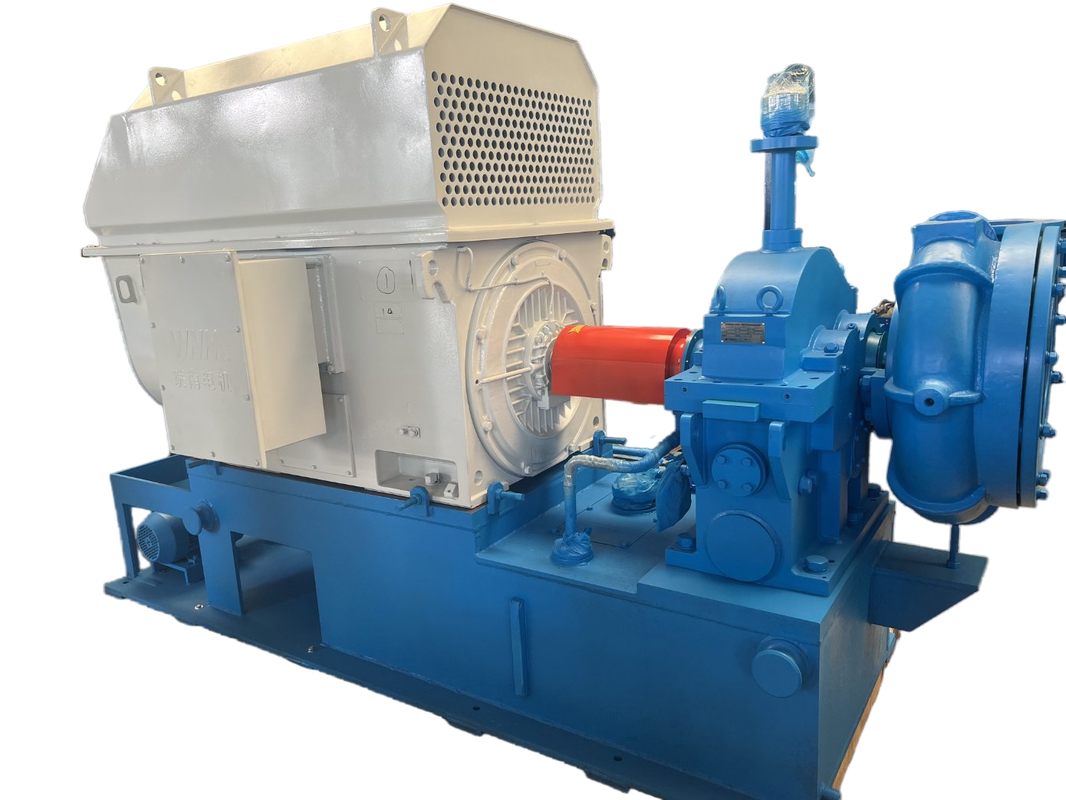

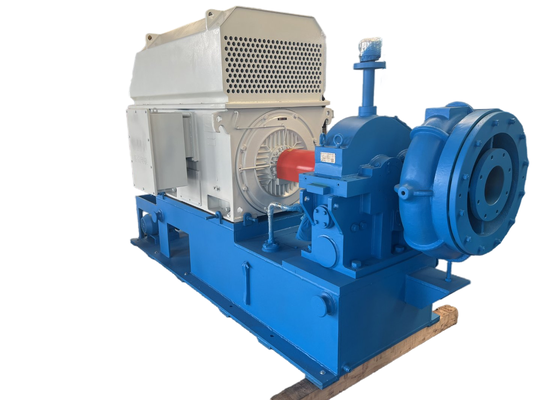

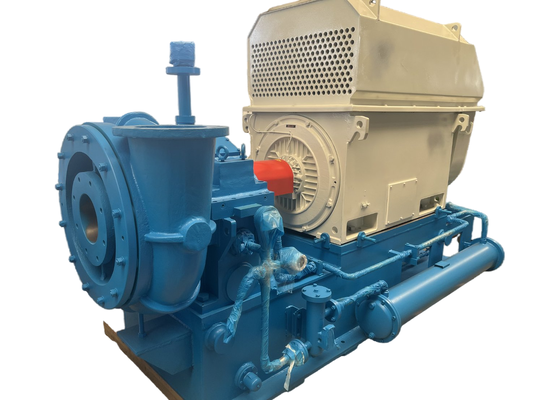

80m3/min Série GS80 traitement de l'eau souffleur centrifugeur à grande vitesse à un étage
À propos de GS
Le souffleur centrifugeur à grande vitesse à un étage de la série GS est spécialement conçu pour l'aération du traitement des eaux usées.Dioxyde d'azote et autres gaz non corrosifs.
Le souffleur Gs se caractérise par une large application, une économie d'énergie significative, une petite surface et une installation, un fonctionnement et une maintenance faciles.
Les spécifications
|
Le numéro de modèle.
|
Les États membres doivent veiller à ce que les mesures prises soient conformes à l'article 6 du règlement (CE) no 1224/2009.
|
|
Différentielle de pression de décharge
|
Le taux de change est le taux de change de la valeur de l'actif.
|
|
Puissance du moteur
|
90/110/132/132/160/160 KW
|
|
Capacité aérienne
|
80 m3/min
|
|
Type de moteur
|
Le système est équipé d'un système de freinage à haute tension.
|
Applications
a. Pour l'industrie du ciment: souffleur de transport de ciment, ventilation, etc.
b. Pour le système de traitement des eaux usées: souffleur d'aération, souffleur de revers, etc.
c. Pour le transport pneumatique: pour le transport de matières en poudre, telles que la farine, le ciment, le sable, le grain, etc.
d. Pour la collecte de poussière, le nettoyage de la poussière, la ventilation dans certaines usines, hôpitaux, bâtiments, etc.
e. Pour les centrales électriques: transport du gaz, augmentation de l'oxygène, ventilation, nettoyage de la poussière, etc.
Technologie clé
|
1. Dispositif de guérison de la vanne d'entrée
- position devant la roue du souffleur
- Fonction: non seulement pour régler la capacité du ventilateur à 45% à 100%, mais aussi pour assurer que le ventilateur atteigne le plus haut rendement dans sa portée de réglage,en particulier lorsque les paramètres de fonctionnement s'écartent des données de conception (faible température ou basse pression).
- réglage du fonctionnement automatique ou manuel en cliquant sur l'écran tactile de la boîte de commande du ventilateur.la pale de guidage d'entrée est réglée par l'opérateur électrique à un rapport réglé après avoir reçu un signal CC de 4 à 20 mA, alors qu'il est en fonctionnement manuel ou en maintenance, la pale est réglée manuellement.
|
 |
|
2Une conception volute mature.
Des performances pneumatiques fiables, un rendement élevé, un rendement multivariable de 85%.
|
|
|
3. Propulseur à haut rendement
- La courbe de la roue est sélectionnée de façon récurrente pour simuler les conditions de travail sur ordinateur et mieux adaptée au débit réel de gaz.
- Fabriqué en alliage d'aluminium aérien ou en acier inoxydable, courbé vers l'arrière (son plus petit angle de plongée de 6 degrés), surface finement usinée.
|
|
|
4. structure de boîte à engrenages et roulement de haute fiabilité
- La boîte à engrenages est de structure horizontale, à structure divisée, un boîtier volumineux relié au boîtier inférieur et séparé du boîtier supérieur, ce qui réduit le temps nécessaire au déchargement du couvercle de la boîte.
-
L'arbre à grande vitesse adopte la technologie du disque à poussée dure, une efficacité élevée et de faibles pertes mécaniques confirmées par contact de ligne.
- Le roulement en ellipse (dislocation) est adopté pour les engins de grande capacité, le roulement en inclinaison pour les engins à grande vitesse.
- L'arbre du souffleur et de l'engrenage est constitué d'acier de forgeage traité thermiquement et correctement broyé.et la vitesse de résonance de torsion est inférieure de ± 10% à la vitesse de fonctionnement, toutes les pièces tournantes sont dynamiquement équilibrées.
- L'engrenage de levage est de type hélicoïdal à axe parallèle avec petit engrenage intégré et arbre tournant.
-
Fabriqué en acier allié de forgeage à surface éteinte et finement broyé, l'indice de service de l'engrenage est d'au moins 1,8.
|
|
|
5. Traction des engrenages de haute précision
- engins de pêche de la catégorie de meilleure qualité adoptée
- Le degré de précision de l'engrenage est stabilisé à ISO1328 5~4
- Le degré de précision peut atteindre 3.
- Grade de précision égal à la norme AGMA ou DIN
|
|
|
6. Connexion entre le moteur et l'arbre à grande vitesse
- Adopter le type de connexion de la clé droite de face (poche) et de l'arbre triangulaire
- La puissance maximale qu'il peut transférer atteint 3 000 kW.
- Convient pour l'assemblage et le démontage sans endommager les pièces
|
|
|
7. Sceaux de haute performance
- Le matériau des joints est un alliage à texture douce. (joints en spirale adoptés)
- Fonction fiable, longue durée de vie
- Aucun problème de fuite
- Faible coût d'entretien, facile à remplacer
- Consommation d'énergie réduite par absence de friction
|
Résultat de l'opération
·Bonnes performances aérodynamiques: roue à circulation mixte semi-ouverte ternaire utilisée pour des vortex difficiles à provoquer et pour une faible perte de circulation d'air.
·Lorsqu'elle est réglée par une pale à guidage d'entrée, la courbe d'efficacité de l'unité est plate et un bon effet d'économie d'énergie peut être obtenu même dans des conditions de fonctionnement non conçues.
·Construction compacte, petite surface de plancher, fonctionnement facile.
·La roue est fabriquée en alliage d'aluminium de haute résistance pour l'aviation, usinée par un centre d'usinage à cinq coordonnées importé avec une faible erreur de courbe.Il a des performances pneumatiques fiables et un rendement élevé.Il permet d'économiser 15 à 25% d'énergie par rapport à la plupart des souffleurs Roots.
·La roue d'engrenage et la vitesse sont intégrées, ce qui réduit considérablement les pertes mécaniques.
·Les engrenages d'accélération de type hélicoïdal sont adoptés pour une bonne stabilité, une faible vibration, un faible bruit et une longue durée de vie à grande vitesse.
·Spéciaux roulements de plaquettes d'inclinaison: grâce à des plaquettes d'inclinaison spéciales, le produit a une grande stabilité en fonctionnement à grande vitesse.
·Contrôle automatique élevé, bonne fiabilité.
Dessin d'assemblage de l'emballage du ventilateur
Fourniture standard de portée
1- Le souffleur
2- Vannes de guidage d'entrée
3. silencieux d'entrée
4. joint flexible en acier inoxydable
5Boîte de vitesses haute vitesse
7. vanne de décharge
8Ventilateur de freinage.
9. cadre de base
10Système de lubrifiant
11. boîte de commande PLC
12Le moteur.
