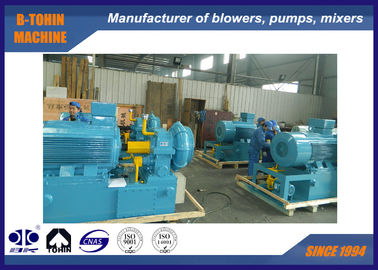

250 kW souffleur centrifuge à étape unique, 9600 m3/h, souffleur à roue en acier inoxydable
À propos de GS
Le souffleur centrifugeur à grande vitesse à phase unique GS est spécialement conçu pour l'aération des stations de traitement des eaux usées.
Le souffleur centrifugeur à grande vitesse à phase unique, dont l'efficacité est supérieure à 80%, peut remplacer le souffleur centrifugeur à racines et le souffleur centrifugeur à plusieurs phases.C' est une amélioration révolutionnaire..
.
Les spécifications
|
Le numéro de modèle.
|
Le GS160-1.7
|
|
Différentielle de pression de décharge
|
Pour les appareils à combustion
|
|
Puissance du moteur
|
250 kW
|
|
Capacité aérienne
|
160 m3/min
|
|
Type de moteur
|
Le système est équipé d'un système de freinage à haute tension.
|
Applications
a. Pour l'industrie du ciment: souffleur de transport de ciment, ventilation, etc.
b. Pour le système de traitement des eaux usées: souffleur d'aération, souffleur de revers, etc.
c. Pour le transport pneumatique: pour le transport de matières en poudre, telles que la farine, le ciment, le sable, le grain, etc.
d. Pour la collecte de poussière, le nettoyage de la poussière, la ventilation dans certaines usines, hôpitaux, bâtiments, etc.
e. Pour les centrales électriques: transport du gaz, augmentation de l'oxygène, ventilation, nettoyage de la poussière, etc.
Technologie clé
|
1. Dispositif de guérison de la vanne d'entrée
- position devant la roue du souffleur
- Fonction: non seulement pour régler la capacité du ventilateur à 45% à 100%, mais aussi pour assurer que le ventilateur atteigne le plus haut rendement dans sa portée de réglage,en particulier lorsque les paramètres de fonctionnement s'écartent des données de conception (faible température ou basse pression).
- réglage du fonctionnement automatique ou manuel en cliquant sur l'écran tactile de la boîte de commande du ventilateur.la pale de guidage d'entrée est réglée par l'opérateur électrique à un rapport réglé après avoir reçu un signal CC de 4 à 20 mA, alors qu'il est en fonctionnement manuel ou en maintenance, la pale est réglée manuellement.
|
 |
|
2Une conception volute mature.
Des performances pneumatiques fiables, un rendement élevé, un rendement multivariable de 85%.
|
|
|
3. Propulseur à haut rendement
- La courbe de la roue est sélectionnée de façon récurrente pour simuler les conditions de travail sur ordinateur et mieux adaptée au débit réel de gaz.
- Fabriqué en alliage d'aluminium aérien ou en acier inoxydable, courbé vers l'arrière (son angle de plongée le plus petit de 6 degrés), surface finement usinée.
|
|
|
4. structure de boîte à engrenages et roulement de haute fiabilité
- La boîte à engrenages est de structure horizontale, à structure divisée, un boîtier volumineux relié au boîtier inférieur et séparé du boîtier supérieur, ce qui réduit le temps nécessaire au déchargement du couvercle de la boîte.
-
L'arbre à grande vitesse adopte la technologie du disque à poussée dure, une efficacité élevée et de faibles pertes mécaniques confirmées par contact de ligne.
- Le roulement en ellipse (dislocation) est adopté pour les engins de grande capacité, le roulement en inclinaison pour les engins à grande vitesse.
- L'arbre du souffleur et de l'engrenage est constitué d'acier de forgeage traité thermiquement et correctement broyé.et la vitesse de résonance de torsion est inférieure de ± 10% à la vitesse de fonctionnement, toutes les pièces tournantes sont dynamiquement équilibrées.
- L'engrenage de levage est de type hélicoïdal à axe parallèle avec petit engrenage intégré et arbre tournant.
-
Fabriqué en acier allié de forgeage à surface éteinte et finement broyé, l'indice de service de l'engrenage est d'au moins 1,8.
|
|
|
5. Traction des engrenages de haute précision
- engins de pêche de qualité supérieure adoptés
- Le degré de précision de l'engrenage est stabilisé à ISO1328 5~4
- Le degré de précision peut atteindre 3.
- Grade de précision égal à la norme AGMA ou DIN
|
|
|
6. Connexion entre le moteur et l'arbre à grande vitesse
- Adopter le type de connexion de la clé droite de face (poche) et de l'arbre triangulaire
- La puissance maximale transférée atteint 3 000 kW.
- Convient pour l'assemblage et le démontage sans endommager les pièces
|
|
|
7. Sceaux de haute performance
- Le matériau des joints est un alliage à texture douce. (joints en spirale adoptés)
- Fonction fiable, longue durée de vie
- Aucun problème de fuite
- Faible coût d'entretien, facile à remplacer
- Consommation d'énergie réduite par absence de friction
|
Résultat de l'opération
- La caractéristique la plus frappante du souffleur GS est l'efficacité énergétique.
Depuis le 1er mars 2009, nous avons lancé le fonctionnement d'essai d'un souffleur (modèle: GS160) dans l'usine de traitement des eaux usées de Qiting.
Comparé à deux souffleurs à racines de capacité de 80 m3/min chacune et d'une puissance moteur de 132 kW utilisés auparavant, 30000 RMB ont été économisés chaque mois après l'utilisation de la souffleuse centrifugeuse à grande vitesse à étage unique GS,bien qu'il ne fonctionne pas à pleine charge.
- Plus sûre et plus pratique
Contrôle entièrement automatique avec chaque panne enregistrée, plus pratique pour l'opérateur
Dessin d'assemblage de l'emballage du ventilateur
Fourniture standard de portée
1- Le souffleur
2- Vannes de guidage d'entrée
3. silencieux d'entrée
4. joint flexible en acier inoxydable
5Boîte de vitesses haute vitesse
7. vanne de décharge
8Ventilateur de freinage.
9. cadre de base
10Système de lubrifiant
11. boîte de commande PLC
12Le moteur.
