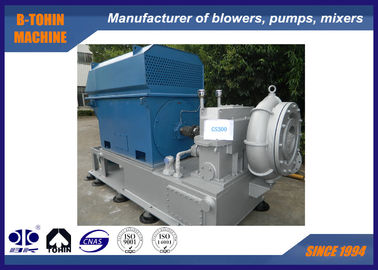

Ventilateur centrifuge monostade, 15000m3/h, 75KW, roue en métal Arero
À propos de GS
Le ventilateur centrifuge monostade à haute vitesse est un nouveau produit conçu par B-Tohin Machine. Les performances pneumatiques et la conception structurelle de cette série de produits ont atteint un niveau avancé
des produits similaires au pays et à l'étranger. Les ventilateurs sont largement utilisés dans le traitement des eaux usées, la métallurgie,
la fluidisation des chaudières à lit circulant dans les centrales électriques, la désulfuration des gaz d'échappement, la pharmacie,
les surpresseurs de gaz, etc.
Spécifications
|
Numéro de modèle.
|
GS300-1.65
|
|
Pression différentielle de refoulement
|
65KPA
|
|
Puissance du moteur
|
450KW
|
|
Capacité d'air
|
300m3/min
|
|
Type de moteur
|
380/400/415/440V/6KV/10KV, 3 phases, 50/60HZ
|
Applications
a. Pour l'industrie du ciment : ventilateur de transport de ciment, ventilation, etc.
b. Pour le système de traitement des eaux usées : ventilateur d'aération, ventilateur de lavage à contre-courant, etc.
c. Pour le transport pneumatique : pour le transport de matériaux en poudre, tels que la farine, le ciment, le sable, les céréales, etc.
d. Pour la collecte de poussière, le nettoyage de poussière, la ventilation dans certaines usines, hôpitaux, bâtiments, etc.
e. Pour les centrales électriques : transport de gaz, augmentation de l'oxygène, ventilation, nettoyage de poussière, etc.
Technologie clé
|
1. Dispositif de volet d'admission
- position — devant la roue du ventilateur
- Fonction — Non seulement pour ajuster la capacité du ventilateur entre 45 % et 100 %, mais aussi pour garantir que le ventilateur atteigne la plus haute efficacité dans sa plage de réglage, en particulier lorsque les paramètres de fonctionnement s'écartent des données de conception (basse température ou basse pression).
- Réglage — fonctionnement automatique ou manuel en cliquant sur l'écran tactile du boîtier de commande du ventilateur. En fonctionnement automatique, le volet d'admission est ajusté par un actionneur électrique selon un rapport défini après réception d'un signal CC de 4-20 mA, tandis qu'en fonctionnement manuel ou en condition de maintenance, le volet est ajusté manuellement.
|
 |
|
2. Conception de volute mature
Performances pneumatiques fiables, haute efficacité, efficacité multi-variable de 85 %.
|
|
|
3. Roue à haut rendement
- La courbe de la roue est sélectionnée en simulant les conditions de travail sur ordinateur, et mieux adaptée au flux de gaz réel.
- Fabriquée en alliage d'aluminium aéronautique ou en acier inoxydable, à flux ouvert et à aubes recourbées vers l'arrière (angle d'inclinaison minimal de 6 degrés), surface finement usinée.
|
|
|
4. Structure de boîte de vitesses à engrenages démultiplicateurs et roulements de haute fiabilité
- La boîte de vitesses est de structure à joint horizontal, le carter de volute est relié au carter inférieur et séparé du carter supérieur, ce qui réduit le temps nécessaire au déchargement du couvercle de la boîte.
-
L'arbre à grande vitesse adopte une technologie de disque de butée dur, une haute efficacité et une faible perte mécanique confirmées par un contact linéaire.
- Roulement elliptique (décalé) adopté pour le grand engrenage, roulement à patins inclinés pour l'engrenage à grande vitesse.
- L'arbre du ventilateur et de la boîte de vitesses est en acier forgé traité thermiquement et rectifié. Chaque vitesse critique horizontale se situe dans la plage de ±15 % par rapport à la vitesse normale, et la vitesse de résonance de torsion se situe dans la plage de ±10 % par rapport à la vitesse de fonctionnement, toutes les pièces rotatives sont équilibrées dynamiquement.
- L'engrenage démultiplicateur est de type hélicoïdal à axes parallèles avec un petit engrenage et un arbre rotatif intégrés.
-
Fabriqué en acier allié trempé en surface et rectifié avec précision, l'indice de service de l'engrenage est d'au moins 1,8.
|
|
|
5. Entraînement d'engrenages de haute précision
- Engrenage de qualité supérieure adopté
- La classe de précision de l'engrenage est stabilisée à ISO1328 5~4
- La classe de précision peut atteindre 3.
- Classe de précision égale à la norme AGMA ou DIN
|
|
|
6. Connexion entre la roue et l'arbre à grande vitesse
- Adopter le type de connexion à clavette (broche) à extrémité droite et arbre triangulaire
- La puissance maximale qu'il peut transférer atteint 3 000 kW.
- Pratique à assembler et à démonter sans endommager les pièces
|
|
|
7. Joints haute performance
- Le matériau des joints est un alliage de texture douce. (joint spiral adopté)
- Fonctionnement fiable, longue durée de vie
- Aucun problème de fuite
- Faible coût d'entretien, remplacement pratique
- Consommation d'énergie réduite par absence de friction
|
Résultat de fonctionnement
- La caractéristique la plus frappante du ventilateur GS est son efficacité énergétique.
Depuis le 1er mars 2009, nous avons commencé l'essai d'un ventilateur (modèle : GS160) à la station d'épuration de Qiting.
Comparé à deux ventilateurs Roots d'une capacité de 80m3/min et d'une puissance moteur de 132kW utilisés auparavant, 30000 RMB sont économisés chaque mois après l'utilisation du ventilateur centrifuge monostade à haute vitesse GS, bien qu'il ne fonctionne pas à pleine charge.
- Plus sûr et plus pratique
Contrôlé entièrement automatiquement avec enregistrement de chaque panne, plus pratique pour l'opérateur
Dessin d'assemblage du groupe ventilateur
Portée de la fourniture standard
1. Corps principal du ventilateur
2. Volet d'admission
3. Silencieux d'admission
4. Joint flexible en acier inoxydable
5. Boîte de vitesses à grande vitesse
7. Vanne de refoulement
8. Clapet anti-retour
9. Châssis de base
10. Système de lubrification
11. Boîtier de commande PLC
12. Moteur
