Lieu d'origine: | La Chine |
Nom de marque: | BK |
Certification: | ISO9001/ISO14001 |
Numéro de modèle: | YU-EG6008 |
Quantité de commande min: | 1 jeu |
---|---|
Prix: | Negotiable |
Détails d'emballage: | cas en bois standard d'exportation |
Délai de livraison: | 15 à 30 jours ouvrables, dépend de la quantité d'ordre et des spécifications |
Capacité d'approvisionnement: | 20 Jeux par mois |
Capacité: | 7.96-18.78m3/min | Différence de pression de décharge: | 10-80kpa |
---|---|---|---|
Taille de trou: | DN125 (5") | Type de refroidissement: | L'eau |
Type de connexion: | Mû par courroie | Ceinture et poulie: | Biogaz, gaz résiduel, transport moyen explosif |
Surligner: | ventilateur de gaz naturel,Ventilateur rotatoire de lobe de racines |

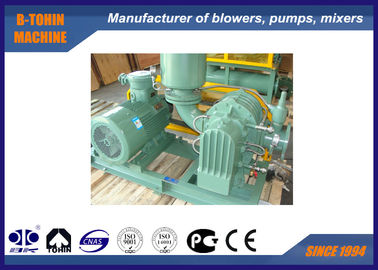

Ventilateur rotatoire de biogaz de racines, compresseur à gaz spécial, DN125, capacité 840m3/h
Application
Le type ventilateur de racines est un dispositif pneumatique cet approprié à résistant. Basé sur l'air enracine le ventilateur, B-Tohin a développé le ventilateur de série de YU-EG pour l'usage spécial de gaz. Par le revêtement la surintensité intérieure partie avec PTFE, concevant la structure spéciale avec plus de joints, et adoptant le joint flexible inoxydable, l'admission et le silencieux inoxydables de débouché, ventilateurs de YU-EG peuvent être utilisés pour le bio gaz, l'alcali, le gaz acide et inflammable et d'autres fonctions lourdes.
f
Caractéristiques
Modèle |
YU-EG125 |
Capacité d'air |
7.96-18.78m3/min |
Différence de pression de décharge |
10-80KPA |
Vitesse rotatoire |
1000-1650rpm |
Volume de l'eau de refroidissement |
12 l/min |
Type de moteur |
4-37KW 380/400/415/440V, 3PHASES, 50/60HZ, type anti-déflagrant moteur |
Marque de moteur |
Norme : Moteur de Siemens Beide ou de Wannan Siemens et moteur d'ABB pour votre option |
Type d'installation |
Norme : type vertical |
N.W. du ventilateur sans moteur |
350kg |
Taille d'emballage approximativement. |
1.8*1.3*1.5m (length*width*height) |
Caractéristiques
1. Structure compacte, la même construction de l'admission du ventilateur et débouché, appropriés pour différents types d'installation
2. La roue à aubes et l'axe est dans son ensemble pièce moulée pour l'opération stable.
3. Moteur DIIBT4 à l'épreuve explosives équipé pour l'usage dangereux de secteur.
4. approprié au gaz inflammable et corrosif
5. équipé de multipliez les joints sans fuite
6. pulvérisé avec PTFE sur le cylindre, les plaques d'extrémité et le rotor.
Feuille de paramètre
Modèle |
Diamètre de port (millimètre) |
Capacité d'admission (m3/min) et puissance d'axe (kilowatt) sous la diverse pression |
Refroidissement l'eau |
||||||||
Vitesse T/MN |
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | ||||||||
m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | ||||
YU-EG 125 |
125 (5") | 1000 | 10,78 | 3,05 | 10,13 | 5,39 | 9,64 | 7,24 | 9,22 | 9,11 | 12 |
1150 | 12,62 | 3,51 | 11,98 | 6,20 | 11,49 | 8,33 | 11,07 | 10,48 | |||
1250 | 13,85 | 3,82 | 13,21 | 6,74 | 12,72 | 9,05 | 12,30 | 11,39 | |||
1400 | 15,70 | 4,28 | 15,06 | 7,55 | 14,57 | 10,14 | 14,15 | 12,76 | |||
1500 | 16,93 | 4,58 | 16,29 | 8,08 | 15,80 | 10,86 | 15,38 | 13,67 | |||
1650 | 18,78 | 5,04 | 18,14 | 8,89 | 17,65 | 11,95 | 17,23 | 15,04 |
Modèle |
Diamètre de port (millimètre) |
Capacité d'admission (m3/min) et puissance d'axe (kilowatt) sous la diverse pression |
Refroidissement l'eau |
||||||||
Vitesse T/MN |
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | ||||
YU-EG 125 |
125 (5") | 1000 | 8,87 | 11,29 | 8,53 | 13,46 | 8,23 | 15,11 | 7,96 | 17,19 | 12 |
1150 | 10,71 | 12,98 | 10,38 | 15,48 | 10,07 | 17,38 | 9,80 | 19,77 | |||
1250 | 11,94 | 14,11 | 11,61 | 16,82 | 11,30 | 18,89 | 11,03 | 21,49 | |||
1400 | 13,79 | 15,80 | 13,46 | 18,84 | 13,15 | 21,16 | 12,88 | 24,07 | |||
1500 | 15,02 | 16,93 | 14,69 | 20,19 | 14,38 | 22,67 | 14,11 | 25,79 | |||
1650 | 16,87 | 18,62 | 16,54 | 22,21 | 16,23 | 24,94 | 15,96 | 28,36 |
Structure du principal organisme de ventilateur
Dessin se réunissant de paquet de ventilateur
Approvisionnement standard en portée
1. ventilateur d'axe
2. la pression de vide soulagent la valve
3. clapet anti-retour
4. silencieux d'admission (avec le filtre)
5. silencieux de décharge
6. base publique (avec la couverture de ceinture)
7. protection en caoutchouc de joint flexible et de choc
8. poulie
9. indicateur de pression
10. ceinture
11. boulons et écrous et d'autres pièces de connexion
12. moteur
