Lieu d'origine: | La Chine |
Nom de marque: | BK |
Certification: | ISO9001/ISO14001 |
Numéro de modèle: | YU-EG125 |
Quantité de commande min: | 1 jeu |
---|---|
Prix: | Negotiable |
Détails d'emballage: | cas en bois standard d'exportation |
Délai de livraison: | 15 à 30 jours ouvrables, dépend de la quantité d'ordre et des spécifications |
Capacité d'approvisionnement: | 20 Jeux par mois |
Capacité: | 7.96-18.78m3/min | Différence de pression de décharge: | 10-80kpa |
---|---|---|---|
Taille de trou: | DN125 (5") | Type de refroidissement: | L'eau |
Type de connexion: | Mû par courroie | Ceinture et poulie: | Biogaz, gaz résiduel, transport moyen explosif |
Surligner: | ventilateur de gaz de décharge,ventilateur de gaz naturel |

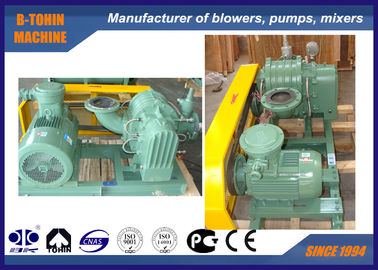

Ventilateur de biogaz de racines, bio gaz et ventilateur acide d'utilisation, anticorrosifs
Application
Le ventilateur de série de YU-EG est conçu pour l'usage spécial de gaz. En enduisant les pièces intérieures de surintensité de PTFE et en adoptant le joint flexible inoxydable, admission et silencieux inoxydables de débouché, il peut être appliqué en donnant le bio gaz, l'alcali, l'acide et tout autre gaz inflammable.
Caractéristiques
Modèle |
YU-EG125 |
Capacité d'air |
7.96-18.78m3/min |
Différence de pression de décharge |
10-80KPA |
Vitesse rotatoire |
1000-1650rpm |
Volume de l'eau de refroidissement |
12 l/min |
Type de moteur |
4-37KW 380/400/415/440V, 3PHASES, 50/60HZ, type anti-déflagrant moteur |
Marque de moteur |
Norme : Moteur de Siemens Beide ou de Wannan Siemens et moteur d'ABB pour votre option |
Type d'installation |
Norme : type vertical |
N.W. du ventilateur sans moteur |
350kg |
Taille d'emballage approximativement. |
1.8*1.3*1.5m (length*width*height) |
Caractéristiques
1. Structure compacte, la même construction de l'admission du ventilateur et débouché, appropriés pour différents types d'installation
2. La roue à aubes et l'axe est dans son ensemble pièce moulée pour l'opération stable.
3. Les incidences et les joints de haute qualité assurent l'exploitation sûre.
4. La structure de refroidissement par l'eau est adoptée pour l'incidence protectrice de la surchauffe.
5. Moteur DIIBT4 équipé pour l'usage dangereux de secteur.
Feuille de paramètre
Modèle |
Diamètre de port (millimètre) |
Capacité d'admission (m3/min) et puissance d'axe (kilowatt) sous la diverse pression |
Refroidissement l'eau |
||||||||
Vitesse T/MN |
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | ||||||||
m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | ||||
YU-EG 125 |
125 (5") | 1000 | 10,78 | 3,05 | 10,13 | 5,39 | 9,64 | 7,24 | 9,22 | 9,11 | 12 |
1150 | 12,62 | 3,51 | 11,98 | 6,20 | 11,49 | 8,33 | 11,07 | 10,48 | |||
1250 | 13,85 | 3,82 | 13,21 | 6,74 | 12,72 | 9,05 | 12,30 | 11,39 | |||
1400 | 15,70 | 4,28 | 15,06 | 7,55 | 14,57 | 10,14 | 14,15 | 12,76 | |||
1500 | 16,93 | 4,58 | 16,29 | 8,08 | 15,80 | 10,86 | 15,38 | 13,67 | |||
1650 | 18,78 | 5,04 | 18,14 | 8,89 | 17,65 | 11,95 | 17,23 | 15,04 |
Modèle |
Diamètre de port (millimètre) |
Capacité d'admission (m3/min) et puissance d'axe (kilowatt) sous la diverse pression |
Refroidissement l'eau |
||||||||
Vitesse T/MN |
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | ||||
YU-EG 125 |
125 (5") | 1000 | 8,87 | 11,29 | 8,53 | 13,46 | 8,23 | 15,11 | 7,96 | 17,19 | 12 |
1150 | 10,71 | 12,98 | 10,38 | 15,48 | 10,07 | 17,38 | 9,80 | 19,77 | |||
1250 | 11,94 | 14,11 | 11,61 | 16,82 | 11,30 | 18,89 | 11,03 | 21,49 | |||
1400 | 13,79 | 15,80 | 13,46 | 18,84 | 13,15 | 21,16 | 12,88 | 24,07 | |||
1500 | 15,02 | 16,93 | 14,69 | 20,19 | 14,38 | 22,67 | 14,11 | 25,79 | |||
1650 | 16,87 | 18,62 | 16,54 | 22,21 | 16,23 | 24,94 | 15,96 | 28,36 |
Structure du principal organisme de ventilateur
Dessin se réunissant de paquet de ventilateur
Approvisionnement standard en portée
1. ventilateur d'axe
2. la pression de vide soulagent la valve
3. clapet anti-retour
4. silencieux d'admission (avec le filtre)
5. silencieux de décharge
6. base publique (avec la couverture de ceinture)
7. protection en caoutchouc de joint flexible et de choc
8. poulie
9. indicateur de pression
10. ceinture
11. boulons et écrous et d'autres pièces de connexion
12. moteur
