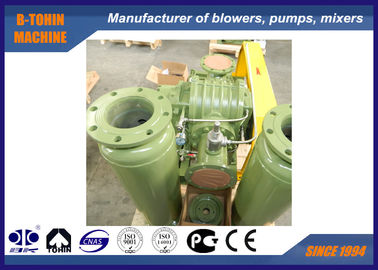

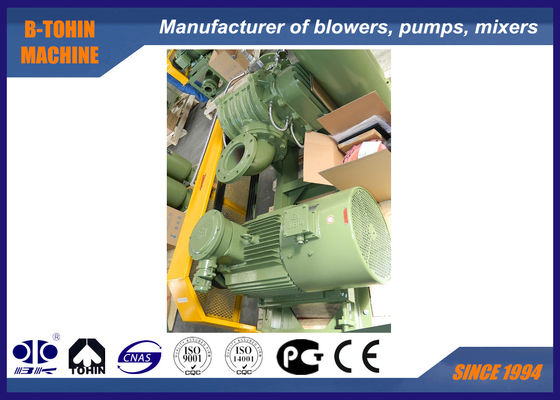

Ventilateur rotatoire de lobe de racines pour la fumée de biogaz, et inflammable

Ventilateur rotatoire de lobe de racines pour la fumée de biogaz, et inflammable

  • Ventilateur rotatoire de lobe de racines pour la fumée de biogaz, et inflammable
Ventilateur rotatoire de lobe de racines pour la fumée de biogaz, et inflammable
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: BK
Certification: ISO9001/ISO14001
Numéro de modèle: YU-EG200
Conditions de paiement et expédition:
Quantité de commande min: 1 jeu
Prix: Negotiable
Détails d'emballage: cas en bois standard d'exportation
Délai de livraison: 15 à 30 jours ouvrables, dépend de la quantité d'ordre et des spécifications
Capacité d'approvisionnement: 20 Jeux par mois
Contact
Description de produit détaillée
Capacité: 20.64-45.47m3/min Différence de pression de décharge: 10-70KPA
Taille de trou: DN200 (8") Type de refroidissement: L'eau
Type de connexion: Mû par courroie Ceinture et poulie: Biogaz, gaz résiduel, transport moyen explosif
Surligner:

ventilateur de gaz naturel

,

Ventilateur rotatoire de lobe de racines



Le ventilateur rotatoire de fumée de ventilateur de biogaz, et inflammable, enracine le type ventilateur de gaz





Au sujet de YU-EG



Depuis établi, B-Tohin a importé la technologie de pointe et l'équipement, et les produits nouveaux développés constamment. Basé sur l'expérience de beaucoup d'années de l'industrie de ventilateur de racines, B-Tohin a développé un produit nouveau :  YU-EG enracine le ventilateur, qui a PTFE de revêtement anticorrosif sur ses pièces intérieures de surintensité. Il s'applique pour fournir le gaz spécial, tel que le bio gaz, le gaz acide, le gaz d'alcali et tout autre gaz résiduel.





Caractéristiques



Modèle

YU-EG200

Capacité d'air

20.64-45.47m3/min

Différence de pression de décharge

10-70KPA

Vitesse rotatoire

850-1400rpm

Volume de l'eau de refroidissement

20 l/min

Type de moteur

15-75KW

380/400/415/440V, 3PHASES, 50/60HZ, type anti-déflagrant moteur

Marque de moteur

Norme : Moteur de Siemens Beide ou de Wannan

Siemens et moteur d'ABB pour votre option

Type d'installation

Norme : type vertical

N.W. du ventilateur sans moteur

850kg

Taille d'emballage approximativement.

2.15*1.6*1.7m (length*width*height)







Feuille de paramètre



Modèle

Diamètre de port

 (millimètre)

Capacité d'admission (m3/min) et puissance d'axe (kilowatt) sous la diverse pression

Refroidissement

l'eau
(l/min)

Vitesse
T/MN
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa
m3/min Kilowatt m3/min Kilowatt m3/min Kilowatt m3/min Kilowatt

YU-EG

200

200 (8") 850 26,13  10,03  24,55  14,96  23,35  19,58  22,33  22,19  20
1000 31,40  11,81  29,82  17,60  28,63  23,04  27,61  26,11
1150 36,68  13,58  35,10  20,24  33,90  26,50  32,88  30,03
1250 40,20  14,76  38,61  22,00  37,42  28,80  36,40  32,64
1400 45,47  16,53  43,89  24,63  42,69  32,26  41,67  36,55



Modèle

Diamètre de port

 (millimètre)

Capacité d'admission (m3/min) et puissance d'axe (kilowatt) sous la diverse pression

Refroidissement

 l'eau
(l/min)

Vitesse
T/MN
0.5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2
5000mmH2O 6000mmH2O 7000mmH2O 8000mmH2O
0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
m3/min Kilowatt m3/min Kilowatt m3/min Kilowatt m3/min Kilowatt

YU-EG

200

200 (8") 850 21,45  27,25  20,64  32,31          20
1000 26,73  32,06  25,92  38,01  25,18  43,96
1150 32,00  36,87  31,19  43,71  30,45  50,55
1250 35,52  40,07  34,71  47,51  33,97  54,94
1400 40,79  44,88  39,98  53,21  39,25  61,54





Liste de matériaux



Ventilateur rotatoire de lobe de racines pour la fumée de biogaz, et inflammable 0



Non.

Nom de partie

Quantité.

Matériaux



Non.

Nom de partie

Quantité.

Matériaux

1

Cylindre

1

HT200



17

Trou de goujon

4



2

Conduisez la plaque d'extrémité

1

HT200



18

Embrayez la plaque d'extrémité

1

HT200

3

Système de refroidissement







19

Lanceur de graisse

2

45#

4

Mamelon de graisse

4

cuivre



20

Écrou rond

2

45#

5

Joint d'étanchéité au gaz

8

PTFE



21

Joint

2

FPM

6

Joint

4

FPM



22

Joint circulaire

2

FPM

7

Conduisez la roue à aubes

1

QT500



23

Pignon conique interne

2

20CrMnTi

8

Joint circulaire

8

FPM



24

Écrou de bride

2

45#

9

Joint

1

FPM



25

Collier droit

2

45#

10

Rapport

2

GCr15



26

Couverture de réservoir de stockage de pétrole

1

HT200

11

Clé

1

45#



27

Indicateur de niveau d'huile

1

résine

12

Conduisez la couverture de roue à aubes

1

45#



28

Ressort de papillon

2

65Mn

13

Sautez l'anneau

2

65Mn



29

Arrêtez le joint

2

Q235

14

Roue à aubes conduite



QT500



30

Prise de magnétisme

1



15

Couverture conduite de roue à aubes

1

45#



31

Rapport

2

GCr15

16

Joint circulaire

2

FPM



32

Douille d'axe

4

45#

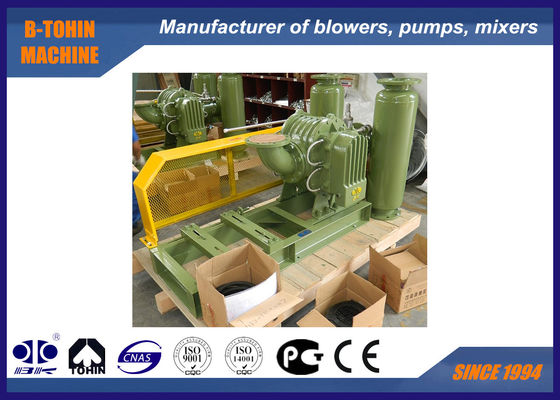

Dessin se réunissant de paquet de ventilateur

Ventilateur rotatoire de lobe de racines pour la fumée de biogaz, et inflammable 1







Approvisionnement standard en portée



1. ventilateur d'axe

2. la pression de vide soulagent la valve

3. clapet anti-retour

4. silencieux d'admission d'acier inoxydable (avec le filtre)

5. silencieux de décharge d'acier inoxydable

6. base publique (avec la couverture de ceinture)

7. joint flexible d'acier inoxydable et protection de choc

8. poulie

9. mètre de pression

10. ceinture

11. boulons et écrous et d'autres pièces de connexion

12. moteur
