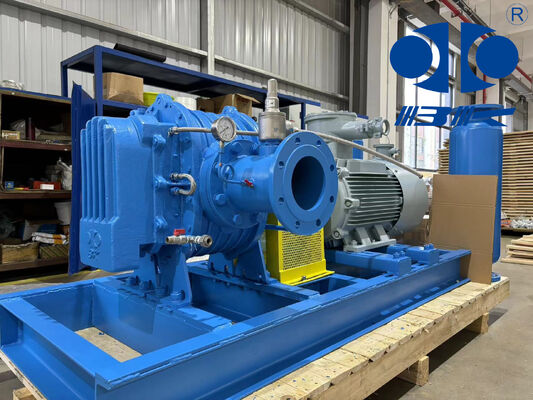

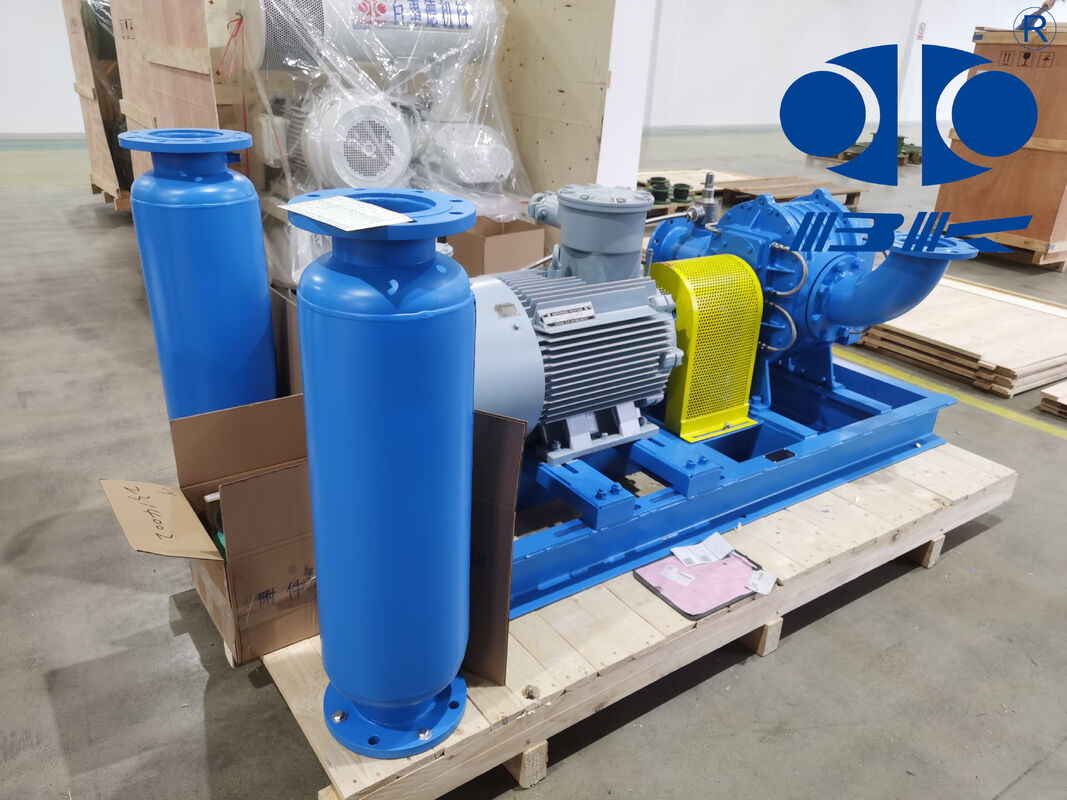

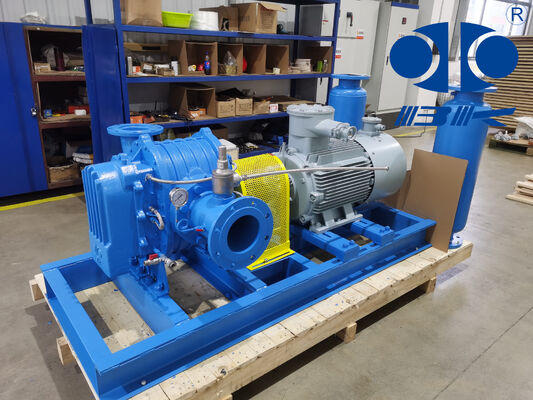

Soufflante à lobes renforcée YU-EG pour transport pneumatique et aération industrielle

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	BK
Certification:	ISO9001/ISO14001
Numéro de modèle:	YU-EG40

Conditions de paiement et expédition:

Quantité de commande min:	1 ensemble
Prix:	Négociable
Détails d'emballage:	Caisse en bois standard d'exportation
Délai de livraison:	15 à 30 jours ouvrables, selon le montant de la commande et les spécifications
Capacité d'approvisionnement:	20 séries par mois

Contact

Description de produit détaillée

Capacité:	0,42-1,65 m³/min	Pression différentielle de décharge:	10-70kpa
Taille d'alésage:	DN40(1,5")	Type de refroidissement:	Eau
Type de connexion:	Mû par courroie	Ceinture et poulie:	Biogas, déchets gazeux, véhicules de transport de matières explosives
Puissance à l'arbre:	0,82-2,42 kW	Vitesse:	1500-2150 tr/min
Eau de refroidissement:	3L/Min	Applications:	Biogaz et gaz résiduaires
Matériel:	Anti-corrosion
Mettre en évidence:	soufflante à palettes renforcée , convoyage pneumatique par soufflante à palettes , soufflante d'aération industrielle pour biogaz

Soufflante Roots YU-EG Heavy Duty pour transport pneumatique et aération industrielle

À propos de YU-EG

Depuis sa création, B-Tohin a importé des technologies et des équipements de pointe et développé constamment de nouveaux produits. La soufflante de type YU-EG est un nouveau type de produit dont le carter et les rotors sont revêtus de matériaux spéciaux anti-corrosion. Elle est applicable au transport de gaz spéciaux, notamment pour le transport de biogaz.

Caractéristiques principales

La soufflante peut être utilisée pour le transport de gaz acides, alcalins, corrosifs et autres gaz spéciaux.
Refroidissement par eau adopté pour une plus longue durée de vie du roulement.
La partie intérieure de la soufflante et la surface des impulseurs sont pulvérisées avec des matériaux spéciaux de bonne lubrification et anti-adhérence.

Avantages principaux

Structure compacte, entrée et sortie de même construction, multiples façons de raccordement.
Structure intégrale de l'impulseur et de l'arbre, ce qui peut éviter le défaut du type séparé.
Structure de refroidissement par eau qui peut améliorer les conditions de travail du roulement et prolonger la durée de vie.
Pulvérisation de matériau spécial (PTFE) avec une bonne résistance à la corrosion et adhérence sur l'impulseur et les pièces en contact avec le fluide.
La soufflante peut transporter des gaz spéciaux tels que acides, alcalins, corrosifs, etc.

Spécifications

Modèle	YU-EG40
Capacité d'air	0.42-1.65m³/min
Pression différentielle de refoulement	10-70KPA
Vitesse de rotation	1500-2150rpm
Volume d'eau de refroidissement	3 l/min
Type de moteur	1.5-4KW Moteur 380/400/415/440V, 3 phases, 50/60HZ, antidéflagrant
Type d'installation	Standard : type vertical
Poids net de la soufflante sans moteur	75kg

Fiche technique

Diamètre du port

Vitesse

(tr/min)

Pression

(kgf/cm²)

Débit d'air d'admission (m³/min)

Puissance de l'arbre

Eau de refroidissement

(L/min)

YU-EG40

40(1.5")

1500-2150

0.1-0.7

0.42-1.65

0.82-2.42

Liste des matériaux

Soufflante à lobes renforcée YU-EG pour transport pneumatique et aération industrielle

N°	Nom	Quantité	Matériau	N°	Nom	Quantité	Matériau
1	Cylindre	1	HT200	17	Goupille de localisation	4
2	Plaque d'extrémité entraînée	1	HT200	18	Plaque d'extrémité d'engrenage	1	HT200
3	Système de refroidissement			19	Graisseur	2	45#
4	Nipples de graissage	4	Cuivre	20	Écrou rond	2	45#
5	Joint d'étanchéité à l'air	8	PTFE	21	Joint d'étanchéité à l'huile	2	FPM
6	Joint d'étanchéité à l'huile	4	FPM	22	Joint torique	2	FPM
7	Impulseur entraîné	1	QT500	23	Engrenage conique interne	2	20CrMnTi
8	Joint torique	8	FPM	24	Écrou de serrage	2	45#
9	Joint d'étanchéité à l'huile	1	FPM	25	Collier droit	2	45#
10	Roulement	2	GCr15	26	Couvercle d'huile	1	HT200
11	Clavette	1	45#	27	Indicateur de niveau d'huile	1	Résine
12	Couvercle d'impulseur entraîné	1	45#	28	Ressort papillon	2	65Mn
13	Bague d'arrêt	2	65Mn	29	Bague d'arrêt	2	Q235
14	Impulseur entraîné	1	QT500	30	Bouchon magnétique	1
15	Couvercle d'impulseur entraîné	1	45#	31	Roulement	2	GCr15
16	Joint torique	2	FPM	32	Manchon d'arbre	4	45#

Dessin d'assemblage du groupe de soufflante

Soufflante à lobes renforcée YU-EG pour transport pneumatique et aération industrielle Fiche de dimensions extérieures Unité : mm Type Puissance moteur(kw) A B C D E F G H I J K L M N P R Boulons de fondation Poids (KG) YU-EG40 1.5～4 760 260 100 560 264 175 183 1080 18 164 100 300 95 700 18 62 4-M12×600 75
