Lieu d'origine: | La Chine |
Nom de marque: | BK |
Certification: | ISO9001/ISO14001 |
Numéro de modèle: | YU-EG100A |
Quantité de commande min: | 1 jeu |
---|---|
Prix: | Negotiable |
Détails d'emballage: | cas en bois standard d'exportation |
Délai de livraison: | 15 à 30 jours ouvrables, dépend de la quantité d'ordre et des spécifications |
Capacité d'approvisionnement: | 20 Jeux par mois |
Capacité: | 6.72-15.73m3/min | Différence de pression de décharge: | 10-80kpa |
---|---|---|---|
Taille de trou: | DN100 (4") | Type de refroidissement: | L'eau |
Type de connexion: | Mû par courroie | Ceinture et poulie: | Biogaz, gaz résiduel, transport moyen explosif |
Surligner: | ventilateur de gaz de décharge,ventilateur de gaz naturel |

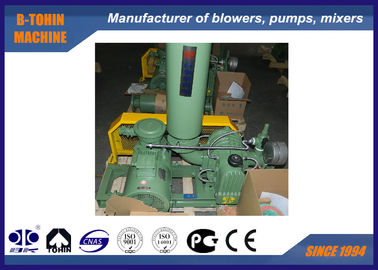

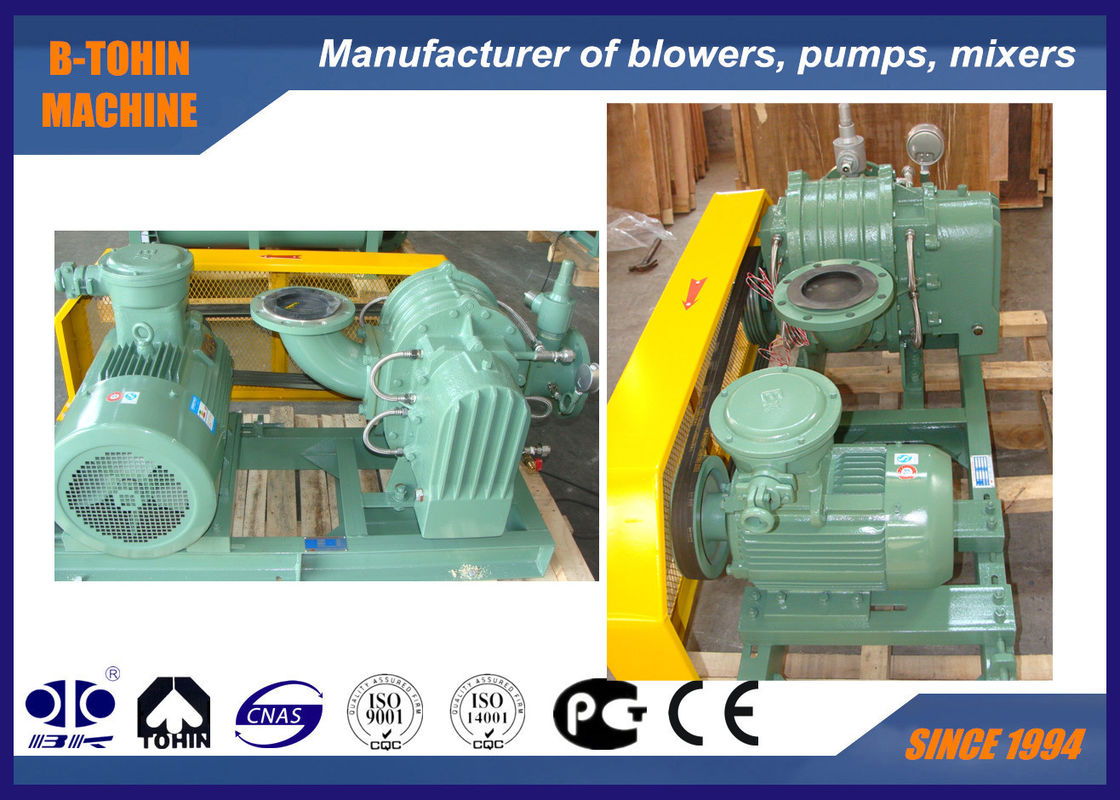

Le ventilateur de biogaz de lobe, l'alcali et le bio gaz emploient le ventilateur de racines, type anti-déflagrant
Caractéristiques
1. La structure compacte, l'admission et le débouché la même construction, de divers genres d'installation dactylographient
2. La roue à aubes et l'axe est dans son ensemble pièce moulée pour le bon fonctionnement.
3. La structure de refroidissement par l'eau est adoptée pour l'incidence protectrice de la surchauffe.
4. Toutes les pièces de passage d'écoulement sont pulvérisées avec le revêtement spécial (PTFE), décrit de la résistance à la corrosion bonne.
5. Le ventilateur est conçu pour l'application du milieu spécial de l'acide, de l'alcali et de tout autre gaz corrosif.
Caractéristiques
Modèle |
YU-EG100A |
Capacité d'air |
6.72-15.73m3/min |
Différence de pression de décharge |
10-80KPA |
Vitesse rotatoire |
850-1400rpm |
Volume de l'eau de refroidissement |
10 l/min |
Type de moteur |
4-30KW 380/400/415/440V, 3PHASES, 50/60HZ, type anti-déflagrant moteur |
Marque de moteur |
Norme : Moteur de Siemens Beide ou de Wannan Siemens et moteur d'ABB pour votre option |
Type d'installation |
Norme : type vertical |
N.W. du ventilateur sans moteur |
435kg |
Taille d'emballage approximativement. |
1.9*1.2*1.35m (length*width*height) |
Feuille de paramètre
Modèle |
Diamètre de port (millimètre) |
Capacité d'admission (m3/min) et puissance d'axe (kilowatt) sous la diverse pression |
Refroidissement l'eau |
||||||||
Vitesse T/MN |
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | ||||||||
m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | ||||
YU-EG 100A |
100 (4") | 850 | 9,01 | 2,58 | 8,42 | 4,55 | 7,98 | 6,11 | 7,61 | 8,02 | 10 |
1000 | 10,84 | 3,03 | 10,25 | 5,35 | 9,81 | 7,19 | 9,45 | 9,44 | |||
1150 | 12,67 | 3,49 | 12,08 | 6,15 | 11,64 | 8,27 | 11,28 | 10,85 | |||
1250 | 13,89 | 3,79 | 13,31 | 6,69 | 12,87 | 8,99 | 12,50 | 11,80 | |||
1400 | 15,73 | 4,25 | 15,14 | 7,49 | 14,70 | 10,07 | 14,33 | 13,21 |
Modèle |
Diamètre de port (millimètre) |
Capacité d'admission (m3/min) et puissance d'axe (kilowatt) sous la diverse pression |
Refroidissement l'eau |
||||||||
Vitesse T/MN |
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | ||||
YU-EG 100A |
100 (4") | 850 | 7,28 | 10,16 | 7,00 | 12,07 | 6,72 | 13,98 | 10 | ||
1000 | 9,12 | 11,95 | 8,83 | 14,20 | 8,55 | 16,45 | 8,31 | 18,70 | |||
1150 | 10,95 | 13,75 | 10,67 | 16,33 | 10,39 | 18,92 | 10,14 | 21,51 | |||
1250 | 12,17 | 14,94 | 11,89 | 17,75 | 11,61 | 20,57 | 11,36 | 23,38 | |||
1400 | 14,00 | 16,73 | 13,72 | 19,88 | 13,44 | 23,03 | 13,20 | 26,18 |
Structure du principal organisme de ventilateur
Dessin se réunissant de paquet de ventilateur
Approvisionnement standard en portée
1. ventilateur d'axe
2. la pression de vide soulagent la valve
3. clapet anti-retour
4. silencieux d'admission (avec le filtre)
5. silencieux de décharge
6. base publique (avec la couverture de ceinture)
7. protection en caoutchouc de joint flexible et de choc
8. poulie
9. indicateur de pression
10. ceinture
11. boulons et écrous et d'autres pièces de connexion
12. moteur
