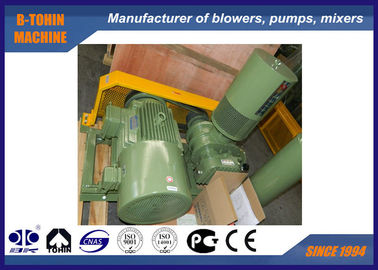

Type 3 fan de refroidissement à l'air de générateur de l'oxygène du ventilateur DN100 de racines de lobe

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	BK
Certification:	ISO9001/ISO14001/CE
Numéro de modèle:	BK100

Conditions de paiement et expédition:

Quantité de commande min:	1 jeu
Prix:	Négociable
Détails d'emballage:	cas en bois standard d'exportation
Délai de livraison:	5 à 20 jours ouvrables, dépend de la quantité d'ordre et des spécifications
Conditions de paiement:	L / C, T / T
Capacité d'approvisionnement:	50 jeux par mois

Contact

Description de produit détaillée

Capacité aérienne:	60,65 à 13,48 m3/min	Pression différentielle de décharge:	10-80 KPA
Puissance du moteur:	7.5-22kw	Alésage de décharge:	DN100
Type de refroidissement:	Air	Type de connexion:	Ceinture et poulie
Mettre en évidence:	blowe mû par courroie , ventilateur de traitement de l'eau

Soufflante à lobes 3, soufflante d'air DN100, ventilateur générateur d'oxygène

À propos de BK-3

BK-3, la troisième génération de soufflante BK, se caractérise par une courbe de rotor parfaite et un type de refroidissement naturel par air lorsque la pression de suralimentation est de 80 KPA. Ses pièces principales sont fabriquées par des machines à commande numérique de haute précision.

Spécifications

Modèle	BK80
Capacité d'air	5.72-13.48m3/min
Pression différentielle de refoulement	10-80KPA
Vitesse de rotation	1400-2350 tr/min
Type de moteur	7.5-22KW 380/400/415/440V/220V, 3 PHASES, 50/60HZ, type fréquence
Type d'installation	Type vertical
Poids net de la soufflante sans moteur	251kg
Taille approximative de l'emballage	1.551.151.45m (longueurlargeurhauteur)

Caractéristiques

Courbe de lobes optimisée

Conception creuse différente du couvercle d'extrémité

Roulement à billes à gorge profonde de haute précision, faible facteur de friction et taille agrandie

Structure compacte pour économiser de l'espace au sol.

Applications

Type 3 fan de refroidissement à l'air de générateur de l'oxygène du ventilateur DN100 de racines de lobe 0

Paramètre

Modèle	Rotation Vitesse (RPM)	Capacité d'admission (m3/min) et puissance d'arbre (kW) sous diverses pressions
		0.01Mpa		0.02Mpa		0.03Mpa		0.04Mpa
		m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW
BK100	1400	7.61	5.16	7.19	6.13	6.86	7.09	6.58	8.06
	1550	8.54	5.72	8.11	6.78	7.78	7.85	7.51	8.92
	1750	9.78	6.46	9.35	7.66	9.02	8.87	8.74	10.07
	1850	10.39	6.82	9.97	8.10	9.64	9.37	9.36	10.65
	2050	11.63	7.56	11.20	8.97	10.87	10.39	10.60	11.80
	2200	12.56	8.12	12.13	9.63	11.80	11.15	11.52	12.66
	2350	13.48	8.67	13.05	10.29	12.73	11.91	12.45	13.52

Modèle	Rotation Vitesse (RPM)	Capacité d'admission (m3/min) et puissance d'arbre (kW) sous diverses pressions
		0.05Mpa		0.06Mpa		0.07Mpa		0.08Mpa
		m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW
BK100	1400	6.34	9.02	6.12	9.99	5.91	10.95	5.72	11.91
	1550	7.26	9.99	7.04	11.05	6.84	12.12	6.65	13.19
	1750	8.50	11.28	8.28	12.48	8.08	13.69	7.89	14.89
	1850	9.12	11.92	8.90	13.19	8.69	14.47	8.50	15.74
	2050	10.35	13.21	10.13	14.62	9.93	16.03	9.74	17.44
	2200	11.28	14.18	11.06	15.69	10.85	17.21	10.67	18.72
	2350	12.21	15.14	11.98	16.76	11.78	18.38	11.59	20.00

Dessin d'assemblage du groupe de soufflante
Type 3 fan de refroidissement à l'air de générateur de l'oxygène du ventilateur DN100 de racines de lobe 1
