100KPA - le type 150KPA vertical enracine le ventilateur de traitement de l'eau d'air

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	BK
Certification:	ISO9001/ISO14001/CE
Numéro de modèle:	BKD-4000

Conditions de paiement et expédition:

Quantité de commande min:	1 jeu
Prix:	Négociable
Détails d'emballage:	cas en bois standard d'exportation
Délai de livraison:	15 à 30 jours ouvrables, dépend de la quantité d'ordre et des spécifications
Capacité d'approvisionnement:	50 jeux par mois

Contact

Description de produit détaillée

Type:	Souffleur d'air à racines, trois lobes, deux étages	Capacité aérienne:	200,82 à 41,57 m3/min
pression de décharge:	100 à 150 KPA	Puissance du moteur:	55-90/110KW
Porte de décharge:	DN150 (6")	Type de connexion:	Ceinture et poulie
Applications::	Aération, contre-lavage, transport pneumatique, appliqué au traitement de l'eau, au déblaiement des
Mettre en évidence:	blowe mû par courroie , ventilateur de traitement de l'eau

100 KPA - 150 KPA souffleur d'air à racines BKD-4000, à deux étages, haute pression

À propos de BKD

La série BKD est un souffleur à racines à deux étages composé de deux souffleurs BKW pour obtenir une pression plus élevée que les souffleurs à un étage.Une bonne performance est promise par un système de refroidissement intermédiaire entre la première et la deuxième étape, qui assure la température standard du flux d'air dans le souffleur de deuxième étape.

Les spécifications

Modèle	Le BKD-4000
Capacité aérienne	200,82 à 41,57 m³/min
Différentielle de pression de décharge	100 à 150 KPA
Vitesse de rotation	850 à 1400 tours par minute
Volume de l'eau de refroidissement	70 l/min
Type de moteur	55-90/110KW Le système de freinage doit être équipé d'un dispositif de freinage à haute tension.
Marque de moteur	Standard: moteur Siemens Beide ou Wannan Moteur Siemens et ABB à votre choix
Type d'installation	Standard: type vertical
N.W. du souffleur sans moteur	1280 kg
Taille de l'emballage Approximativement.	2.222,55m (longueurlargeurhauteur)
Caractéristiques	1Le refroidissement par eau des roulements des deux extrémités des plaques abaisse la température de fonctionnement du roulement. 2. refroidisseur intermédiaire équipé pour un fonctionnement stable du ventilateur

Fiche de paramètres

Le numéro de l'art.	Composé de	Port Je vous en prie. (mm)	Vitesse (rpm)		Capacité d'entrée (m)³/min) et puissance de l'arbre (KW)				Réfrigération l'eau
					10,0 kgf/cm²		1.2 kgf/cm²
					10 000 mH₂Je vous en prie.		12000 mH₂Je vous en prie.
					0.098Mpa		0.118Mpa
			Étapes	Deuxième étape	- Je vous en prie³/min	kW	- Je vous en prie³/min	kW	L/min
Le BKD-4000	BKW8016 + Le BKW7011	150 (6")	850	850	21.07	49.28	20.05	55.99	70
			1000	1000	26.34	57.98	25.32	65.87
			1150	1150	31.62	66.68	30.60	75.75
			1250	1250	35.13	72.48	34.11	82.33
			1400	1400	40.41	81.17	39.39	92.21

Le numéro de l'art.	Composé de	Port Je vous en prie. (mm)	Vitesse (rpm)		Capacité d'entrée (m)³/min) et puissance de l'arbre (KW)				Réfrigération l'eau
					10,4 kgf/cm²		1.5 kgf/cm²
					14000 mH₂Je vous en prie.		15000 mH₂Je vous en prie.
					0.137Mpa		0.147Mpa
			Étapes	Deuxième étape	- Je vous en prie³/min	kW	- Je vous en prie³/min	kW	L/min
Le BKD-4000	BKW8016 + Le BKW7011	150 (6")	850	850	19.62	61.95	19.10	62.93	70
			1000	1000	24.90	72.88	24.37	74.03
			1150	1150	30.17	83.81	29.65	85.14
			1250	1250	33.69	91.10	33.16	92.54
			1400	1400	38.97	102.03	38.44	103.60

Système de circulation d'air et de refroidissement

Dessin d'assemblage de l'emballage du ventilateur

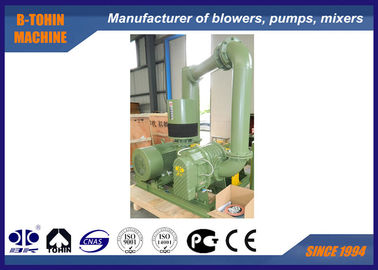

100KPA - le type 150KPA vertical enracine le ventilateur de traitement de l'eau d'air 1

Fourniture standard de portée

1. corps principal du souffleur 1
2. corps principal du souffleur 2
3. soupape de dépression
4. soupape de contrôle
5. silencieux d'entrée (avec filtre à air)
6. silencieux de sortie
7. base publique (avec ceinture de sécurité)
8. joints souples en caoutchouc et plaquettes de choc
9. poulie
10. manomètre
11. ceinture
12. boulons et écrous et autres pièces de raccordement
13. moteur
14. refroidisseur central
