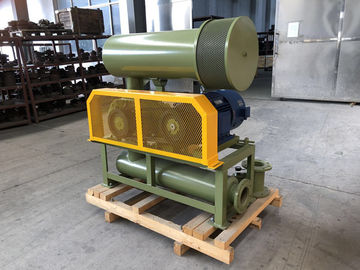

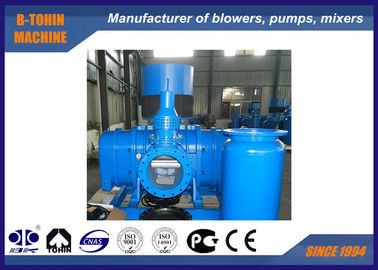

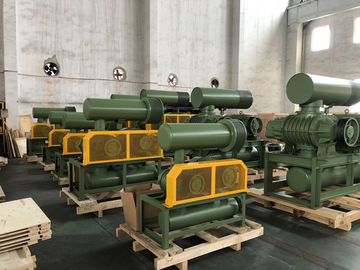

Ventilateur pneumatique de racines de lobe de DN300 80KPA trois, ventilateur rotatoire

Ventilateur pneumatique de racines de lobe de DN300 80KPA trois, ventilateur rotatoire

Ventilateur pneumatique de racines de lobe de DN300 80KPA trois, ventilateur rotatoire
DN300 80KPA Three Lobe Roots Pneumatic Blower , Rotary Air Blower
Ventilateur pneumatique de racines de lobe de DN300 80KPA trois, ventilateur rotatoire
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: BK
Certification: ISO9001/ISO14001/CE
Numéro de modèle: BK10027S
Conditions de paiement et expédition:
Quantité de commande min: 1 jeu
Prix: Négociable
Détails d'emballage: cas en bois standard d'exportation
Délai de livraison: 5 à 20 jours ouvrables, dépend de la quantité d'ordre et des spécifications
Conditions de paiement: L / C, T / T
Capacité d'approvisionnement: 50 jeux par mois
Contact
Description de produit détaillée
Taper: Déplacement positif, type de racines, transport aérien Nom: Un souffleur à trois lobes
Capacité aérienne: 63.16 à 136,2 m3/min Pression différentielle de décharge: 10-80 KPA
Puissance du moteur: Pour les appareils à commande numérique Alésage de décharge: DN300 (12")
Type de refroidissement: Air Application:: Aération, contre-lavage, transport pneumatique, appliqué au traitement de l'eau, au ciment, au débla
Principaux matériaux: Fonte Tension: Pour les appareils à commande automatique:
Fréquence: 75*75mm 50*100mm 50*200mm Type d'installation:: Horizontale ou verticale
Mettre en évidence:

enracine le ventilateur de lobe

,

ventilateur de transport pneumatique



Soufflante à lobes DN300, soufflante rotative à air de refroidissement 80KPA



En tant que l'un des principaux fabricants chinois de soufflantes à lobes, volumétriques, B-Tohin est devenu l'un des fabricants professionnels de soufflantes en Chine. Avec sa propre équipe de recherche et la technologie avancée introduite d'Amérique et du Japon, elle obtient une croissance soutenue de sa part de marché.



L'ensemble des accessoires de la soufflante est standardisé, ce qui permet une production de masse, mais un type personnalisé est également disponible. Elle n'a pas besoin de liquide de refroidissement pour une pression de suralimentation inférieure à 80KPA.





Spécifications :



Modèle

BK10027S

Capacité d'air

63.16-136.2m3/min

Pression différentielle de refoulement

10-80KPA

Vitesse de rotation

850-1500 tr/min

Type de moteur

37-90/110-220KW

Moteur à fréquence 380/400/415/440V, 3 phases, 50/60HZ également disponible

Type d'installation

Standard : type horizontal.

Type vertical disponible en option
Couleur Personnalisé, standard RAL6011

Poids net de la soufflante sans moteur

1750 kg

Dimensions approximatives de l'emballage.

2.67*1.87*2.5m (longueur*largeur*hauteur)





Caractéristiques :

1. Le fluide de transmission est propre, exempt d'huile et d'autres impuretés et sans pollution.

2. Large gamme de capacités et de pressions pour l'application

3. Produits certifiés CE, ISO9001

4. Produit personnalisé pour différentes demandes d'installation

5. Haute efficacité





Fiche technique

Modèle Diamètre du port
(MM)		 Vitesse Capacité d'admission (m3/min) et puissance d'arbre (KW)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2  0.4kgf/cm2
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa
tr/min m3/min KW m3/min KW m3/min KW m3/min KW
BK10027S 300(12") 850 73.94 40.13 70.86 49.65 68.50 59.18 66.51 68.71
1000 88.31 47.21 85.22 58.42 82.86 69.63 80.87 80.83
1150 102.7 54.29 99.59 67.18 97.22 80.07 95.23 92.96
1250 112.2 59.01 109.2 73.02 106.8 87.03 104.8 101.0
1400 126.6 66.09 123.5 81.78 121.2 97.48 119.2 113.2
1500 136.2 70.81 133.1 87.63 130.7 104.4 128.7 121.3



Modèle Diamètre du port
(MM)		 Vitesse Capacité d'admission (m3/min) et puissance d'arbre (KW)
0.5kgf/cm2  0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2
5000mmH2O 6000mmH2O 7000mmH2O 8000mmH2O
0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
tr/min m3/min KW m3/min KW m3/min KW m3/min KW
BK10027S 300(12") 850 64.75 78.24 63.16

87.76


1000 79.11 92.04 77.52 103.3
1150 93.47 105.8 91.89 118.7 90.43 131.6 89.07 144.5
1250 103.0 115.1 129.1 100.0 143.1 98.64 98.64 157.1
1400 117.4 128.9 115.8 144.6 114.4 160.2 113.0 175.9
1500 127.0 138.1 125.4 154.9 123.9 171.7





Structure du corps principal de la soufflante


Ventilateur pneumatique de racines de lobe de DN300 80KPA trois, ventilateur rotatoire 0





N°

Nom de la pièce

Qté.



N°

Nom de la pièce

Qté.



N°

Nom de la pièce

Qté.

1

Pied

2



9

Couvercle d'extrémité gauche

1



17

Réservoir d'huile

1

2

Boulon hexagonal

4



10

Goupille cylindrique

4



18

Engrenage

2

3

Joint anti-poussière

1



11

Carter

1



19

Clavette

2

4

Roue motrice

1



12

Joint d'étanchéité

4



20

Manchon axial

2

5

Roulement

2



13

Couvercle d'extrémité droit

1



21

Roulement

2

6

Roue menée

2



14

Boulon

16



22

Plaque de roulement

2

7

Bouchon anti-poussière

1



15

Respirateur

1



23

Cale réglable

plusieurs

8

Graisseur

2



16

Boulon

8



24

Écrou magnétique

1





Dessin d'assemblage du groupe de soufflante



Ventilateur pneumatique de racines de lobe de DN300 80KPA trois, ventilateur rotatoire 1





Portée de la fourniture standard



1. soufflante à arbre nu

2. soupape de décharge de pression

3. clapet anti-retour à bride (type mince)

4. silencieux d'admission (avec filtre à air)

5. silencieux de refoulement

6. base commune (avec carter de courroie)

7. joint flexible en caoutchouc et patin anti-vibration

8. poulie moteur

9. manomètre

10. courroie trapézoïdale

11. boulons et écrous et autres pièces de connexion

12. moteur électrique
