Lieu d'origine: | La Chine |
Nom de marque: | BK |
Certification: | ISO9001/ISO14001/CE |
Numéro de modèle: | BKD-1000 |
Quantité de commande min: | 1 jeu |
---|---|
Prix: | Negotiable |
Détails d'emballage: | cas en bois standard d'exportation |
Délai de livraison: | 15 à 30 jours ouvrables, dépend de la quantité d'ordre et des spécifications |
Capacité d'approvisionnement: | 50 jeux par mois |
Type: | Enracine le ventilateur, trois lobes, à deux étages | Capacité d'air: | 3.16-8.35m3/min |
---|---|---|---|
Pression de décharge: | 100-150KPA | Puissance de moteur: | 15-30KW |
Trou de décharge: | DN65 (2,5") | Type de connexion: | Ceinture et poulie |
Application :: | Transport d'aération, de lissage, pneumatique, appliqué pour le traitement de l'eau, la clairière de | Type de refroidissement: | l'eau et refroidisseur moyen |
Surligner: | ventilateur de style de racines,blowe mû par courroie |

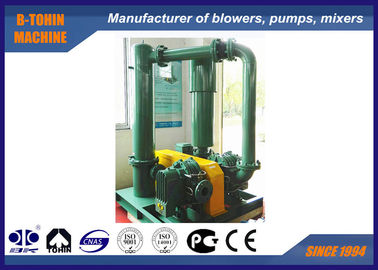

100KPA - 150KPA enracine le ventilateur BKD-1000, à deux étages, ventilateur de racines de haute pression
Au sujet de BKD
La série de BKD est un ventilateur à deux étages de racines. Elle se compose de deux ventilateurs de BKW pour atteindre à haute pression. La bonne représentation est promise par un système de refroidissement moyen entre le premier et la seconde étape, qui assure la température standard du flux d'air dans le ventilateur de seconde étape.
Caractéristiques
Modèle |
BKD-1000 |
Capacité d'air |
3.16-8.35m3/min |
Différence de pression de décharge |
100-150KPA |
Vitesse rotatoire |
850-1600rpm |
Volume de l'eau de refroidissement |
32 l/min |
Type de moteur |
15-30KW |
Marque de moteur |
Norme : Moteur de Siemens Beide ou de Wannan |
Type d'installation |
Norme : type vertical |
N.W. du ventilateur sans moteur |
500kg |
Taille d'emballage approximativement. |
1.4*1.2*1.9m (length*width*height) |
Caractéristiques |
1. Le refroidissement par l'eau pour les incidences aux deux plaques d'extrémité abaisse la température de l'opération de l'incidence. |
Feuille de paramètre
Art non. | Vitesse (T/MN) |
Capacité d'admission (m3/min) et puissance d'axe (kilowatts) | Refroidissement l'eau |
||||||||
1.0kgf/cm2 | 1.2kgf/cm2 | 1.4kgf/cm2 | 1.5kgf/cm2 | ||||||||
10000mH2O | 12000mH2O | 14000mH2O | 15000mH2O | ||||||||
0.098Mpa | 0.118Mpa | 0.137Mpa | 0.147Mpa | ||||||||
étape de Ⅰ | étape de Ⅱ | m3/min | kilowatt | m3/min | kilowatt | m3/min | kilowatt | m3/min | kilowatt | L/min | |
BKD-1000 Diamètre de débouché : 65 (2,5") Composé de BKW5006 + BKW5003 |
850 | 1050 | 3,52 | 10,18 | 3,35 | 11,53 | 3,21 | 12,74 | 3,16 | 13,54 | 32 |
1000 | 1200 | 4,49 | 11,80 | 4,32 | 13,37 | 4,17 | 14,76 | 4,13 | 15,68 | ||
1150 | 1350 | 5,45 | 13,42 | 5,28 | 15,20 | 5,14 | 16,78 | 5,09 | 17,83 | ||
1250 | 1450 | 6,10 | 14,50 | 5,93 | 16,42 | 5,78 | 18,13 | 5,74 | 19,26 | ||
1350 | 1550 | 6,74 | 15,58 | 6,57 | 17,64 | 6,42 | 19,47 | 6,38 | 20,69 | ||
1500 | 1700 | 7,71 | 17,20 | 7,54 | 19,48 | 7,39 | 21,50 | 7,34 | 22,83 | ||
1600 | 1800 | 8,35 | 18,28 | 8,18 | 20,70 | 8,03 | 22,84 | 7,99 | 24,26 |
Flux d'air et système de refroidissement
Dessin se réunissant de paquet de ventilateur
Approvisionnement standard en portée
1. principal organisme 1 de ventilateur
2. principal organisme 2 de ventilateur
3. la pression soulagent la valve
4. clapet anti-retour
5. silencieux d'admission (avec le filtre à air)
6. silencieux de débouché
7. public bas (avec la couverture de ceinture)
8. protection en caoutchouc de joint flexible et de choc
9. poulie
10. indicateur de pression
11. ceinture
12. boulons et écrous et d'autres pièces de connexion
. moteur 13
. refroidisseur 14 moyen
