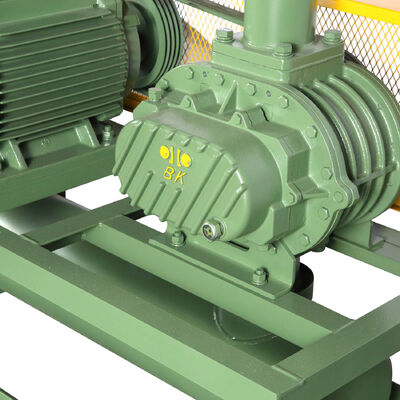

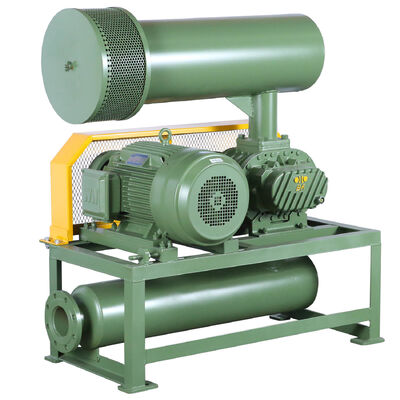

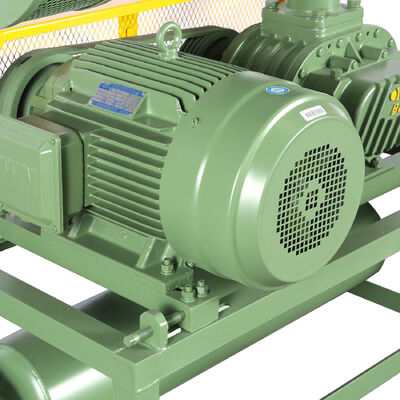

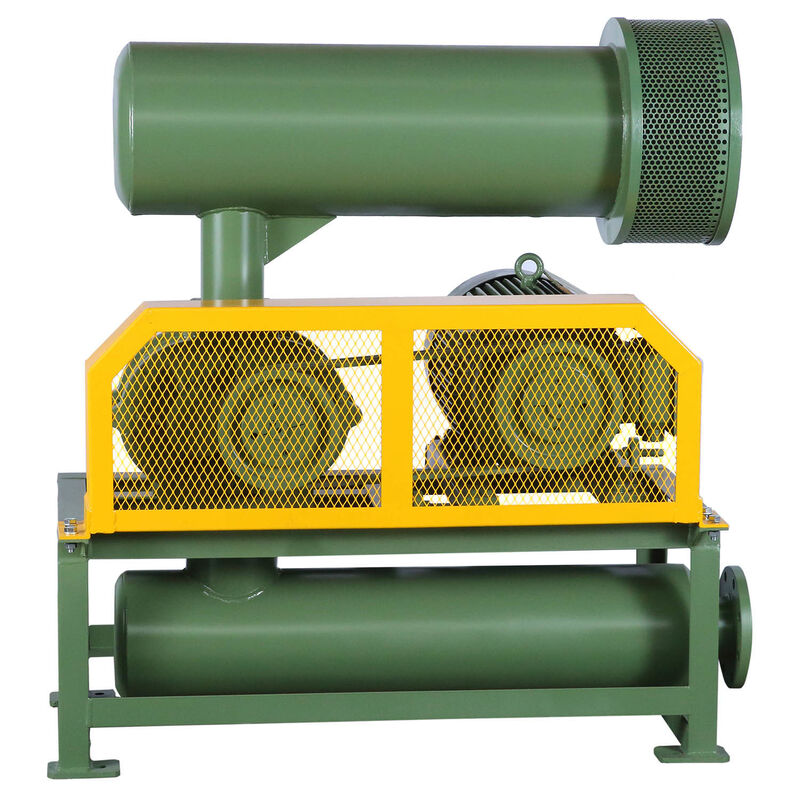

B-Tohin BK6015 DN150mm,la quatrième génération de souffleur à racines à trois lobes pour le transport de poudre et de grain
À propos de BK Three Lobes Roots Blower
Le souffleur à racines de la série BK, avec la structure intégrale de la roue et de l'arbre, a une large application dans la protection de l'environnement, l'électricité, l'architecture, l'approvisionnement en gaz, etc.
Description du produit
Le Roots Blower est un souffleur de petite taille, et il décharge une quantité fixe d'air proportionnellement à sa vitesse de rotation.Comparé à deux lobes souffleurIl est composé de moins d'impulsions d'air, moins de variations de charge, plus de résistance, moins de bruit et de vibrations.
Deux puits parallèles ont trois lobes chacun, tous les lobes gardent un petit espace entre eux et un logement à l' intérieur. Chaque rotation de lobes,une certaine quantité d'air sera absorbée à l'entrée et transférée de la surface intérieure du boîtier au port de décharge du souffleur.
Deux arbres seront tournés par les engrenages de réglage, sans aucun contact entre les lobes, de sorte qu'il peut être tourné à grande vitesse sans lubrification à l'intérieur. Il a les caractéristiques suivantes:Configuration simple; fonctionnement en douceur; bonne stabilisation des performances.
Principales caractéristiques
1) Le fonctionnement des engrenages de réglage hélicoïdaux est assuré.
2) Il est flexible en raison de la même structure d'entrée et de sortie.
3) Il adopte une structure de roulement plus raisonnable, ce qui peut augmenter la durée de vie du roulement.
4) Il est à faible bruit, vibration et consommation d'énergie.
Les spécifications
| Modèle |
BK6015 |
| Capacité aérienne |
14.23 m3/min-37.95 m3/min |
| Différentielle de pression de décharge |
10 à 50 KPA |
| Vitesse de rotation |
Pour les véhicules à moteur à combustion |
| Type de moteur |
11-22/30/37-45KW
Le système de freinage doit être équipé d'un dispositif de freinage à haute tension. |
| Type d'installation |
Standard: type horizontal.
Type vertical disponible selon votre choix |
| N.W. du souffleur sans moteur |
380 kg |
| Caractéristiques |
1. engrenages de réglage à hélice pour un fonctionnement en douceur
2Compacte, la flexibilité d'installation offre aux utilisateurs plus de choix.
3- Structure intégrale de la roue et de l'arbre évitant les défauts du souffleur à structure fractionnée
4• Adopter des joints d'huile importés en caoutchouc fluoré avec une grande résistance à l'usure et à haute température.
5Faible bruit, faible vibration et faible consommation d'énergie.
|
Paramètre
| Modèle |
Port Dia. |
Vitesse |
Capacité d'entrée (m3/min) et puissance de l'arbre (KW) |
| 0.1 kgf/cm2 |
0.2 kgf/cm2 |
00,3 kgf/cm2 |
00,4 kgf/cm2 |
0.5 kgf/cm2 |
| 1000 mmH2O |
2000 mmH2O |
3000 mmH2O |
4000 mmH2O |
5000 mmH2O |
| 0.01Mpa |
0.02Mpa |
0.03Mpa |
0.04Mpa |
0.05Mpa |
| Rpm |
M3/min |
KW |
M3/min |
KW |
M3/min |
KW |
M3/min |
KW |
M3/min |
KW |
| BK6015 |
150 (((6") |
850 |
16.66 |
4.61 |
15.65 |
8.08 |
14.89 |
11.00 |
14.23 |
13.94 |
|
|
| 1000 |
20.02 |
5.43 |
19.01 |
9.50 |
18.25 |
12.94 |
17.60 |
16.40 |
17.04 |
20.39 |
| 1150 |
23.38 |
6.24 |
22.37 |
10.93 |
21.61 |
14.88 |
20.96 |
18.86 |
20.40 |
23.45 |
| 1250 |
25.62 |
6.78 |
24.61 |
11.88 |
23.85 |
16.18 |
23.2 |
20.50 |
22.64 |
25.49 |
| 1400 |
28.99 |
7.60 |
27.98 |
13.3 |
27.21 |
18.12 |
26.56 |
22.96 |
26.00 |
28.55 |
| 1500 |
31.23 |
8.14 |
30.22 |
14.25 |
29.46 |
19.44 |
28.81 |
24.6 |
28.25 |
30.59 |
| 1650 |
34.59 |
8.96 |
33.58 |
15.68 |
32.82 |
21.35 |
32.17 |
27.05 |
31.61 |
33.65 |
| 1800 |
37.95 |
9.77 |
36.94 |
17.10 |
36.18 |
23.29 |
35.53 |
29.51 |
34.97 |
36.71 |
Caractéristiques
1. engrenages de réglage à hélice pour un fonctionnement en douceur
2Compacte, la flexibilité d'installation offre aux utilisateurs plus de choix.
3- Structure intégrale de la roue supérieure à la structure fractionnée, plus stable dans la transmission de puissance
4• Adopter des joints d'huile importés en caoutchouc fluoré, qui est de bonne résistance à l'usure et à haute température.
5- faible vibration et consommation d'énergie économique.
Dimension du schéma de produit
BKFiche de dimension de contour
|
|
|
|
|
|
|
|
|
|
|
Unité: mm |
Le type |
Port Dia |
Puissance du moteur |
Une |
B. Pour |
C |
D |
E |
F |
G |
H est |
Le K. |
M |
N |
0 |
P |
Q. Je vous en prie. |
4-M16×h |
Le poids
((en kg) |
| BK6015 |
150 (((6") |
11 ¢ 22 |
1340 |
1064 |
113 |
222 |
748 |
232 |
364 |
1460 |
238 |
476 |
573 |
180 |
280 |
24 |
4-M16 × 400 |
380 |
| 30 |
539 |
636 |
| 37 ¢ 45 |
563 |
660 |
| Les dimensions pour BK12034 et BK12042 seront fournies spécialement. |
| Je vous en prie.d- Je vous en prie. acceJe suis désolé. comprennent: silencieux d'entrée et de sortie, ga de pressionVousLe moteur, la poulie du souffleur. poulie, beÇa, le garde-câble.eLa valve Lief, vérifier la valve. |
| Le poids ci-dessus est uniquement pour les accessoires standard, à l'exclusion du moteur. |
Principe de fonctionnement
Le souffleur à racines est un souffleur à cube, et il décharge une quantité fixe d'air proportionnellement à sa vitesse de rotation.Comparé à deux lobes souffleur, il est de moins d'impulsions d'air, moins de variation de charge, plus de résistance, moins de bruit et de vibration.
Deux arbres parallèles ont trois lobes chacun, tous les lobes maintiennent un petit espace entre eux et le logement à l'intérieur.un certain air sera absorbé à l'entrée et transféré de la surface intérieure du boîtier au port de décharge du souffleur.
Deux arbres seront tournés par les engrenages de réglage, aucun contact entre les lobes, de sorte qu'il peut être tourné à grande vitesse sans aucune lubrification à l'intérieur.configuration simpleIl a été largement appliqué dans diverses industries.
