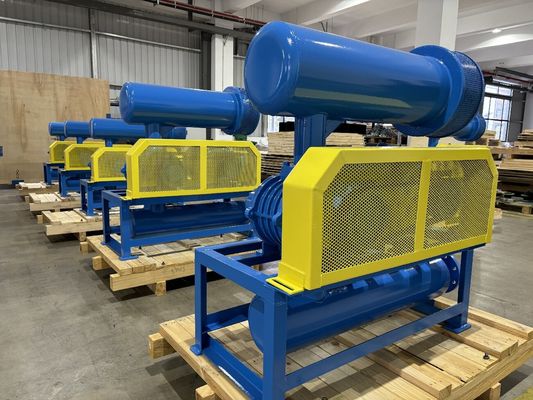

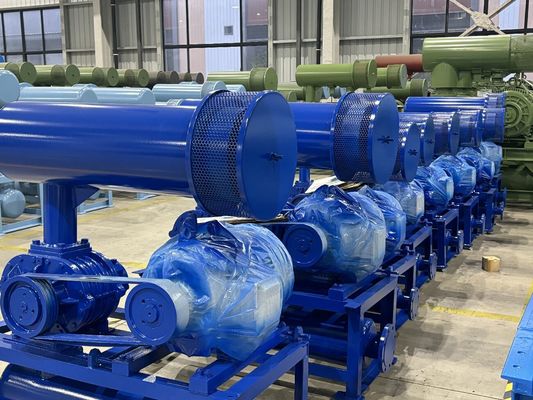

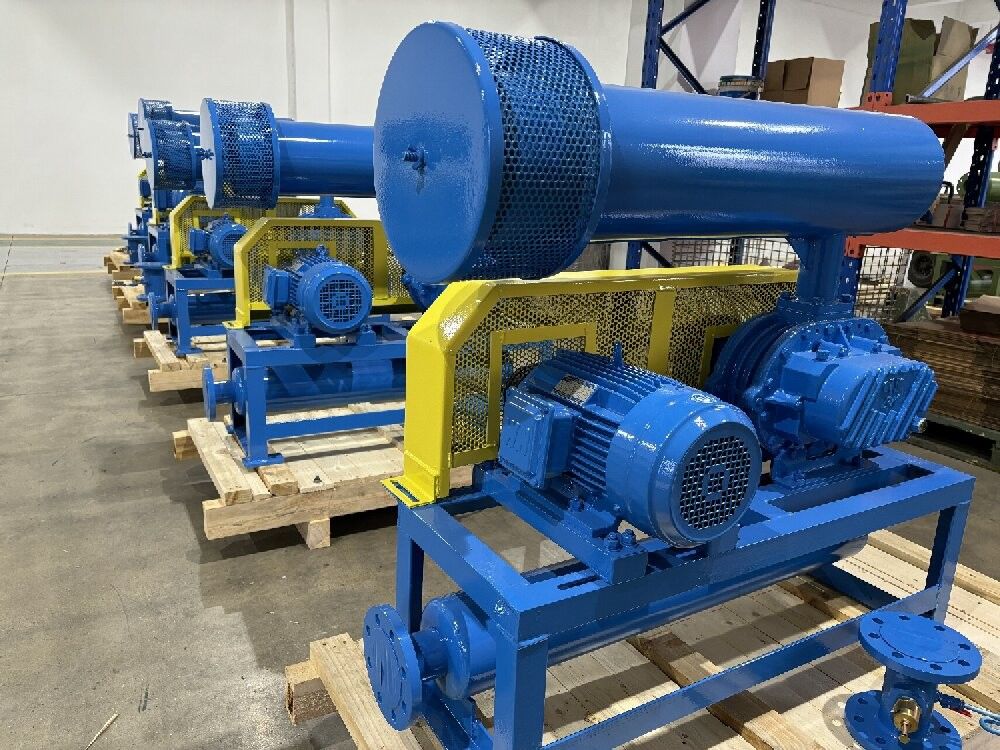

Refroidissement à l'eau Souffleur à trois racines à 60-100 pressions et 11,92-27,54 m3/min Capacité

Soufflante Roots à trois lobes avec refroidissement par eau, 60-100 kgf/cm² Pression et capacité de 11,92-27,54 m³/min

À propos de BKW

La soufflante Roots série BKW hérite de la plupart des composants de la série BK. Elle adopte un refroidissement par eau dans le couvercle des roulements, ce qui peut réduire la température des roulements pendant le fonctionnement et prolonger leur durée de vie. Elle a également une plus grande capacité de pression.

Spécifications

Paramètres

Description des pièces de la soufflante

Dimensions extérieures du produit

BKWTableau des dimensions extérieures                       Unité : mm
Type
Diamètre du port
Puissance du moteur A B C D E F G H K M N 0 P Q 4-M16×h Poids
(kg) BKW7011 150(6") 11~15 1495 1200 123 271 829 232 324 1484 190 443 536 180 280 24 4-M16×400 492 18,5~22 457 550 30 497 590 37~45 559 652 Accessoires standard inclus : silencieux d'admission et de refoulement, manomètre, bâti, poulie de la soufflante, poulie du moteur, courroie, carter de courroie, soupape de décharge, clapet anti-retour. Les poids ci-dessus concernent uniquement les accessoires standard, moteur exclu. Les dimensions de la soufflante équipée d'un moteur haute tension seront fournies séparément.

Principe de fonctionnement

La soufflante Roots est une soufflante volumétrique qui refoule une quantité d'air fixe proportionnelle à sa vitesse de rotation. À chaque rotation, deux lobes terminent trois fois l'absorption et le refoulement d'air. Comparée à une soufflante à deux lobes, elle présente moins de pulsations d'air, un changement de charge plus faible, une résistance plus élevée, un bruit et des vibrations plus faibles.

Deux arbres parallèles ont chacun trois lobes, tous les lobes maintiennent un faible jeu entre eux et avec le carter intérieur. À chaque rotation des lobes, une certaine quantité d'air est absorbée à l'admission et transférée de la surface intérieure du carter vers le port de refoulement de la soufflante.

Les deux arbres sont entraînés par les engrenages de distribution, sans aucun contact entre les lobes, de sorte qu'ils peuvent tourner à grande vitesse sans aucune lubrification à l'intérieur. Elle présente les caractéristiques suivantes : configuration simple ; fonctionnement fluide ; bonne stabilisation des performances. Elle a été largement appliquée dans diverses industries.
