Lieu d'origine: | La Chine |
Nom de marque: | BK |
Certification: | ISO9001/ISO14001 |
Numéro de modèle: | BV7018 |
Quantité de commande min: | 1 jeu |
---|---|
Prix: | Négociable |
Détails d'emballage: | Le ventilateur en bois standard de racines de série du caseAbout BKW BKW d'exportation hérite de la |
Délai de livraison: | 5 à 20 jours ouvrables, dépend de la quantité d'ordre et des spécifications |
Conditions de paiement: | L / C, T / T |
Capacité d'approvisionnement: | 80 ensembles par mois |
Type: | vacuum sauction, roots type | Capacité aérienne: | 190,57 à 52,03 m3/min |
---|---|---|---|
Pression différentielle de refoulement: | -10KPA ~ -40KPA | Puissance du moteur: | 11-45/55 KW |
Porte de décharge: | DN200 (8") | Type de refroidissement: | Air |
Type entraîné: | entraîné par un moteur électrique, relié par la ceinture et la poulie | Vitesse: | 700 à 1500 tours par minute |
Puissance de l'arbre: | 6.69 à 42.54 KW | Poids: | 564 kg |
Mettre en évidence: | type pompe à vide de racines,pompe à vide de ventilateur |

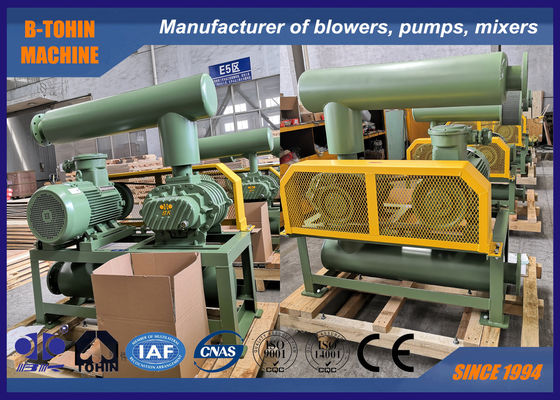

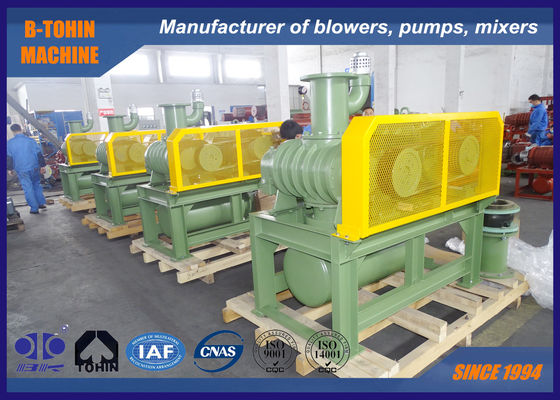

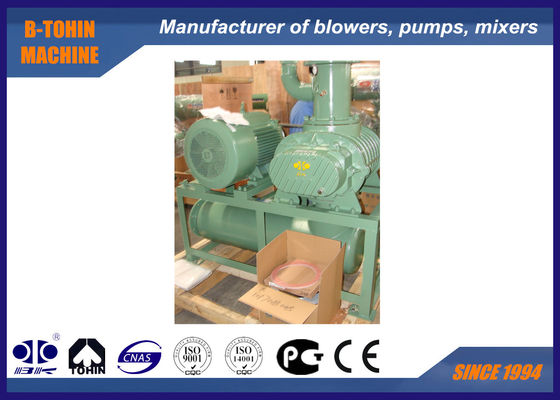

Soufflante à lobes pour pompe à vide, soufflante à vide d'aspiration, ventilateur pneumatique à vide
À propos de la pompe à vide BK
Soufflante Roots, une sorte de compresseur d'air à déplacement positif, elle peut également être utilisée dans les applications sous vide. Basé sur notre expérience dans la fabrication de soufflantes Roots, nous avons développé une pompe à air Roots de type vide.
La pompe à vide BK peut atteindre une pression de vide maximale de -40KPA. Elle est largement utilisée dans les applications sous vide dans le transport de produits alimentaires, la métallurgie, l'industrie chimique, le revêtement électronique et d'autres industries.
Spécifications
Modèle |
BV7018 |
Dimension d'entrée | DN200 |
Dimension de sortie | DN200 |
Capacité d'air |
19.57-52.03m3/min |
Pression différentielle de refoulement |
-10 ~ -40KPA |
Vitesse de rotation |
700-1500rpm |
Type de moteur |
11-45/55 KW |
Marque du moteur |
Standard : Moteur Siemens Beide ou Wannan |
Classe d'efficacité du moteur | IE3 |
Classe d'isolation du moteur | F, élévation de température B |
Classe de protection du moteur | IP55 |
Type d'installation |
Standard : type horizontal. |
Poids net de la soufflante sans moteur |
564kg |
Taille d'emballage approximative |
2.0*1.4*2.2m (longueur*largeur*hauteur) |
Fiche de paramètres
Modèle | Dia du port (MM) |
Vitesse | Capacité d'entrée (m3/min) et puissance de l'arbre (KW) | |||||||
-0.1kgf/cm2 | -0.2kgf/cm2 | -0.3kgf/cm2 | -0.4kgf/cm2 | |||||||
-1000mmH2O | -2000mmH2O | -3000mmH2O | -4000mmH2O | |||||||
-0.01Mpa | -0.02Mpa | -0.03Mpa | -0.04Mpa | |||||||
rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BV7018 | 200(8") | 700 | 22.65 | 6.69 | 21.37 | 10.92 | 20.38 | 14.81 | 19.57 | 19.85 |
850 | 28.16 | 8.12 | 26.88 | 13.26 | 25.89 | 17.99 | 25.08 | 24.11 | ||
1000 | 33.67 | 9.55 | 32.38 | 15.60 | 31.39 | 21.16 | 30.58 | 28.36 | ||
1150 | 39.18 | 10.98 | 37.89 | 17.94 | 36.90 | 24.33 | 36.09 | 32.62 | ||
1250 | 42.85 | 11.94 | 41.56 | 19.50 | 40.57 | 26.45 | 39.76 | 35.45 | ||
1400 | 48.36 | 13.37 | 47.07 | 21.84 | 46.08 | 29.62 | 45.27 | 39.71 | ||
1500 | 52.03 | 14.33 | 50.74 | 23.40 | 49.75 | 31.74 | 48.94 | 42.54 |
Schéma de montage du paquet de la soufflante
BV Fiche des dimensions hors tout | Unité:mm | |||||||||||||||||
Type |
Dia du port |
Puissance du moteur |
A | B | C | D | E | F | G | H | K | M | N | 0 | P | Q | n-M16×h | Poids (kg) |
BV7018 | 200(8") | 11~45 | 1550 | 1250 | 125 | 271 | 894 | 266 | 413 | 1660 | 279 | 558 | 647 | 190 | 350 | 24 | 4-M16×400 | 564 |
55 | 628 | 717 | ||||||||||||||||
Accessoires standardessories comprennent : admission, silencieux de sortie, manomètre de pression négative, base, cache-courroie, soupape de décharge de vide, courroie trapézoïdale. | ||||||||||||||||||
Le poids ci-dessus est uniquement pour les accessoires standard, moteur exclu. |
Fourniture standard de l'étendue
1. corps principal de la soufflante
2. soupape de sécurité sous vide
3. silencieux d'entrée
4. silencieux de sortie
5. base publique (avec cache-courroie)
6. joint flexible en caoutchouc et tampon antichoc
7. poulie de soufflante
8. manomètre
9. courroie
10. boulons et écrous et autres pièces de connexion
11. moteur
