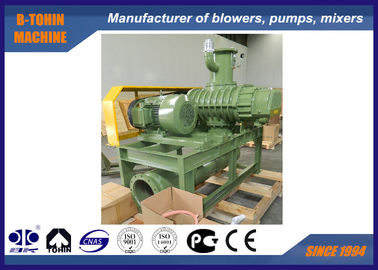

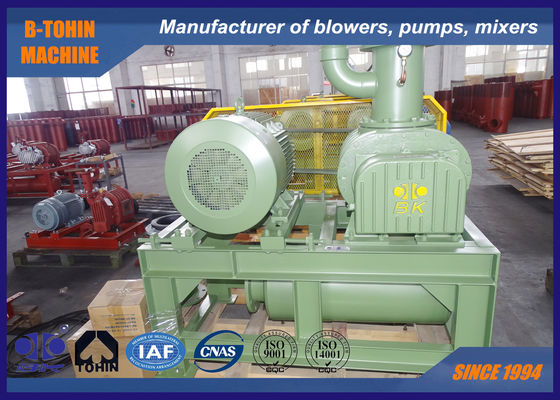

Soufflante pneumatique Roots pour pompe à vide, Pompe à air Roots, vide -40KPA
À propos de la pompe à vide BK
BV10027 est une soufflante pour utilisation sous vide développée par B-Tohin, basée sur sa technologie de pointe et ses années d'expérience dans la production d'équipements pneumatiques. Son vide maximum est de -40KPA et sa capacité d'air maximale est de 7200m3/h. Les pièces principales fabriquées par CNC de haute précision et inspectées par une machine CMM garantissent sa haute qualité et ses performances fiables.
Spécifications
|
Modèle
|
BV10027
|
| Dimension d'entrée |
DN300 |
| Dimension de sortie |
DN300 |
|
Capacité d'air
|
60.97-126.86m3/min
|
|
Pression différentielle de refoulement
|
-10 ~ -40KPA
|
|
Vitesse de rotation
|
800-1400rpm
|
|
Type de moteur
|
22-200KW
380/400/415/440V, 3PHASES, 50/60HZ
|
|
Marque du moteur
|
Standard : Moteur Siemens Beide ou Wannan
Moteur Siemens et ABB pour votre option
|
| Classe d'efficacité du moteur |
IE3 |
| Classe d'isolation du moteur |
F, température d'élévation B |
| Classe de protection du moteur |
IP55 |
|
Type d'installation
|
Standard : type horizontal.
Type vertical disponible pour votre option
|
|
Poids net de la soufflante sans moteur
|
1700kg
|
|
Taille d'emballage approximative
|
2.67*1.87*2.61m (longueur*largeur*hauteur)
|
Fiche de paramètres
| Modèle |
Dia du port
(MM) |
Vitesse |
Capacité d'entrée (m3/min) et puissance sur l'arbre (KW) |
| -0.1kgf/cm2 |
-0.2kgf/cm2 |
-0.3kgf/cm2 |
-0.4kgf/cm2 |
| -1000mmH2O |
-2000mmH2O |
-3000mmH2O |
-4000mmH2O |
| -0.01Mpa |
-0.02Mpa |
-0.03Mpa |
-0.04Mpa |
| rpm |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
| BV10027 |
300(12") |
800 |
69.07 |
23.03 |
65.69 |
36.10 |
63.09 |
48.22 |
60.97 |
55.22 |
| 900 |
78.70 |
25.91 |
75.33 |
40.61 |
72.73 |
54.24 |
70.61 |
62.13 |
| 1000 |
88.33 |
28.79 |
84.96 |
45.12 |
82.36 |
60.27 |
80.24 |
69.03 |
| 1100 |
97.96 |
31.67 |
94.59 |
49.63 |
91.99 |
66.30 |
89.87 |
75.93 |
| 1250 |
112.41 |
35.99 |
109.04 |
56.40 |
106.44 |
75.34 |
104.32 |
86.29 |
| 1400 |
126.86 |
40.30 |
123.49 |
63.17 |
120.89 |
84.38 |
118.77 |
96.64 |
Schéma de montage du pack soufflante
| BV Fiche de dimensions générales |
|
|
|
|
|
|
|
|
|
|
|
Unité:mm |
Type |
Dia du port |
Puissance du moteur |
A |
B |
C |
D |
E |
F |
G |
H |
K |
M |
N |
0 |
P |
Q |
n-M16×h |
Poids
(kg) |
| BV10027 |
300(12") |
22～200 |
2105 |
1840 |
110 |
400 |
1136 |
325 |
690 |
2196 |
472 |
894 |
1018 |
245 |
380 |
114 |
4-M16×400 |
1700 |
| Accessoires standardessories comprennent : admission, silencieux de sortie, manomètre de pression négative, base, cache-courroie, soupape de sécurité de vide, courroie trapézoïdale. |
| Le poids ci-dessus est uniquement pour les accessoires standard, moteur exclu. |
Fourniture standard de la portée
1. corps principal de la soufflante
2. soupape de sécurité de vide
3. silencieux d'entrée
4. silencieux de sortie
5. base publique (avec cache-courroie)
6. joint flexible en caoutchouc et tampon antichoc
7. poulie de soufflante
8. manomètre
9. courroie
10. boulons et écrous et autres pièces de connexion
11. moteur
FAQ
Q1. Êtes-vous un fabricant ou une société commerciale ?
Nous sommes le fabricant professionnel de machines. Maintenant, la société a formé une échelle de production et de vente annuelle de plus de 30000 ensembles de soufflantes et de pompes à eau.
Q2: Où est située votre usine ? Puis-je la visiter ?
Bienvenue chaleureusement ! Notre usine est située dans le parc industriel pour la science et la technologie environnementales, Yixing, Chine.
Q3 : Quelles informations dois-je fournir lors de la demande ?
A : Capacité d'air
B : Pression
C : Application
D : Environnement d'utilisation (Température, pression atmosphérique)
E : Avez-vous besoin d'un moteur ?
Ou d'autres spécifications que vous nous donnez seront plus appréciées.
Q4 : Quelle est votre garantie ?
Notre garantie est de 12 mois après réception de la machine.
Q5. Comment votre usine contrôle-t-elle la qualité des produits ?
Nous avons un service d'inspection de la qualité. Avant d'envoyer le produit, nous vérifions chaque produit. S'il y a un problème de qualité, nous en produirons un nouveau.
Q6. Quel est le délai de livraison ?
Le délai de livraison du produit est généralement de 45 jours à compter de la réception du dépôt.
Q7.Votre machine est-elle certifiée CE ?
Oui. Nous avons le certificat CE, nous l'offrirons si vous en avez besoin.
Q8. Acceptez-vous la personnalisation ?
Nous acceptons la personnalisation et nous avons une équipe technique professionnelle pour vous fournir la meilleure solution.
