Lieu d'origine: | La Chine |
Nom de marque: | BK |
Certification: | ISO9001/ISO14001 |
Numéro de modèle: | BV7011 |
Quantité de commande min: | 1 jeu |
---|---|
Prix: | Négociable |

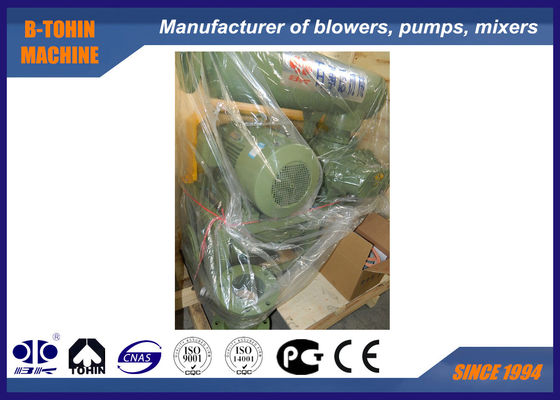

Détails d'emballage: | Le ventilateur en bois standard de racines de série du caseAbout BKW BKW d'exportation hérite de la |
Délai de livraison: | 5 à 20 jours ouvrables, dépend de la quantité d'ordre et des spécifications |
Conditions de paiement: | L / C, T / T |
Capacité d'approvisionnement: | 80 ensembles par mois |
Le type: | sauction de vide, type de racines | Capacité aérienne: | 110,41 à 31,51 m3/min |
---|---|---|---|
Discharge differential pressure: | -10KPA ~-40KPA | Puissance du moteur: | 11-15/18.5-22/30/37-45KW |
Porte de décharge: | DN150 (6") | Type de refroidissement: | Air |
Type entraîné: | entraîné par un moteur électrique, relié par la ceinture et la poulie | Poids: | 477 kg |
boulon de base: | 4-M16*400 | Vitesse: | 700 à 1500 tours par minute |
Mettre en évidence: | type pompe à vide de racines,pompe de ventilateur |
Soufflante à racines en fonte pour pompe à vide, soufflante à racines pour vide, transporte l'air sous vide
À propos de la pompe à vide BK
Basée sur notre soufflante à racines positive série BK, nous avons développé la pompe à vide BK pour les applications sous vide.
Sa pression de vide maximale peut atteindre -40KPA. Largement appliquée dans les applications sous vide dans le transport alimentaire, la métallurgie, l'industrie chimique, le revêtement électronique et d'autres industries, c'est le produit fiable et parfait grâce à ses bonnes performances de vide et à son apport stable de capacité d'air sous vide.
Spécifications
Modèle |
BV7011 |
Dimension d'entrée | DN150 |
Dimension de sortie | DN150 |
Capacité d'air |
11.41-31.51m3/min |
Pression différentielle de refoulement |
-10 ~ -40KPA |
Vitesse de rotation |
700-1500rpm |
Type de moteur |
11-15/18.5-22/30/37-45KW |
Marque du moteur |
Standard: Moteur Siemens Beide ou Wannan |
Classe d'efficacité du moteur | IE3 |
Classe d'isolation du moteur | F, élévation de température B |
Classe de protection du moteur | IP55 |
Type d'installation |
Standard: type horizontal. |
Poids net de la soufflante sans moteur |
477kg |
Taille d'emballage approximative |
1.8*1.2*2.0m (longueur*largeur*hauteur) |
Fiche de paramètres
Modèle | Dia du port (MM) |
Vitesse | Capacité d'entrée (m3/min) et puissance de l'arbre (KW) | |||||||
-0.1kgf/cm2 | -0.2kgf/cm2 | -0.3kgf/cm2 | -0.4kgf/cm2 | |||||||
-1000mmH2O | -2000mmH2O | -3000mmH2O | -4000mmH2O | |||||||
-0.01Mpa | -0.02Mpa | -0.03Mpa | -0.04Mpa | |||||||
rpm | m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||
BV7011 | 150(6") | 700 | 13.57 | 3.77 | 12.67 | 6.60 | 11.97 | 8.98 | 11.41 | 11.87 |
850 | 16.93 | 4.57 | 16.03 | 8.01 | 15.34 | 10.90 | 14.78 | 14.41 | ||
1000 | 20.29 | 5.38 | 19.40 | 9.42 | 18.70 | 12.83 | 18.14 | 16.95 | ||
1150 | 23.66 | 6.19 | 22.76 | 10.84 | 22.07 | 14.75 | 21.50 | 19.50 | ||
1250 | 25.90 | 6.73 | 25.00 | 11.78 | 24.31 | 16.03 | 23.75 | 21.19 | ||
1400 | 29.26 | 7.53 | 28.37 | 13.19 | 27.67 | 17.96 | 27.11 | 23.73 | ||
1500 | 31.51 | 8.07 | 30.61 | 14.13 | 29.91 | 19.24 | 29.35 | 25.43 |
Schéma de montage de l'ensemble soufflante
Installation verticale également disponible
BV Fiche des dimensions hors tout | Unité:mm | |||||||||||||||||
Type |
Dia du port |
Puissance du moteur |
A | B | C | D | E | F | G | H | K | M | N | 0 | P | Q | n-M16×h | Poids (kg) |
BV7011 | 150(6") | 11~15 | 1495 | 1200 | 123 | 271 | 829 | 232 | 324 | 1484 | 190 | 443 | 536 | 180 | 280 | 24 | 4-M16×400 | 477 |
18.5~22 | 457 | 550 | ||||||||||||||||
30 | 497 | 590 | ||||||||||||||||
37~45 | 559 | 652 | ||||||||||||||||
Accessoires standard comprennent: admission, silencieux de sortie, manomètre de pression négative, base, cache-courroie, soupape de décharge de vide, courroie triangulaire.Le poids ci-dessus est uniquement pour les accessoires standard, moteur exclu.Fourniture standard 1. corps principal de la soufflante | ||||||||||||||||||
2. soupape de sécurité de vide |
3. silencieux d'entrée
4. silencieux de sortie
5. base publique (avec cache-courroie)
6. joint flexible en caoutchouc et tampon antichoc
7. poulie de soufflante
8. manomètre
9. courroie
10. boulons et écrous et autres pièces de connexion
11. moteur
