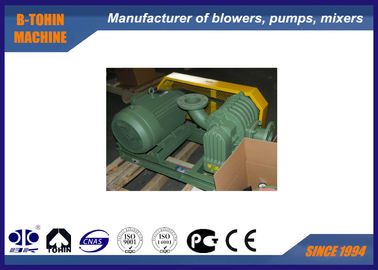

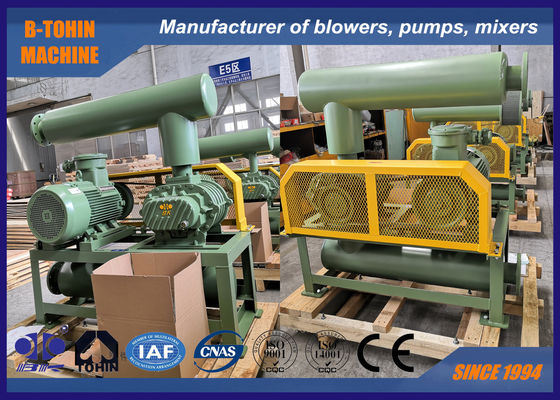

Pompe à vide à soufflante à racines d'air, pression maximale -40KPA, soufflante à vide
À propos de la pompe à vide BK
La pompe à vide BK est conçue pour une utilisation sous vide en modifiant la sortie et l'entrée de la soufflante à racines positives. Sa pression de vide couvre -10KAP à -40KPA. Elle est largement utilisée dans le transport des aliments, la métallurgie, l'industrie chimique et le revêtement électronique. Elle se caractérise par un fonctionnement stable et des performances fiables.
Spécifications
|
Modèle
|
BV5009
|
| Dimension d'entrée |
DN100 |
| Dimension de sortie |
DN100 |
|
Capacité d'air
|
5.68-18.41m3/min
|
|
Pression différentielle de refoulement
|
-10 ~ -40KPA
|
|
Vitesse de rotation
|
850-2000rpm
|
|
Type de moteur
|
5.5-7.5/11-15/18.5-22KW
380/400/415/440V, 3PHASES, 50/60HZ
|
|
Marque du moteur
|
Standard : Moteur Siemens Beide ou Wannan
Moteur Siemens et ABB pour votre option
|
|
Type d'installation
|
Standard : type horizontal.
Type vertical disponible pour votre option
|
|
Poids net de la soufflante sans moteur
|
239kg
|
|
Taille d'emballage approximative
|
1.5*1.05*1.75m (longueur*largeur*hauteur)
|
Feuille de paramètres
| Modèle |
Diamètre du port
(MM) |
Vitesse |
Capacité d'entrée (m3/min) et puissance de l'arbre (KW) |
| -0.1kgf/cm2 |
-0.2kgf/cm2 |
-0.3kgf/cm2 |
-0.4kgf/cm2 |
| -1000mmH2O |
-2000mmH2O |
-3000mmH2O |
-4000mmH2O |
| -0.01Mpa |
-0.02Mpa |
-0.03Mpa |
-0.04Mpa |
| rpm |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
| BV5009 |
100(4") |
850 |
7.05 |
2.12 |
6.48 |
3.60 |
6.05 |
5.43 |
5.68 |
6.29 |
| 1000 |
8.53 |
2.49 |
7.97 |
4.23 |
7.53 |
6.39 |
7.17 |
7.40 |
| 1150 |
10.01 |
2.87 |
9.45 |
4.86 |
9.01 |
7.35 |
8.65 |
8.51 |
| 1250 |
11.00 |
3.12 |
10.44 |
5.29 |
10.00 |
7.99 |
9.64 |
9.25 |
| 1350 |
11.99 |
3.37 |
11.43 |
5.71 |
10.99 |
8.63 |
10.62 |
9.99 |
| 1500 |
13.47 |
3.74 |
12.91 |
6.35 |
12.47 |
9.59 |
12.11 |
11.10 |
| 1600 |
14.46 |
3.99 |
13.90 |
6.77 |
13.46 |
10.23 |
13.10 |
11.84 |
| 1750 |
15.94 |
4.37 |
15.38 |
7.40 |
14.94 |
11.18 |
14.58 |
12.95 |
| 1850 |
16.93 |
4.62 |
16.37 |
7.83 |
15.93 |
11.82 |
15.57 |
13.69 |
| 2000 |
18.41 |
4.99 |
17.85 |
8.46 |
17.41 |
12.78 |
17.05 |
14.80 |
Schéma de montage de l'emballage de la soufflante
| BV Fiche de dimensions générales |
|
|
|
|
|
|
|
|
|
|
|
Unité:mm |
Type |
Diamètre du port |
Puissance du moteur |
A |
B |
C |
D |
E |
F |
G |
H |
K |
M |
N |
0 |
P |
Q |
n-M16×h |
Poids
(kg) |
| BV5009 |
100(4") |
5.5～7.5 |
1255 |
984 |
110 |
192 |
608 |
204 |
272 |
1225 |
163 |
325 |
409 |
150 |
230 |
18 |
4-M16×300 |
239 |
| 11~15 |
428 |
512 |
| 18.5～22 |
473 |
557 |
| Accessoires standardessories comprennent : admission, silencieux de sortie, manomètre de pression négative, base, cache-courroie, soupape de décharge de vide, courroie triangulaire. |
| Le poids ci-dessus est uniquement pour les accessoires standard, moteur exclu. |
Fourniture standard de l'étendue
1. corps principal de la soufflante
2. soupape de sécurité à vide
3. silencieux d'entrée
4. silencieux de sortie
5. base publique (avec cache-courroie)
6. joint flexible en caoutchouc et tampon antichoc
7. poulie de soufflante
8. manomètre
9. courroie
10. boulons et écrous et autres pièces de connexion
11. moteur
