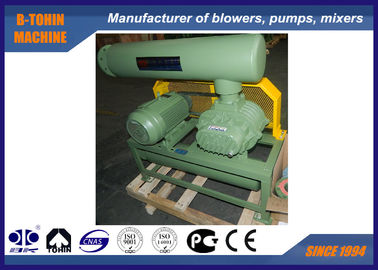

Turbine à dépression entraînée par un moteur électrique rotatoire de la pompe à vide -40KP de ventilateur de racines

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	BK
Certification:	ISO9001/ISO14001
Numéro de modèle:	BV5006

Conditions de paiement et expédition:

Quantité de commande min:	1 jeu
Prix:	Négociable
Détails d'emballage:	Le ventilateur en bois standard de racines de série du caseAbout BKW BKW d'exportation hérite de la
Délai de livraison:	5 à 20 jours ouvrables, dépend de la quantité d'ordre et des spécifications
Conditions de paiement:	L / C, T / T
Capacité d'approvisionnement:	80 ensembles par mois

Contact

Description de produit détaillée

Type:	sauction de vide, type de racines	Capacité aérienne:	30,72-12,51 m3/min
Pression différentielle de refoulement:	-10KPA ~ -40KPA	Puissance du moteur:	5.5-7.5/11-15/18.5-22KW
Porte de décharge:	DN100 ((4 ̊)	Type de refroidissement:	Air
Vitesse:	850 à 2000 tours par minute	Poids:	241 kg
Type entraîné:	entraîné par un moteur électrique, relié par la ceinture et la poulie
Mettre en évidence:	pompe de ventilateur , pompe à vide de ventilateur

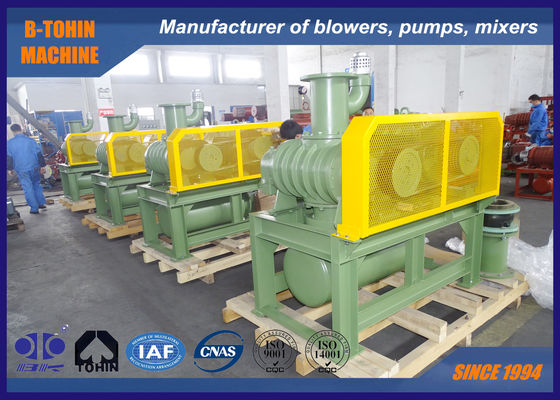

Soufflante à vide à lobes rotatifs, -40KP, soufflante à vide entraînée par moteur

À propos de la pompe à vide BK

La pompe à vide BK est conçue pour une utilisation sous vide de -10KAP à -40KPA. Elle est largement utilisée dans le transport de produits alimentaires, la métallurgie, l'industrie chimique et le revêtement électronique. Elle se caractérise par des performances stables et une structure compacte.

Spécifications

Modèle	BV5006
Capacité d'air	3.72-12.51m³/min
Pression différentielle de refoulement	-10 ~ -40KPA
Vitesse de rotation	850-2000rpm
Type de moteur	5.5-7.5/11-15/18.5-22KW 380/400/415/440V, 3PHASES, 50/60HZ
Marque du moteur	Standard : Moteur Siemens Beide ou Wannan Moteur Siemens et ABB en option
Type d'installation	Standard : type horizontal. Type vertical disponible en option
Poids net de la soufflante sans moteur	204kg
Taille d'emballage approximative	1.51.051.75m (longueurlargeurhauteur)

Fiche de paramètres

Modèle	Diamètre du port (MM)	Vitesse	Capacité d'entrée (m3/min)et puissance sur l'arbre (KW)
			-0.1kgf/cm2		-0.2kgf/cm2		-0.3kgf/cm2		-0.4kgf/cm2
			-1000mmH2O		-2000mmH2O		-3000mmH2O		-4000mmH2O
			-0.01Mpa		-0.02Mpa		-0.03Mpa		-0.04Mpa
		rpm	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW
BV5006	100(4")	850	4.74	1.51	4.32	2.54	3.99	3.84	3.72	4.41
		1000	5.75	1.78	5.33	2.98	5.01	4.52	4.74	5.19
		1150	6.77	2.04	6.35	3.43	6.02	5.20	5.75	5.97
		1250	7.44	2.22	7.02	3.73	6.70	5.65	6.43	6.49
		1350	8.12	2.40	7.70	4.03	7.37	6.11	7.10	7.01
		1500	9.13	2.66	8.71	4.47	8.39	6.78	8.12	7.79
		1600	9.81	2.84	9.39	4.77	9.06	7.24	8.79	8.31
		1750	10.82	3.11	10.40	5.22	10.08	7.91	9.81	9.09
		1850	11.50	3.29	11.08	5.52	10.75	8.37	10.48	9.61
		2000	12.51	3.55	12.09	5.97	11.77	9.05	11.50	10.39

Schéma de montage du pack soufflante

Turbine à dépression entraînée par un moteur électrique rotatoire de la pompe à vide -40KP de ventilateur de racines 0

BV Fiche de dimensions hors tout																	Unité:mm
Type	Diamètre du port	Puissance du moteur	A	B	C	D	E	F	G	H	K	M	N	0	P	Q	n-M16×h	Poids (kg)
BV5006	100(4")	5.5～7.5	1220	980	90	228	592	199	234	1216	170	369	433	150	230	18	4-M16×300	204
		11～15										489	553
		18.5～22										534	598
Accessoires standardessories comprennent : admission, silencieux de sortie, manomètre de pression négative, base, cache-courroie, soupape de décharge de vide, courroie trapézoïdale.
Le poids ci-dessus est uniquement pour les accessoires standard, moteur exclu.
