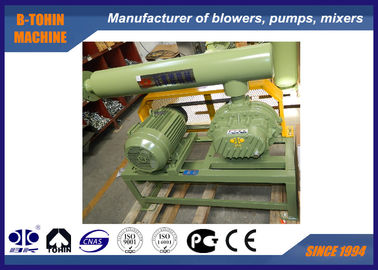

Pompe à vide de ventilateur de 3 racines de lobe avec de la pression maximum 40KP de vide

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	BK
Certification:	ISO9001/ISO14001
Numéro de modèle:	BV5003

Conditions de paiement et expédition:

Quantité de commande min:	1 jeu
Prix:	Négociable
Détails d'emballage:	Le ventilateur en bois standard de racines de série du caseAbout BKW BKW d'exportation hérite de la
Délai de livraison:	5 à 20 jours ouvrables, dépend de la quantité d'ordre et des spécifications
Conditions de paiement:	L / C, T / T
Capacité d'approvisionnement:	80 ensembles par mois

Contact

Description de produit détaillée

Le type:	sauction de vide, type de racines	Capacité aérienne:	1.92-7.38 m3/min
Pression différentielle de refoulement:	-10 KPA ~ -50 KPA	Puissance du moteur:	5.5-7.5/11-15KW
Porte de décharge:	DN65 ((2,5 ̊)	Type de refroidissement:	Air
Type entraîné:	entraîné par un moteur électrique, relié par la ceinture et la poulie	Poids:	171kg
Vitesse:	850 à 2000 tours par seconde
Mettre en évidence:	type pompe à vide de racines , pompe de ventilateur

Pompe à vide Roots à 3 lobes, pression de vide maximale 40KP

À propos de la pompe à vide BK

La pompe à vide BK est destinée à une utilisation sous vide de -10KAP à -50KPA. Elle est appliquée dans le transport de produits alimentaires, la métallurgie, l'industrie chimique et le revêtement électronique.

Spécifications

Modèle	BV 5003
Capacité d'air	1.92-7.38m³/min
Pression différentielle de refoulement	-10 ~ -50KPA
Vitesse de rotation	850-2000rpm
Type de moteur	1.5-7.5KW 380/400/415/440V, 3PHASES, 50/60HZ
Marque du moteur	Standard : Moteur Siemens Beide ou Wannan Moteur Siemens et ABB en option
Type d'installation	Standard : type horizontal. Type vertical disponible en option
Poids net de la soufflante sans moteur	171kg
Taille d'emballage approximative	1.640.751.6m (longueurlargeurhauteur)

Fiche de paramètres

Modèle	Diamètre du port	Vitesse	Capacité d'entrée (m3/min) et puissance de l'arbre (KW)
			-0.1kgf/cm2		-0.2kgf/cm2		-0.3kgf/cm2		-0.4kgf/cm2		-0.5kgf/cm2
			-1000mmH2O		-2000mmH2O		-3000mmH2O		-4000mmH2O		-5000mmH2O
			-0.01Mpa		-0.02Mpa		-0.03Mpa		-0.04Mpa		-0.05Mpa
		rpm	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW
BV5003	65(2.5")	850	2.75	0.97	2.47	1.61	2.25	2.45	2.07	2.77	1.92	3.38
		1000	3.35	1.15	3.07	1.89	2.86	2.89	2.68	3.26	2.52	3.97
		1150	3.96	1.32	3.67	2.18	3.46	3.32	3.28	3.75	3.12	4.57
		1250	4.36	1.43	4.08	2.36	3.86	3.61	3.68	4.08	3.52	4.96
		1350	4.76	1.55	4.48	2.55	4.27	3.89	4.08	4.4	3.93	5.36
		1500	5.36	1.72	5.08	2.84	4.87	4.33	4.69	4.89	4.53	5.96
		1600	5.77	1.83	5.48	3.03	5.27	4.62	5.09	5.22	4.93	6.36
		1750	6.37	2.01	6.09	3.31	5.87	5.05	5.69	5.71	5.54	6.95
		1850	6.77	2.12	6.49	3.5	6.28	5.34	6.1	6.03	5.94	7.35
		2000	7.38	2.29	7.09	3.78	6.88	5.77	6.7	6.52	6.54	7.94

Schéma d'assemblage de l'ensemble soufflante

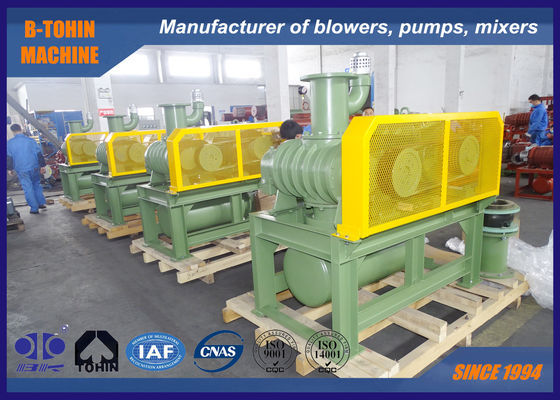

Pompe à vide de ventilateur de 3 racines de lobe avec de la pression maximum 40KP de vide 0

BV Fiche de dimensions hors tout																	Unité:mm
Type	Diamètre du port	Puissance du moteur	A	B	C	D	E	F	G	H	K	M	N	0	P	Q	n-M16×h	Poids (kg)
BV5003	65(2.5")	5.5～7.5	1190	940	90	200	532	172	200	1072	133	346	410	115	190	18	4-M16×300	171
		11～15										474	538
Accessoires standardessories comprennent : admission, silencieux de sortie, manomètre de pression négative, base, cache-courroie, soupape de sécurité de vide, courroie trapézoïdale.
Le poids ci-dessus est uniquement pour les accessoires standard, moteur exclu.
