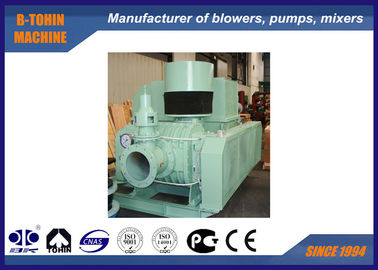

Le contrat enracine le ventilateur rotatoire de lobe, 8400m3/hour lissant le ventilateur rotatoire

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	BK
Certification:	ISO9001/ISO14001/CE
Numéro de modèle:	BKW10034

Conditions de paiement et expédition:

Quantité de commande min:	1 jeu
Prix:	Négociable
Détails d'emballage:	cas en bois standard d'exportation
Délai de livraison:	5 à 20 jours ouvrables, dépend de la quantité d'ordre et des spécifications
Conditions de paiement:	L / C, T / T
Capacité d'approvisionnement:	50 jeux par mois

Contact

Description de produit détaillée

Nom:	Ventilateur rotatoire de lobe de racines	Taper:	Type de racines de déplacement positif, trois lobes
Capacité aérienne:	67,76-166,9 m³/min	Pression différentielle de décharge:	60-100KPA
Puissance du moteur:	75 à 315 kW	Alésage de décharge:	DN350(14")
Type entraîné:	entraîné par le moteur, relié par la courroie et la poulie	Type d'installation:	Vertical, horizontal disponible également
Mettre en évidence:	ventilateur positif rotatoire , ventilateur rotatoire de lobe

Soufflante à lobes rotatifs à racines compactes, 8400m3/heure, soufflante à air à lavage à contre-courant

Applications

Largement utilisé dans le traitement des eaux usées, l'industrie pétrochimique, le ciment, l'énergie, la métallurgie et le transport pneumatique dans divers secteurs.

Spécifications

Modèle	BKW10034S
Capacité d'air	67.76-166.90m³/min
Pression différentielle de refoulement	60-100KPA
Vitesse de rotation	700-1400tr/min
Volume d'eau de refroidissement	25 l/min
Type de moteur	75-315KW 380/400/415/440V, 3 PHASES, 50/60HZ
Type d'installation	Type vertical
Poids net de la soufflante sans moteur	1900kg
Dimensions d'emballage approximatives	2.72.12.65m (LlH)

Caractéristiques

1. Les rotors spécialement conçus fonctionnent en douceur
2. Grande capacité d'air
3. Non-polluant. Air propre en sortie
4. Structure compacte facile à installer et sûre à utiliser

Fiche technique

Modèle	Vitesse	Capacité d'admission (m3/min) et puissance d'arbre (KW)
		0.6kgf/cm2		0.7kgf/cm2		0.8kgf/cm2		0.9kgf/cm2		1.0kgf/cm2
		6000mmH2O		7000mmH2O		8000mmH2O		9000mmH2O		10000mmH2O
		0.06Mpa		0.07Mpa		0.08Mpa		0.09Mpa		0.1Mpa
	tr/min	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW
BKW10034S	700	71.47	100.60	69.55	111.8	67.76	123
Diamètre du port :	850	91.91	122.2	89.99	135.7	88.21	149.30	86.53	162.9	84.95	176.4
DN350(14")	1000	112.4	143.7	110.4	159.7	108.7	175.7	107.0	191.6	105.4	207.6
	1150	132.8	165.3	130.9	183.6	129.1	202.0	127.4	220.3	125.8	238.70
	1250	146.4	179.7	144.5	199.6	142.7	219.6	141.1	239.5	139.5	259.5
	1400	166.9	201.2	165.0	223.6	163.2	245.9	161.5	268.2	159.9	290.6

Structure du corps principal de la soufflante

Le contrat enracine le ventilateur rotatoire de lobe, 8400m3/hour lissant le ventilateur rotatoire 0

Sens d'écoulement de l'eau de refroidissement

Le contrat enracine le ventilateur rotatoire de lobe, 8400m3/hour lissant le ventilateur rotatoire 1

Dessin d'assemblage du groupe de soufflante

Le contrat enracine le ventilateur rotatoire de lobe, 8400m3/hour lissant le ventilateur rotatoire 2

Portée de la fourniture standard

1. Soufflante à arbre
2. Silencieux d'admission (avec filtre à air)
3. Silencieux de refoulement
4. Soupape de décharge
5. Clapet anti-retour
6. Joint flexible
7. Manomètre
8. Poulie de soufflante et poulie de moteur
9. Courroie trapézoïdale
10. Carter de courroie
11. Base commune
12. Moteur
