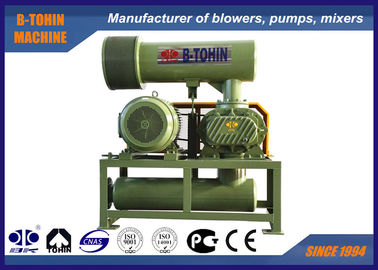

60-100KPA enracine le ventilateur rotatoire de lobe, ventilateur à faible bruit pneumatique d'aération

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	BK
Certification:	ISO9001/ISO14001/CE
Numéro de modèle:	BKW7006

Conditions de paiement et expédition:

Quantité de commande min:	1 jeu
Prix:	Négociable
Détails d'emballage:	cas en bois standard d'exportation
Délai de livraison:	5 à 20 jours ouvrables, dépend de la quantité d'ordre et des spécifications
Conditions de paiement:	L / C, T / T
Capacité d'approvisionnement:	100 jeux par mois

Contact

Description de produit détaillée

Nom:	Ventilateur rotatoire de lobe de racines	Taper:	Type de racines de déplacement positif, trois lobes
Capacité aérienne:	4,4-14,94 m3/min	Pression différentielle de décharge:	60-100KPA
Puissance du moteur:	15-37W	Alésage de décharge:	DN100 ((4 ̊)
Type entraîné:	entraîné par le moteur, relié par la courroie et la poulie	Type d'installation:	Vertical, horizontal disponible également
Mettre en évidence:	ventilateur positif rotatoire , ventilateur rotatoire de lobe

Soufflante à lobes Roots 60-100 KPa, soufflante d'aération pneumatique à faible bruit

Sur la base de la technologie introduite d'Amérique, nous avons développé les soufflantes Roots de la série BKW avec trois lobes et une structure de refroidissement par eau. Grâce au système de refroidissement par eau adopté, il peut atteindre une pression maximale de 100 KPa.

Spécifications

Modèle	BKW7006
Capacité d'air	4.27-14.50m³/min
Pression différentielle de refoulement	60-100KPa
Vitesse de rotation	700-1500 tr/min
Volume d'eau de refroidissement	6 L/min
Type de moteur	11-15/18.5-22/30/37-45KW 380/400/415/440V, 3 PHASES, 50/60HZ
Type d'installation	Standard : type horizontal. Type vertical disponible en option
Poids net de la soufflante sans moteur	400kg
Dimensions approximatives de l'emballage	1.81.22m (LlH)

Applications

1. Traitement des eaux usées ;

2. Collecte de poussières après combustion ;
3. Équipement de dépoussiérage ;
4. Déshydratation sous vide pour le séchage, industrie papetière ;
5. Ventilation, désolation, soin de l'environnement ;
6. Évacuation et séchage, transport d'air ;
7. Gaz, transport en vrac, aquarium ;
8. Transport par air, agitation de liquides ;

Fiche technique

Modèle	Vitesse	Capacité d'admission (m3/min) et puissance d'arbre (KW)										Eau de refroidissement
		0.6kgf/cm2		0.7kgf/cm2		0.8kgf/cm2		0.9kgf/cm2		1.0kgf/cm2
		6000mmH2O		7000mmH2O		8000mmH2O		9000mmH2O		10000mmH2O
		0.06Mpa		0.07Mpa		0.08Mpa		0.09Mpa		0.1Mpa
	tr/min	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	L/min
BKW7006	700	5.01	9.74	4.74	11.29	4.50	12.83	4.27	13.29			6
Diamètre du port : 100 (4")	850	6.79	11.83	6.52	13.70	6.28	15.58	6.04	16.13	5.83	17.98
	1000	8.57	13.92	8.30	16.12	8.06	18.33	7.82	18.98	7.61	21.16
	1150	10.35	16.01	10.07	18.54	9.84	21.08	9.60	21.83	9.39	24.33
	1250	11.53	17.40	11.26	20.15	11.02	22.91	10.79	23.72	10.57	26.45
	1400	13.31	19.49	13.04	22.57	12.80	25.66	12.56	26.57	12.35	29.62
	1500	14.50	20.88	14.22	24.18	13.99	27.49	13.75	28.47	13.54	31.74

Structure du corps principal de la soufflante

60-100KPA enracine le ventilateur rotatoire de lobe, ventilateur à faible bruit pneumatique d'aération 0

Sens d'écoulement de l'eau de refroidissement

60-100KPA enracine le ventilateur rotatoire de lobe, ventilateur à faible bruit pneumatique d'aération 1

Dessin d'assemblage du groupe de soufflante

60-100KPA enracine le ventilateur rotatoire de lobe, ventilateur à faible bruit pneumatique d'aération 2

Portée de l'approvisionnement standard

1. Soufflante à arbre

2. Silencieux d'admission (avec filtre à air)

3. Silencieux de refoulement

4. Soupape de décharge

5. Clapet anti-retour

6. Joint flexible

7. Manomètre

8. Poulie de soufflante et poulie de moteur

9. Courroie trapézoïdale

10. Carter de courroie
11. Base commune
