Aperçu ProduitsVentilateur de trois racines de lobe

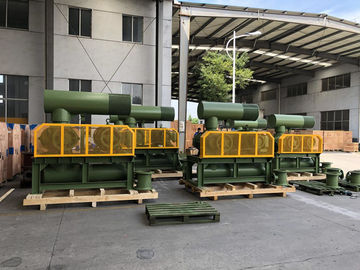

Le ventilateur à faible bruit de racines de lobe de l'air trois avec de la pression 10-60KPA enracine l'aérateur

Le ventilateur à faible bruit de racines de lobe de l'air trois avec de la pression 10-60KPA enracine l'aérateur

Le ventilateur à faible bruit de racines de lobe de l'air trois avec de la pression 10-60KPA enracine l'aérateur
Low Noise Air Three Lobe Roots Blower with Pressure 10-60KPA Roots Aerator
Le ventilateur à faible bruit de racines de lobe de l'air trois avec de la pression 10-60KPA enracine l'aérateur
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: BK
Certification: ISO9001/ISO14001/CE
Numéro de modèle: BK8016S
Conditions de paiement et expédition:
Quantité de commande min: 1 jeu
Prix: Négociable
Détails d'emballage: cas en bois standard d'exportation
Délai de livraison: 5 à 20 jours ouvrables, dépend de la quantité d'ordre et des spécifications
Conditions de paiement: L / C, T / T
Capacité d'approvisionnement: 100 jeux par mois
Contact
Description de produit détaillée
Nom: Un souffleur à trois lobes Capacité aérienne: 150,21 à 47,14 m3/min
Pression maximale de décharge: 80 KPa Puissance du moteur: 30-90KW
Alésage de décharge: DN150 (6 ¢) Application:: Aération, contre-lavage, convoyeur pneumatique, appliqué au traitement de l'eau, cimenterie, imprime
Principaux matériaux: Fonte Origine de la technologie: USA
Marque de roulement: NSK, SKF selon le choix du client RPM du souffleur: 700 à 1500 tours par minute
Tension: 380v / 400v / 415v / 440v / personnalisé Fréquence: 75*75mm 50*100mm 50*200mm
Application: traitement des eaux usées Type d'installation:: Horizontale ou verticale
Mettre en évidence:

Ventilateur de 3 racines de lobe

,

ventilateur de transport pneumatique

Soufflante à racines à trois lobes positive, pression 10-80 KPA, vitesse de rotation 700-1500 tr/min


La soufflante Roots est largement utilisée dans l'électricité, le pétrole, l'industrie sidérurgique, la fumigation, l'alimentation, la production d'oxygène, le filage,

l'emballage sous vide, la fabrication du papier, l'aquaculture, le traitement des eaux usées, le transport pneumatique, etc.





Spécifications :



Modèle

BK8016S

Capacité d'air

15,21-47,14 m3/min

Pression différentielle de refoulement

10-80 KPA

Vitesse de rotation

700-1500 tr/min

Type de moteur

30 KW-90 KW

380/400/415/440V, 3 phases, 50/60 HZ, moteur à fréquence variable également disponible

Type d'installation

Standard : type horizontal

Type vertical disponible en option
Couleur Personnalisé, standard RAL6011

Poids net de la soufflante sans moteur

800 kg

Dimensions approximatives de l'emballage.

2,1*1,5*2,35 (longueur*largeur*hauteur)





Caractéristiques :

1. Engrenages de synchronisation hélicoïdaux pour un fonctionnement fluide

2. Compact, flexibilité d'installation offrant plus de choix aux utilisateurs.

3. Structure monobloc de la turbine, plus stable en fonctionnement.

4. Joints d'étanchéité importés en caoutchouc fluoré, résistant à l'usure et aux hautes températures.

5. Faibles vibrations et consommation d'énergie économique.





Fiche technique

Modèle Diamètre du port
(MM)		 Vitesse Capacité d'admission (m3/min) et puissance d'arbre (KW)
0,1 kgf/cm2 0,2 kgf/cm2 0,3 kgf/cm2  0,4 kgf/cm2
1000 mmH2O 2000 mmH2O 3000 mmH2O 4000 mmH2O
0,01 Mpa 0,02 Mpa 0,03 Mpa 0,04 Mpa
tr/min m3/min KW m3/min KW m3/min KW m3/min KW
BK8016S 150 (6") 700 20,17 11,16 18,75 13,93 17,67 16,69 16,75 19,45
850 25,23 13,55 23,81 16,91 22,72 20,26 21,81 23,62
1000 30,29 15,95 28,87 19,89 27,78 23,84 26,86 27,79
1150 35,34 18,34 33,93 22,88 32,84 27,42 31,92 31,95
1250 38,72 19,93 37,30 24,87 36,21 29,80 35,29 34,73
1400 43,77 22,33 42,35 27,85 41,26 33,38 40,35 38,90
1500 47,14 23,92 45,72 29,84 44,64 35,76 43,72 41,68



Modèle Diamètre du port
(MM)		 Vitesse Capacité d'admission (m3/min) et puissance d'arbre (KW)
0,5 kgf/cm2  0,6 kgf/cm2 0,7 kgf/cm2 0,8 kgf/cm2
5000 mmH2O 6000 mmH2O 7000 mmH2O 8000 mmH2O
0,05 Mpa 0,06 Mpa 0,07 Mpa 0,08 Mpa
tr/min m3/min KW m3/min KW m3/min KW m3/min KW
BK8016S 150 (6") 700 15,94 22,21 15,21 24,98 　 　 　 　
850 21,00 26,97 20,27 30,33 19,59 33,68 　 　
1000 26,05 31,73 25,32 35,68 24,65 39,63 24,02 43,57
1150 31,11 36,49 30,38 41,03 29,71 45,57 29,08 50,11
1250 34,48 39,67 33,75 44,60 33,08 49,53 32,45 54,47
1400 39,54 44,43 38,81 49,95 38,14 55,48 37,51 61,00
1500 42,91 47,60 42,18 53,52 41,51 59,44 40,88 65,36






Structure du corps principal de la soufflante


Le ventilateur à faible bruit de racines de lobe de l'air trois avec de la pression 10-60KPA enracine l'aérateur 0



N°

Nom de la pièce

Qté.



N°

Nom de la pièce

Qté.



N°

Nom de la pièce

Qté.

1

Pied

2



9

Couvercle d'extrémité gauche

1



17

Réservoir d'huile

1

2

Boulon hexagonal

4



10

Goupille cylindrique

4



18

Engrenage

2

3

Joint anti-poussière

1



11

Corps

1



19

Clavette

2

4

Turbine motrice

1



12

Joint d'étanchéité

4



20

Manchon axial

2

5

Roulement d'extrémité motrice

2



13

Couvercle d'extrémité droit

1



21

Roulement d'extrémité d'engrenage

2

6

Turbine menée

2



14

Boulon

16



22

Plaque de roulement

2

7

Capot anti-poussière

1



15

Respirateur

1



23

Cale réglable

plusieurs

8

Nippe de graissage

2



16

Boulon de fixation

8



24

Écrou magnétique

1





Dessin d'assemblage du groupe de soufflante



Le ventilateur à faible bruit de racines de lobe de l'air trois avec de la pression 10-60KPA enracine l'aérateur 1





Portée de la fourniture standard



1. Soufflante à arbre nu

2. Vanne de décharge

3. Clapet anti-retour type wafer

4. Silencieux d'admission (avec filtre à air)

5. Silencieux de refoulement

6. Base de la soufflante et du moteur (avec carter de courroie)

7. Joint flexible en caoutchouc et amortisseur

8. Poulie moteur

9. Manomètre

10. Courroie trapézoïdale

11. Boulons, écrous et autres pièces de connexion

12. Moteur électrique
