Aperçu ProduitsVentilateur de trois racines de lobe

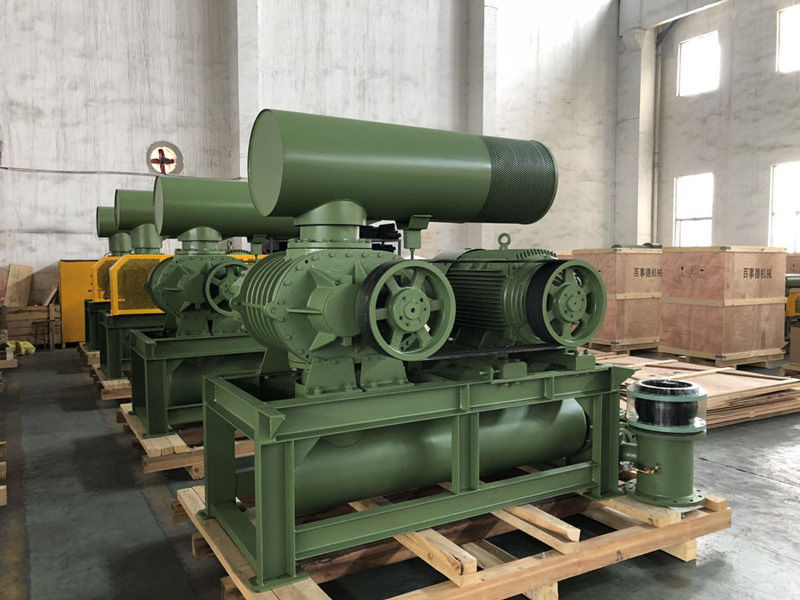

Faites pression sur 10-50KPA le ventilateur de racines de lobe du positif 3 avec la vitesse rotatoire 700-1500rpm

Faites pression sur 10-50KPA le ventilateur de racines de lobe du positif 3 avec la vitesse rotatoire 700-1500rpm

Faites pression sur 10-50KPA le ventilateur de racines de lobe du positif 3 avec la vitesse rotatoire 700-1500rpm
Pressure 10-50KPA Positive 3 Lobe Roots Blower with rotary speed 700-1500rpm
Faites pression sur 10-50KPA le ventilateur de racines de lobe du positif 3 avec la vitesse rotatoire 700-1500rpm
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: BK
Certification: ISO9001/ISO14001/CE
Numéro de modèle: BK7018
Conditions de paiement et expédition:
Quantité de commande min: 1 jeu
Prix: Négociable
Détails d'emballage: cas en bois standard d'exportation
Délai de livraison: 5 à 20 jours ouvrables, dépend de la quantité d'ordre et des spécifications
Conditions de paiement: L / C, T / T
Capacité d'approvisionnement: 100 jeux par mois
Contact
Description de produit détaillée
Nom: Un souffleur à trois lobes Capacité aérienne: 180,98 à 50,47 m3/min
Pression différentielle de décharge: 10-50KPA Puissance du moteur: 11 à 45/55 kW
Alésage de décharge: DN200 (8 ¢) Application:: Aération, contre-lavage, convoyeur pneumatique, appliqué au traitement de l'eau, cimenterie, imprime
Principaux matériaux: Fonte Origine de la technologie: USA
Lié par: Ceinture et poulie Tension: 380v / 400v / 415v / 440v / personnalisé
Fréquence: 75*75mm 50*100mm 50*200mm Application: traitement des eaux usées
Type d'installation:: Horizontale ou verticale
Mettre en évidence:

Ventilateur de 3 racines de lobe

,

ventilateur de transport pneumatique

Soufflante à trois lobes positive, pression 10-50KPA, vitesse de rotation 700-1500 tr/min



Utilisé dans l'industrie pétrochimique, les matériaux de construction, l'énergie électrique, la métallurgie, les engrais chimiques, les mines, les ports, le textile, l'alimentation, la fabrication du papier, l'aquaculture et le traitement des eaux usées et d'autres domaines, principalement utilisé pour transporter l'air. Pour le gaz et l'hydrogène, l'acétylène, le dioxyde de carbone, les gaz inflammables, explosifs et corrosifs, veuillez vous référer à notre autre modèle de soufflante à biogaz série YU-EG.



Spécifications :



Modèle

BK7018

Capacité d'air

18.98-50.47m3/min

Pression différentielle de refoulement

10-50KPA

Vitesse de rotation

700-1500 tr/min

Type de moteur

11-45/55KW

380/400/415/440V, 3 phases, 50/60HZ, moteur à fréquence variable également disponible

Type d'installation

Standard : type horizontal

Type vertical disponible en option
Couleur Personnalisé, standard RAL6011

Poids net de la soufflante sans moteur

564 kg

Dimensions approximatives de l'emballage

1.8*1.3*2.2 (longueur*largeur*hauteur)





Caractéristiques :

1. Engrenages de synchronisation hélicoïdaux pour un fonctionnement fluide

2. Compact, flexibilité d'installation offrant plus de choix aux utilisateurs.

3. Structure intégrale de la roue, plus stable dans la transmission du flux d'air

4. Adoption de joints d'huile importés en caoutchouc fluoré, résistant à l'usure et aux hautes températures.

5. Faibles vibrations et consommation d'énergie économique.





Tableau des paramètres



Modèle Diamètre du port (mm) Vitesse Capacité d'admission (m3/min) et puissance à l'arbre (KW)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2 0.5kgf/cm2
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O 5000mmH2O
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa
tr/min m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW
BK7018 200(8") 700 21.97 6.55 20.73 10.70 19.77 14.52 18.98 19.46
850 27.32 7.96 26.07 13.00 25.11 17.63 24.32 23.62 23.61 26.82
1000 32.66 9.36 31.41 15.29 30.45 20.74 29.67 27.79 28.95 31.55
1150 38.00 10.76 36.75 17.58 35.79 23.85 35.01 31.96 34.30 36.28
1250 41.56 11.70 40.32 19.11 39.35 25.92 38.57 34.74 37.86 39.44
1400 46.90 13.11 45.66 21.40 44.70 29.03 43.91 38.91 43.20 44.17
1500 50.47 14.04 49.22 22.93 48.26 31.11 47.47 41.69 46.76 47.33



Structure du corps principal de la soufflante


Faites pression sur 10-50KPA le ventilateur de racines de lobe du positif 3 avec la vitesse rotatoire 700-1500rpm 0





N°

Nom de la pièce

Qté



N°

Nom de la pièce

Qté



N°

Nom de la pièce

Qté

1

Pied

2



9

Couvercle d'extrémité gauche

1



17

Réservoir d'huile

1

2

Boulon hexagonal

4



10

Goupille cylindrique

4



18

Engrenage

2

3

Joint anti-poussière

1



11

Boîtier

1



19

Clavette

2

4

Roue motrice

1



12

Joint d'étanchéité

4



20

Manchon axial

2

5

Roulement d'extrémité motrice

2



13

Couvercle d'extrémité droit

1



21

Roulement d'extrémité d'engrenage

2

6

Roue menée

2



14

Boulon

16



22

Plaque de roulement

2

7

Cache-poussière

1



15

Respirateur

1



23

Cale réglable

plusieurs

8

Graisseur

2



16

Boulon de fixation

8



24

Écrou magnétique

1





Dessin d'assemblage du groupe de soufflante



Faites pression sur 10-50KPA le ventilateur de racines de lobe du positif 3 avec la vitesse rotatoire 700-1500rpm 1





Portée de la fourniture standard



1. Soufflante à arbre nu

2. Vanne de décharge

3. Clapet anti-retour à bride (type mince)

4. Silencieux d'admission (avec filtre à air)

5. Silencieux de refoulement

6. Base de la soufflante et du moteur (avec carter de courroie)

7. Joint flexible en caoutchouc et amortisseur

8. Poulie moteur

9. Manomètre

10. Courroie trapézoïdale

11. Boulons et écrous et autres pièces de connexion

12. Moteur électrique
