Lieu d'origine: | La Chine |
Nom de marque: | BK |
Certification: | ISO9001/ISO14001/CE |
Numéro de modèle: | BK5003 |
Quantité de commande min: | 1 jeu |
---|---|
Prix: | Negotiation |
Détails d'emballage: | cas en bois standard d'exportation |
Délai de livraison: | 5 à 20 jours ouvrables, dépend de la quantité d'ordre et des spécifications |
Conditions de paiement: | L / C, T / T |
Capacité d'approvisionnement: | 100 jeux par mois |
Nom: | Un souffleur à trois lobes | Le type: | Type de racines de déplacement positif, trois lobes |
---|---|---|---|
Capacité aérienne: | 10,77 à 7,38 m3/min | Déchargez la différence de pression: | 10-80KPA |
Puissance du moteur: | 1.5-15kw | Porte de décharge: | DN65 (2,5 ̊) |
Type de refroidissement: | L'air | Applications:: | Aération, contre-lavage, transport pneumatique, appliqué au traitement de l'eau, au ciment, au débla |
Voltage: | Pour les appareils à commande automatique: | Fréquence: | 50 Hz/60 Hz |
Surligner: | enracine le ventilateur de lobe,ventilateur de transport pneumatique |

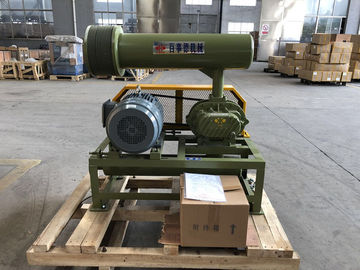

10KPA - 80KPA BK5003, souffleur d' air pour racines
À propos de BK
BK Roots Blower est une sorte de produit conçu et fabriqué selon la technologie de pointe.
Ce type de souffleur est caractérisé par une structure simple et un rendement volumétrique élevé.
Les spécifications:
Modèle |
BK5003 |
Capacité aérienne |
1.77 à 7.38m3/min |
Différentielle de pression de décharge |
10 à 80 KPA |
Vitesse de rotation |
850 à 2000 tours par minute |
Type de moteur |
1.5 à 15 kW Le système de freinage doit être équipé d'un dispositif de freinage à haute tension. |
Marque de moteur |
Standard: moteur Siemens Beide ou Wannan Moteur Siemens et ABB à votre choix |
Type d'installation |
Standard: type horizontal. Type vertical disponible selon votre choix |
N.W. du souffleur sans moteur |
171 kg |
Taille de l'emballage Approximativement. |
1.64*0,75*1,6m (longueur*largeur*hauteur) |
Caractéristiques |
1. engrenages de réglage à hélice pour un fonctionnement en douceur 2Compacte, la flexibilité d'installation offre aux utilisateurs plus de choix. 3- Structure intégrale de la roue et de l'arbre pour un fonctionnement stable 4Adoptez des joints d'huile importés en caoutchouc fluoré avec une bonne usure résistance et résistance à haute température. 5Faible bruit, faible vibration et faible consommation d'énergie. |
Fiche de paramètres
Le numéro de l'art. | Port Je vous en prie. (MM) |
Vitesse | Capacité d'entrée (m)3/min) et puissance de l'arbre (KW) sous différentes pressions | |||||||
0.1 kgf/cm2 | 0.2 kgf/cm2 | 00,3 kgf/cm2 | 00,4 kgf/cm2 | |||||||
1000 mmH2Je vous en prie. | Pour les véhicules à moteur2Je vous en prie. | 3 000 mmH2Je vous en prie. | Pour les véhicules à moteur2Je vous en prie. | |||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | |||||||
Rpm | - Je vous en prie3/min | KW | - Je vous en prie3/min | KW | - Je vous en prie3/min | KW | - Je vous en prie3/min | KW | ||
BK5003 | 65 (((2,5") | 850 | 2.75 | 0.97 | 2.47 | 1.61 | 2.25 | 2.45 | 2.07 | 2.77 |
1000 | 3.35 | 1.15 | 3.07 | 1.89 | 2.86 | 2.89 | 2.68 | 3.26 | ||
1150 | 3.96 | 1.32 | 3.67 | 2.18 | 3.46 | 3.32 | 3.28 | 3.75 | ||
1250 | 4.36 | 1.43 | 4.08 | 2.36 | 3.86 | 3.61 | 3.68 | 4.08 | ||
1350 | 4.76 | 1.55 | 4.48 | 2.55 | 4.27 | 3.89 | 4.08 | 4.4 | ||
1500 | 5.36 | 1.72 | 5.08 | 2.84 | 4.87 | 4.33 | 4.69 | 4.89 | ||
1600 | 5.77 | 1.83 | 5.48 | 3.03 | 5.27 | 4.62 | 5.09 | 5.22 | ||
1750 | 6.37 | 2.01 | 6.09 | 3.31 | 5.87 | 5.05 | 5.69 | 5.71 | ||
1850 | 6.77 | 2.12 | 6.49 | 3.5 | 6.28 | 5.34 | 6.1 | 6.03 | ||
2000 | 7.38 | 2.29 | 7.09 | 3.78 | 6.88 | 5.77 | 6.7 | 6.52 |
Le numéro de l'art. | Port Je vous en prie. (MM) |
Vitesse | Capacité d'entrée (m)3/min) et puissance de l'arbre (KW) sous différentes pressions | |||||||
0.5 kgf/cm2 | 00,6 kgf/cm2 | 00,7 kgf/cm2 | 00,8 kgf/cm2 | |||||||
Pour les véhicules à moteur:2Je vous en prie. | 6 000 mmH2Je vous en prie. | 7 000 mmH2Je vous en prie. | 8 000 mmH2Je vous en prie. | |||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||
Rpm | - Je vous en prie3/min | KW | - Je vous en prie3/min | KW | - Je vous en prie3/min | KW | - Je vous en prie3/min | KW | ||
BK5003 | 65 (((2,5") | 850 | 1.92 | 3.38 | 1.77 | 3.98 | ||||
1000 | 2.52 | 3.97 | 2.38 | 4.68 | ||||||
1150 | 3.12 | 4.57 | 2.98 | 5.38 | 2.85 | 6.39 | ||||
1250 | 3.52 | 4.96 | 3.38 | 5.85 | 3.25 | 6.95 | ||||
1350 | 3.93 | 5.36 | 3.79 | 6.32 | 3.65 | 7.51 | 3.53 | 8.47 | ||
1500 | 4.53 | 5.96 | 4.39 | 7.02 | 4.26 | 8.34 | 4.14 | 9.41 | ||
1600 | 4.93 | 6.36 | 4.79 | 7.49 | 4.66 | 8.9 | 4.54 | 10.03 | ||
1750 | 5.54 | 6.95 | 5.4 | 8.19 | 5.26 | 9.73 | 5.14 | 10.97 | ||
1850 | 5.94 | 7.35 | 5.8 | 8.66 | 5.67 | 10.29 | 5.54 | 11.6 | ||
2000 | 6.54 | 7.94 | 6.4 | 9.36 | 6.27 | 11.12 | 6.15 | 12.54 |
Structure du corps principal du souffleur
Description des pièces du souffleur
Enveloppe |
Fabriqué en fonte HT200 La structure adoptée pour amélioration de l'efficacité, usinage unique par centre CNC avec une grande précision
|
|
Rotoir (Arbre et roue) |
Fabriqué en fonte QT500 La roue et l'arbre sont coulés comme une partie intégrante. Adoption d'un planteur NC pour l'usinage pour atteindre une haute précision |
|
Points de roulement des engrenages |
Fabriqué en GCr15 Marque NSK, double rangée angulaire d'une épaisseur n'excédant pas 10 mm, charge axiale de support |
|
Points de roulement de l'entraînement |
Fabriqué en GCr15 Marque NSK, roulement à rouleaux cylindriques |
|
Équipement |
Fabriqué en 20CrMnTi Structure de la béquille pour une circulation plus fluide |
|
Sceaux à huile |
Fabriqués à partir de caoutchouc fluoré Marque CR, porte une température élevée et a une vie plus longue. |
Dessin d'assemblage de l'emballage du ventilateur
Fourniture standard de portée
1. corps principal du souffleur
2. soupape de dépression
3. soupape de contrôle
4. silencieux d'entrée (avec filtre à air)
5. silencieux de sortie
6. base publique (avec ceinture de sécurité)
7. joints souples en caoutchouc et plaquettes de choc
8. poulie
9. manomètre de pression
10. ceinture
11. boulons et écrous et autres pièces de raccordement
12. moteur
Questions fréquentes
1Quelles sont les informations que je dois fournir lors de l'enquête?
A: Capacité aérienne
B: la pression
C: Application
D: Environnement d'utilisation (température, pression atmosphérique)
Vous avez besoin d'un moteur?
Ou d'autres spécialités que vous nous donnez seront plus appréciées.
2Quelle est votre garantie?
Notre garantie est de 12 mois après avoir reçu le souffleur de racines. Pendant la période de garantie, remplacer les pièces endommagées gratuitement.services techniques de haute qualité et concessions de prix pour les pièces de rechange afin d'assurer un fonctionnement continu et sûr des équipements de haute qualité.
3Quelle est la durée de vie du souffleur de racines?
Dans un environnement d'utilisation normal
A. La durée de vie du souffleur est supérieure à 10 ans.
B - La durée de vie de l'impulseur est supérieure à 60 000 heures.
C- La durée de vie du roulement est supérieure à 50 000 heures.
D- La durée de vie des engins est supérieure à 60 000 heures.
4Quelles sont vos conditions d'emballage?
R: Généralement, nous emballons nos marchandises dans des boîtes en contreplaqué sans fumigation. Si vous avez un brevet enregistré légalement, nous pouvons emballer les marchandises dans vos boîtes de marque après avoir reçu vos lettres d'autorisation.
5Comment votre usine contrôle-t-elle la qualité des produits?
Nous avons un service d'inspection de qualité. Avant d'envoyer le produit, nous vérifions chaque produit. S'il y a un problème de qualité, nous en produirons un nouveau.
6Quelles sont vos conditions de paiement?
1. TT 30% en précompte et TT 70% après inspection avant expédition.
2.100% L/C irrévocable à l'heure.
