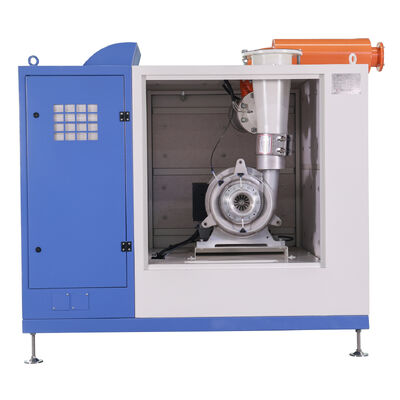

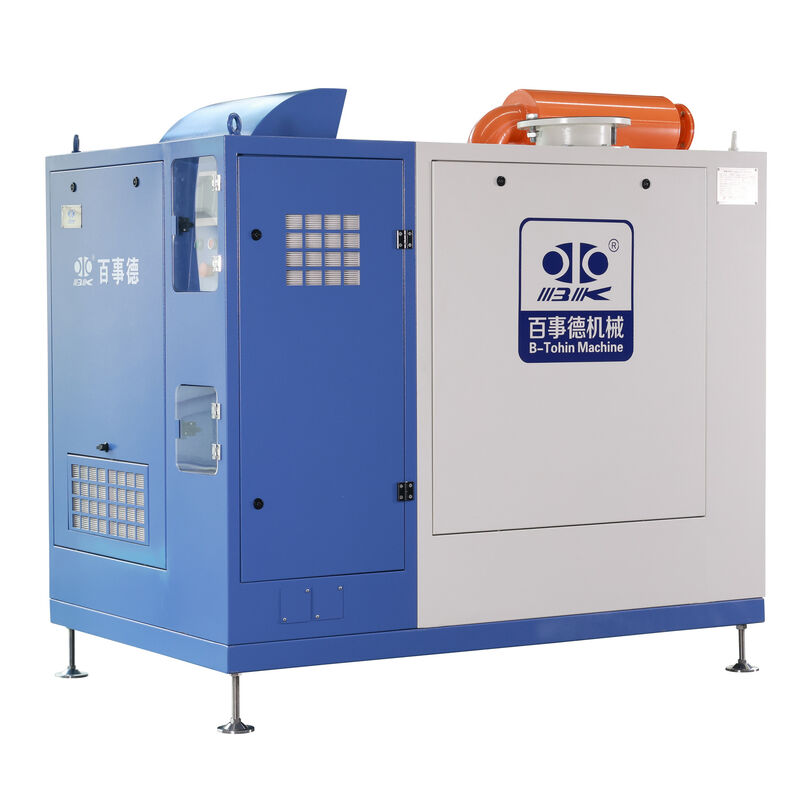

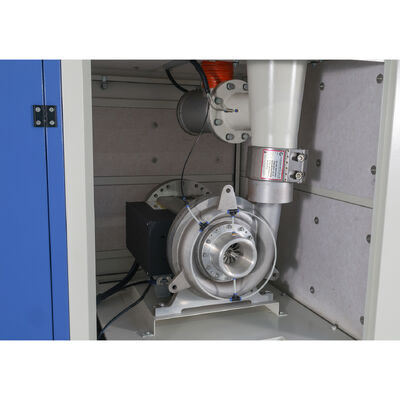

Ventilateur centrifuge à suspension magnétique à refroidissement par air, moteur à aimant permanent à grande vitesse MTB75, contrôle PLC

Ventilateur centrifuge à suspension magnétique à aimant permanent haute vitesse MTB75, refroidissement par air

Présentation de la machine

Le ventilateur centrifuge à suspension magnétique MTB intègre la technologie avancée de lévitation magnétique (suspension magnétique) à la mécanique des ventilateurs centrifuges pour créer une solution de flux d'air à haut rendement et à faible maintenance. En résumé, le ventilateur centrifuge à suspension magnétique MTB représente une solution de pointe pour les industries qui privilégient l'efficacité énergétique, la fiabilité et la propreté. Sa conception à entraînement par suspension magnétique en fait un investissement durable à long terme pour les applications critiques.

Avantages

Haute efficacité : Le fonctionnement avec moins de friction réduit la consommation d'énergie par rapport aux ventilateurs traditionnels.

Faible maintenance :Aucune lubrification ni pièce d'usure mécanique, minimisant les temps d'arrêt.

Fonctionnement silencieux :La réduction des vibrations et du bruit convient aux environnements sensibles au bruit (hôpitaux, laboratoires).

Propreté :La conception sans huile empêche la contamination, idéale pour les semi-conducteurs, la production pharmaceutique et le traitement des aliments.

Longue durée de vie :Élimine l'usure des roulements, prolongeant la durée de vie opérationnelle.

Caractéristique principale

1, Les rotors mâle et femelle du souffleur à vis sans huile sont conçus avec précision. Comparé au souffleur Roots, il peut réaliser une compression interne dans la cavité, avec une efficacité plus élevée et une économie d'énergie de 20 % supérieure dans les mêmes conditions de consommation d'énergie.

2, Flux d'air stable, moins de fluctuation du flux d'air lorsque la pression change.

3, Applicable à haute pression, faible bruit.

4, Disponible avec contrôle à distance intelligent PLC et différentes méthodes de communication, pratique pour la gestion des opérations.

Applications

1, Industriel : Traitement des eaux usées, transport pneumatique, alimentation en air de combustion.

2, CVC : Ventilation économe en énergie dans les grands bâtiments.

3, Haute technologie : Salles blanches, centres de données, installations médicales.

4, Renouvelable : Piles à combustible, systèmes de récupération d'énergie.

Technologie principale

1,1, Moteur à aimant permanent haute vitesse

Le moteur haute vitesse adopte un moteur synchrone à aimant permanent. Pour chaque modèle de moteur, un développement logiciel et matériel secondaire est effectué pour le variateur de fréquence, tout en optimisant l'appairage des réacteurs ou des filtres. L'efficacité du moteur et du variateur de fréquence est supérieure à 97 %, assurant un fonctionnement stable du moteur à basse température et une haute efficacité.

2,2, Système pneumatique

Plus de dix ans d'expérience dans le développement et la conception de machines à impulseurs. Chaque type d'impulseur a subi des tests de banc de longue durée pour garantir que ses performances aérodynamiques sont efficaces et fiables. L'efficacité de l'impulseur est supérieure à 87 %. En adoptant une régulation par conversion de fréquence, le réglage des aubes directrices est éliminé, ce qui entraîne un courant de démarrage plus faible et une plage de réglage plus large pour le ventilateur.

3,3, Technologie de refroidissement

Le ventilateur adopte une technologie de refroidissement par air coaxial, qui ne nécessite pas de système de refroidissement supplémentaire. La conception du canal de flux du système de refroidissement est raisonnable et la structure est fiable. Cette conception de refroidissement garantit que le ventilateur maintient des performances fiables dans divers environnements et conditions de travail, le rendant plus économe en énergie et plus fiable.

4,4, Roulement à suspension magnétique

Les roulements à lévitation magnétique sont un nouveau type de roulement qui utilise la force magnétique pour assurer le support. Ils sont sans contact, sans lubrification et scellés, avec de faibles vibrations, une longue durée de vie et des coûts de maintenance réduits. En collaborant avec des experts nationaux et internationaux exceptionnels en conception de roulements à lévitation magnétique, nous avons accumulé des années d'expérience dans la fabrication et l'utilisation de roulements à lévitation magnétique. Combiné à des années d'expérience en dynamique des rotors de machines à impulseurs à grande vitesse, nous pouvons fournir aux utilisateurs des roulements à lévitation magnétique efficaces et stables.

5,5, Aucune réduction de performance

Basé sur la technologie des roulements à lévitation magnétique, il n'y a pas de friction mécanique entre les pièces rotatives et stationnaires pendant le fonctionnement du moteur, garantissant que les performances du compresseur d'air ne se dégradent pas en raison de l'usure des composants tout au long de son cycle de vie.

6,

6,6, Conception de sécurité passive

En adoptant la technologie brevetée "sécurité passive + refroidissement par eau en cycle fermé", le niveau de protection et l'efficacité de refroidissement du moteur ont été considérablement améliorés, ce qui peut répondre au fonctionnement stable de diverses conditions environnementales difficiles telles que l'industrie du ciment et la chimie.

Bref aperçu de l'entreprise

① En 1994, Yixing Pengde Machinery Co.,Ltd. (une coentreprise sino-japonaise) est née et s'est relocalisée dans le parc industriel des sciences et technologies environnementales. L'année suivante, le nom de l'entreprise a été changé en B-Tohin Machine (Jiangsu)Co.,Ltd.

② Localisation du souffleur HC en 1996

③ En 1999, une coentreprise nommée Tohin Machine Co.,Ltd. a été établie avec TUTHILL Pneumatics Group (États-Unis).

④ Localisation et vente en masse du souffleur BK en 2000

⑤ En 2004, les souffleurs HC et BK ont obtenu l'honneur de « nouveau produit de haute technologie », et l'entreprise a été classée comme entreprise de haute technologie. La même année, l'entreprise a passé la certification ISO9001, a acheté plus de 30000 mètres carrés pour une nouvelle usine et a fait don de 500000 yuans pour construire le collège d'espoir B-Tohin Qinghu.

⑥ En 2009, le souffleur haute vitesse à un étage a été lancé avec succès, et BK a été classé comme marque célèbre de la ville de Wuxi et marque célèbre de la province du Jiangsu. Le projet du programme torche de la province du Jiangsu et un certain nombre de brevets ont été obtenus, et l'idée de l'entreprise "ensemble de cœur" : attentivement, sincèrement, avec confiance a été proposée.

⑦ La marque BK de l'entreprise a été classée comme « marque chinoise bien connue » en 2013.

⑧ En 2014, l'entreprise a été identifiée comme « Centre de recherche aérodynamique du Jiangsu » par le département des sciences et technologies de la province du Jiangsu, et a obtenu le certificat ISO14001. Dans le même temps, le bureau d'automatisation a été mis en service avec succès.

⑨ En 2015, l'entreprise a introduit un système complet de test de performance des souffleurs. Elle a remporté l'appel d'offres pour les actifs industriels de 2600 mètres carrés dans la zone de développement économique de Yixing et a établi Wuxi B-Tohin Blower Technology Co.,Ltd.

⑩ En 2016, la coentreprise sino-coréenne Wuxi B-Tohin & Ace Blower Science and Technology Co.,Ltd. a été créée. La même année, le souffleur centrifuge à ailettes a été lancé avec succès, et Tohin Vietnam Industry a été fondée.

⑪ En 2017, l'entreprise a activé l'Internet des objets intelligent, le testeur d'équilibrage du souffleur centrifuge turbo à roulement à air a été mis en service avec succès. L'Association des sciences et technologies de B-Tohin a été fondée.

⑫ En 2018, le souffleur centrifuge à suspension magnétique B-Tohin, le souffleur en acier inoxydable et d'autres nouveaux produits ont été lancés avec succès.

⑬ En 2019, la plateforme de gestion ERP a été adoptée dans toute l'entreprise et l'évaluation de « l'intégration informationnelle et industrialisée » a été réussie en 2019.

⑭ Le souffleur à vis B-Tohin a été mis sur le marché avec succès en 2021.

⑮ Lancement de la gestion énergétique sous contrat et de la vente de nouveaux produits en location en 2022. Avec une nouvelle superficie de 75000 mètres carrés acquise, le projet de base de conception et de fabrication intelligente de souffleurs à haute efficacité et le bâtiment de bureaux de B-Tohin ont démarré.

Le nouveau bâtiment de l'usine a été achevé avec succès et relocalisé.
