1, dispositif à aubes directrices d'entrée
Composé de neuf aubes, le dispositif d'aube directrice d'entrée est installé avant la roue et son degré d'ouverture est contrôlé par un opérateur électrique. Lorsque l'opérateur électrique reçoit un signal 4-20 mA du panneau de commande, il ajuste le degré d'ouverture des aubes (la valeur du degré d'ouverture est à la fois affichée sur le panneau de l'opérateur électrique et sur l'écran de commande) afin que le dispositif d'aube directrice d'entrée puisse fonctionner avant que le gaz ne s'écoule dans la roue et réaliser la fonction de réglage du débit d'air de 45 à 100 %.
2,Volutes
Le canal à volute le plus approprié est adopté pour des performances pneumatiques fiables, un rendement élevé et pour atteindre une efficacité multivariée jusqu'à 85 %.
3, boîte de montée en puissance
Un engrenage élévateur de type hélicoïdal est équipé. La gare est durcie par diffusion et offre d'excellentes performances sous une rotation à grande vitesse et une longue durée de vie.
Un roulement de type coulissant avec une surface métallique Babbitt est adopté. Le roulement prend un film lubrifiant pour soutenir son arbre et son refroidissement. Il se caractérise par un faible frottement, une caractéristique antidétonante élevée, des performances fiables et une longévité.
4, turbine à haute efficacité
La roue, qui est de type semi-ouvert mixte ternaire, est conçue selon la théorie tridimensionnelle. La courbe de la roue est sélectionnée de manière récurrente pour simuler
état de fonctionnement sur ordinateur et meilleur ajustement au débit réel de gaz. Parallèlement, il réduit la déformation des aubes provoquée par la force centrifuge et améliore la fiabilité de l'efficacité.
Le type de connexion avancé est adopté pour la roue et l'arbre à grande vitesse. Avant la livraison, des tests de survitesse et d'équilibre dynamique de la roue sont effectués pour garantir les hautes performances du ventilateur.
Le matériau de la roue est facultatif, aéro-métal ou acier inoxydable ou autres matériaux disponibles selon les demandes des douanes.

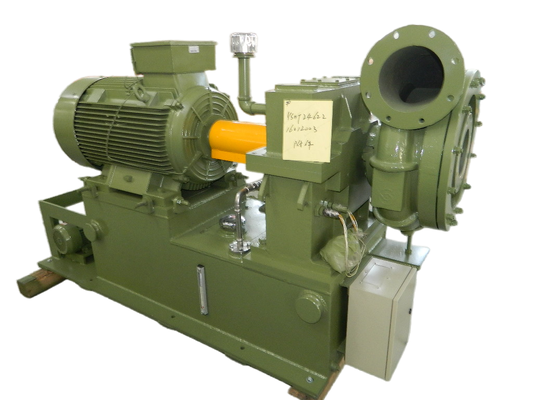

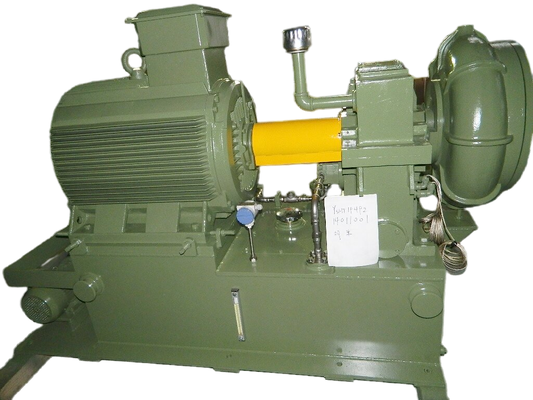

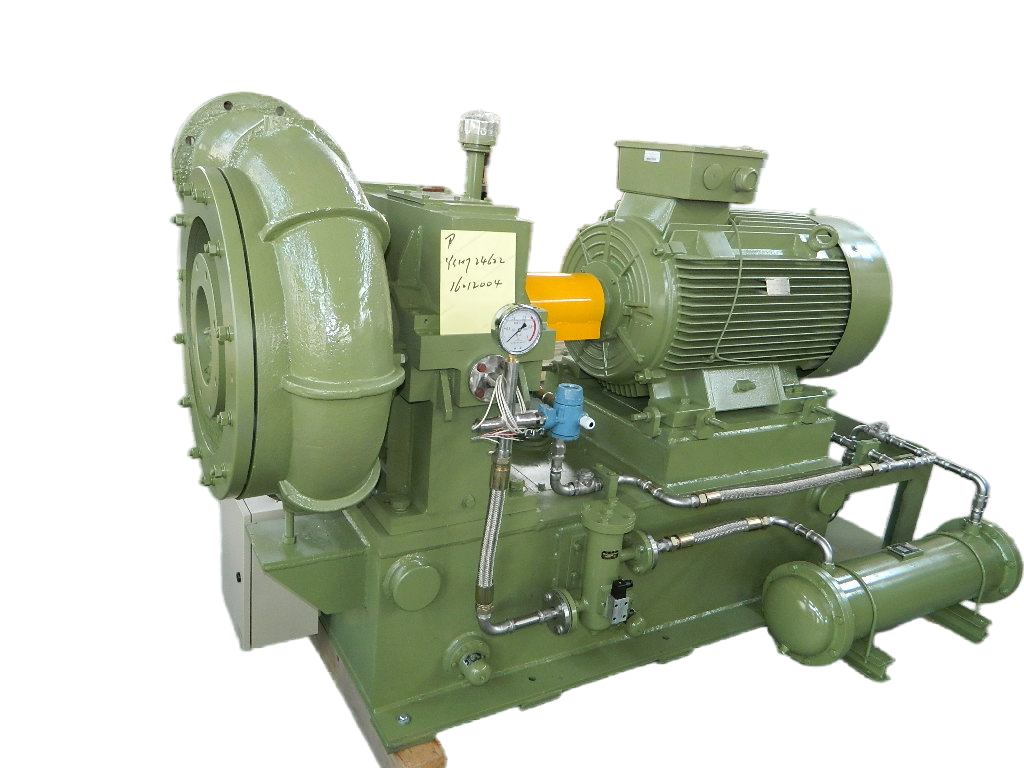

Structure du ventilateur
Le ventilateur centrifuge de la série Gs est doté d'une structure en porte-à-faux à un étage, d'une entrée axiale et d'une décharge radicale. L'air entre dans le tuyau d'aspiration et le
dispositif à aubes directrices d'entrée à partir du réglage du filtre d'entrée. Le moteur d'entraînement principal est connecté à l'accouplement et au boîtier élévateur. Au démarrage,
l'engrenage élévateur entraîne la turbine semi-ouverte mixte ternaire pour produire du gaz pour l'alimentation, et le gaz s'évacue à travers un diffuseur sans ailettes et
chambre à volutes.
Courbe de performance du ventilateur série GS
Le ventilateur centrifuge de la série GS présente une structure en porte-à-faux à un étage, une entrée axiale et une structure de décharge radicale. L'air entre dans le tuyau d'aspiration et le
dispositif à aubes directrices d'entrée à partir du réglage d'entrée. Le moteur d'entraînement principal est connecté à l'accouplement et au boîtier élévateur. Au démarrage, la vitesse supérieure
entraînez la roue semi-ouverte mixte ternaire pour produire du gaz pour l'énergie, et le gaz s'évacue à travers un diffuseur sans aubes et une chambre à volute.
Système de contrôle du ventilateur
Automatisation de haute qualité et fiable
Utilisation d'un instrument intelligent auto-turant ou d'un contrôle logique programmable (PLC) et d'une interface de conversation homme-machine pour l'ensemble du processus d'exécution, qui peut réaliser un réglage automatique/manuel du débit d'air. Le système de contrôle du ventilateur de la série GS comprend : un ventilateur, un boîtier élévateur, un moteur, une station de lubrifiant, une entrée
filtre, soupape de décharge d'air réglable, vibration de l'arbre, système anti-surtension, etc. Il prend un panneau de commande à écran tactile à affichage didital et peut traiter le contrôle et la régulation complets via le logiciel correspondant. Pendant ce temps, il peut enregistrer diverses pannes et diagnostiquer les pannes intelligemment ainsi que
suggérant la cause des échecs.
Les composants essentiels du système de contrôle automatique sont des composants importés pour garantir la précision, la fiabilité et la facilité de maintenance du système de contrôle.
Moniteur à distance
Le système de contrôle peut transmettre les données mesurées via Internet ou un émetteur GPRS. Les clients peuvent se connecter sur notre site Web (Http://www.bk.com.cn) pour surveiller l'état de fonctionnement ; Pendant ce temps, notre société le surveillera périodiquement et enverra le point de surveillance important ou les informations anormales à
clients par message court ou par courrier. Ce système de surveillance à distance est une garantie supplémentaire pour le fonctionnement sûr du ventilateur.
