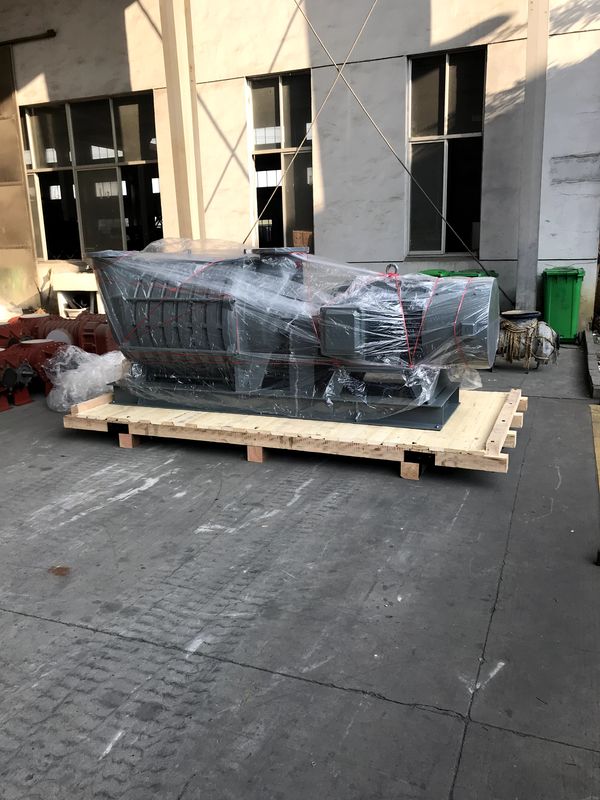

D65-(1.4-1.8), débit d'air de sortie de 65 m³/min, soufflante centrifuge multi-étages à pression d'entrée de 98 KPa

Ventilateur centrifuge multicellulaire à faible bruit, soufflante d'air pour le traitement des eaux usées

À propos du ventilateur centrifuge multicellulaire série D

Nous sommes un fabricant professionnel de divers types de ventilateurs. Nos ventilateurs centrifuges multicellulaires, ainsi que les moteurs et accessoires de support, peuvent également être fournis avec des systèmes de contrôle entièrement équipés. Largement appliqués dans le traitement des eaux usées, l'alimentation en gaz de haut fourneau, le lavage du charbon

les usines, la flottation minière, la production de gaz chimique, le vide et d'autres domaines, les ventilateurs centrifuges multicellulaires peuvent également être utilisés pour transporter d'autres gaz spéciaux.

1, Milieu de transport : air propre, gaz naturel, biogaz, méthane, hydrogène, etc.

2, Matériau de la roue : acier moulé et alliage d'aluminium

3, Méthode de refroidissement : refroidissement par air ou par eau

4, Méthode d'entraînement : transmission par courroie

5, Application : Traitement de l'eau et des eaux usées, nettoyage par aspiration de poussière, séchage par jet d'air, flottation et séparation, zingage et galvanoplastie, oxygénation, fabrication du papier et impression, et combustion à l'air, etc.

Spécifications

Caractéristiques

1. Structure compacte : Apparence élégante, fonctionnement stable et installation et maintenance pratiques.

2. Fonctionnement fluide : La roue à haut rendement est optimisée pour minimiser la force axiale et corrigée statiquement et dynamiquement pour l'équilibre, garantissant que l'ensemble de l'unité fonctionne de manière fluide et stable.

3. Faible bruit : Le ventilateur fonctionne sans aucune friction mécanique, et le profil raisonnable des pales minimise le bruit. Le bruit généré par le ventilateur centrifuge multicellulaire est de haute fréquence, ce qui peut être considérablement atténué par des obstacles, de sorte qu'il n'y a pratiquement aucun bruit à l'extérieur de la salle du ventilateur.

4. Lubrification des roulements : La lubrification par graisse est adoptée pour les roulements, améliorant les conditions de lubrification et prolongeant la durée de vie des roulements.

5. Roue : La roue présente une courbe composite spéciale, qui réduit les fuites internes et améliore l'efficacité aérodynamique et l'efficacité globale de l'unité.

6. Réglage facile : Le débit peut être ajusté dans une certaine plage en utilisant uniquement le clapet anti-retour d'admission.

7. Mode d'entraînement : Entraîné par un moteur asynchrone bipolaire. Différents moteurs de tension peuvent être sélectionnés en fonction des conditions du réseau électrique de l'utilisateur.

8. Étanchéité : Chaque étage de roue est équipé d'anneaux d'admission, et des joints labyrinthiques sont installés entre les étages et aux deux extrémités du carter pour éviter les fuites de gaz.

9. Refroidissement : Comme la roue comprime le gaz étage par étage, la température du carter d'échappement est beaucoup plus élevée que celle du carter d'admission. Des dispositifs de refroidissement par air et par eau sont fournis pour le support de roulement d'échappement afin de prolonger la durée de vie des roulements.

10. Mode de transmission : La transmission par accouplement est adoptée. Différents modes de transmission peuvent également être sélectionnés en fonction des différents équipements et processus.

Portée de la fourniture standard

1. Corps principal du ventilateur

2. Silencieux d'admission (avec filtre à air)

3. Base commune pour moteur et ventilateur (y compris couvercle d'accouplement)

4. Clapet anti-retour manuel d'admission

5. Moteur

6. Manomètre

7. Boulons de montage et accessoires de connexion

8. Clapet anti-retour

Caractéristiques principales :

· Faible bruit : il n'y a pas de friction mécanique pendant le fonctionnement de soufflage d'air, et un profil de pale raisonnable est adopté pour minimiser le bruit.

· Faible vibration : la roue optimisée réduit la force axiale au minimum, de sorte que la machine entière peut fonctionner de manière fluide.

· Machines sans friction mécanique : aucune mise en vitesse par engrenage n'est requise. Le rotor du ventilateur est supporté par deux roulements à l'avant et à l'arrière. Pendant le fonctionnement, il n'y a pas de friction mécanique entre les pièces, à l'exception des roulements, de sorte que le bruit causé par la friction mécanique est évité, assurant ainsi la plus longue durée de vie de l'hôte du ventilateur.

· Réglage pratique du débit d'air : la plage de réglage du débit d'air du ventilateur est de 50 % à 100 %, ce qui est ajusté en actionnant le clapet anti-retour à l'admission.

· Machines sans huile : aucune huile et aucun gaz ne seront générés pendant le processus de pressurisation du ventilateur, afin de garantir que l'aérateur ne sera pas corrodé et d'améliorer la durée de vie du système d'aération. Le refroidissement par eau est adopté pour le roulement arrière, ce qui prolonge sa durée de vie.

· Technologie avancée adoptée pour le rotor afin d'obtenir une résistance élevée et une longue durée de vie

 Schéma structurel :
