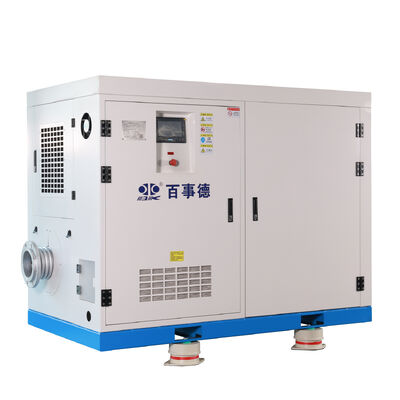

BLG170RA-III/BLG170RB-III,Port Dia.DN150,Pression 160-200KPa,Vite de commande PLC 3000 à 5000 tr/min

Vanne à vis

Spécifications de la machine

La vanne à vis à fréquence variable à aimant permanent BLG est un système d'air comprimé avancé conçu pour l'efficacité énergétique et un contrôle précis dans les applications industrielles. Cette vanne combine une technologie de moteur et d'entraînement de pointe avec une compression à vis robuste, ce qui la rend idéale pour les industries qui privilégient les économies d'énergie, la flexibilité opérationnelle et la fiabilité. Sa conception répond aux besoins modernes en matière de durabilité et de performances rentables dans des environnements dynamiques.

Caractéristiques

Économie d'énergie
Grâce au principe de compression adiabatique, l'efficacité totale de la vanne à vis sans huile dépasse 75 %, économisant plus de 20 % à 35 % d'énergie par rapport à la vanne Roots. La vanne se caractérise par une pression de refoulement plus élevée et une impulsion de pression plus faible.

Faible bruit
Le bruit aérodynamique du rotor à vis est très faible, et la sortie lisse élimine la libération soudaine d'air interne, et l'entrée et la sortie d'air ondulées minimisent les fluctuations du flux d'air, de sorte que le bruit est inférieur à celui des vannes traditionnelles.

Intelligent
Le contrôle intelligent par API, la commande à distance et diverses méthodes de communication facilitent l'exploitation et la gestion.

Faible coût
La conception structurelle optimisée assure la durabilité du produit avec une consommation réduite. De plus, aucune infrastructure spéciale n'est requise en raison du fonctionnement fluide et de la faible charge de l'unité.

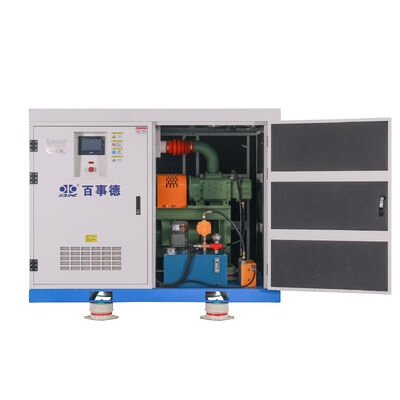

Description des pièces de la vanne

Corps principal de la vanne à vis à arbre	Conception de rotor à profil à haut rendement ● adopter un engrenage synchrone et un engrenage d'entraînement de précision de grade 5 selon la norme nationale ● Arrangement innovant des roulements de la vis, roulement radial fixe et roulement de butée adoptés pour augmenter la durée de vie ● séparation huile-gaz entre la chambre de compression et la chambre de lubrification réalisée par Joint labyrinthe + joint à bague en carbone, garantissant le refoulement d'air pur.

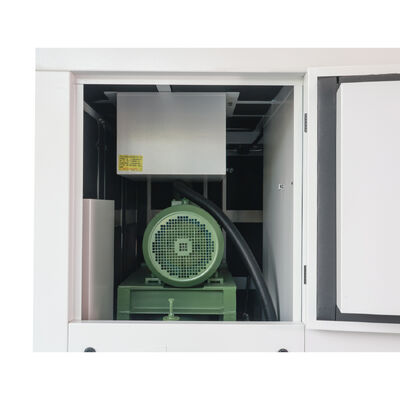

Moteur à aimant permanent	Propriétés magnétiques, aucune énergie externe n'est requise pour maintenir son champ magnétique ● Haute efficacité et économie d'énergie, une efficacité moyenne de 75 % à 80 % peut être atteinte dans la plage de vitesse de 1500 à 6000 tr/min. ● Une grande précision de régulation de la tension peut prolonger la durée de vie de la batterie. ● Pas de balais, pas de bagues collectrices, et pas d'étincelles générées pendant le fonctionnement, donc pas d'interférences sans fil, ce qui améliore considérablement les performances de fonctionnement.
Système de lubrification à l'huile	Système de refroidissement par lubrification à circulation forcée plus fiable conçu séparément ● système de circuit d'huile avancé composé d'une pompe à huile, d'un refroidisseur d'huile et d'un filtre à huile ● une basse température d'huile permet une plus longue durée de vie des roulements et des engrenages
Système de contrôle de fonctionnement	Instrument de surveillance de station intégré, module de contrôle de signal, onduleur, écran tactile, etc., aucune installation supplémentaire requise ● la sélection des composants d'entraînement est optimisée, et les réglages des paramètres peuvent atteindre avec précision une efficacité plus élevée ● Fonctions complètes de contrôle automatique et de protection, et réalisation du contrôle en ligne et de la commande à distance simultanément ● Une variété de modes de fonctionnement, permettant aux utilisateurs d'ajuster le fonctionnement à un mode plus économe en énergie selon les changements des conditions de travail


Portée d'approvisionnement

Principe de fonctionnement

Un compresseur à vis rotatif utilisant des vis jumelées pour la compression d'air volumétrique. Fournit un flux d'air régulier et sans pulsation avec moins de vibrations/bruit par rapport aux vannes à piston.
