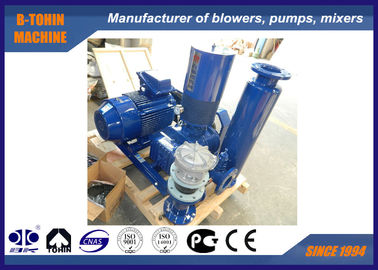

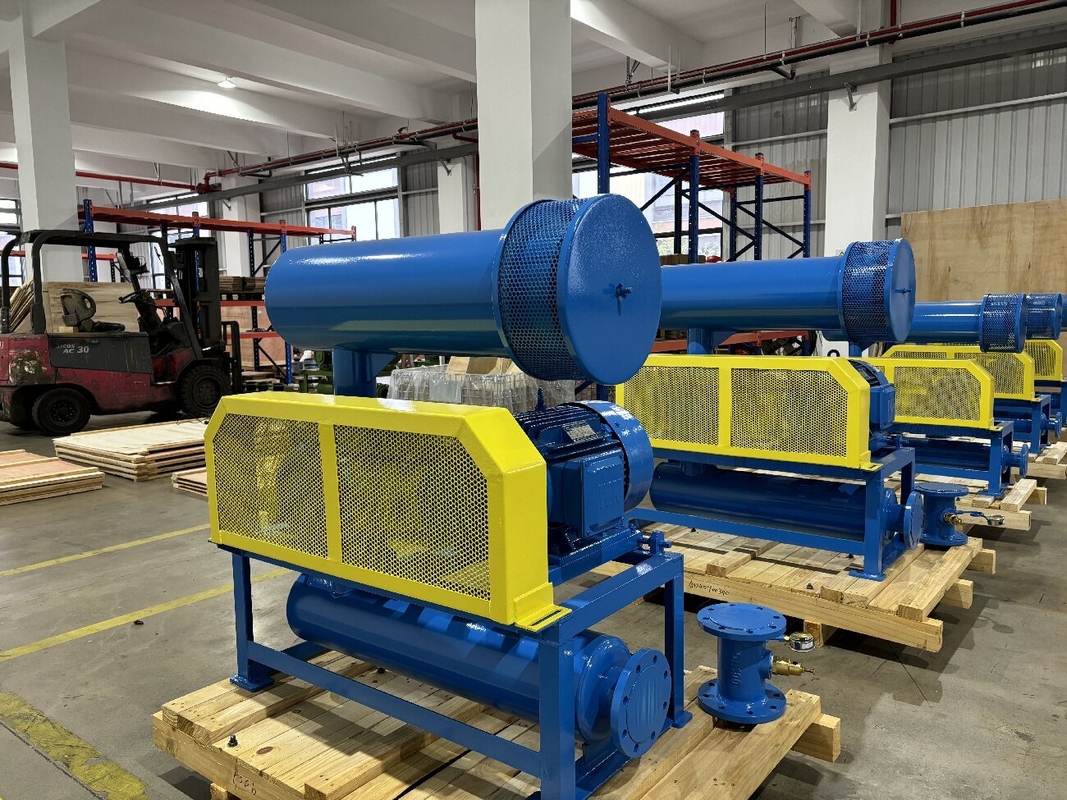

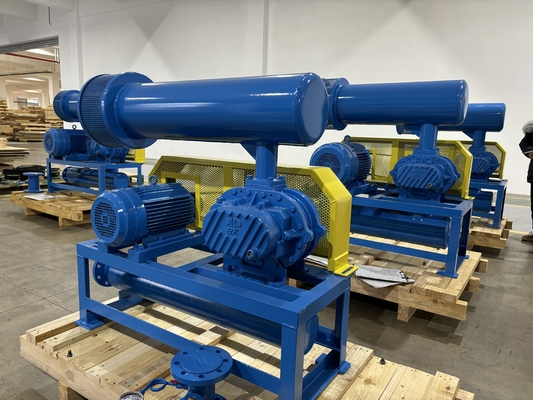

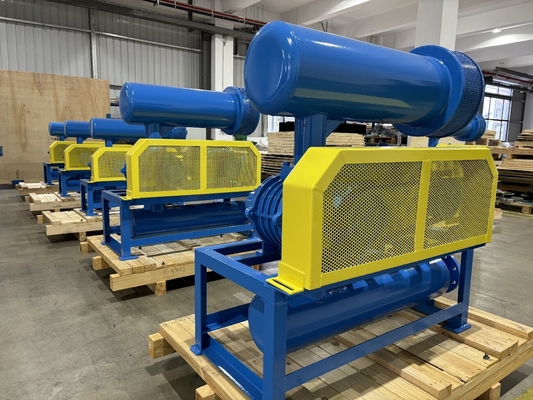

Soufflante à lobes tri-lobes de 65 2,5 pouces de diamètre de port / Soufflante de type lobe à faible bruit
B-Tohin Machine (Jiangsu) Co.,Ltd. est une coentreprise sino-étrangère fondée en novembre 1994. Elle est
située dans le parc industriel pour la science et la technologie environnementales, Yixing, Chine, l'une des entreprises de haute technologie de l'État.
La société travaille à la production et à la vente de soufflantes rotatives HC à faible bruit, de soufflantes à trois lobes,
pompes à vide et soufflantes centrifuges, soufflantes turbo à palier à air, elle vend également des produits connexes, tels que
pompes submersibles. Au cours de la production, l'entreprise adopte des équipements et des technologies de pointe
à l'étranger, et utilise un type de gestion de la qualité avancé pour gérer l'entreprise. Tous les produits sont largement
utilisés dans la protection de l'environnement, l'électricité, les travaux d'irrigation, l'industrie chimique, la construction, les fournitures alimentaires,
le transport de gaz, etc.
2 Champ d'application
(1) Stations d'épuration : le bassin d'aération fournit de l'oxygène
(2) Usines chimiques : utilisent l'air pour transporter les matières premières et les produits
(3) Cimenterie : transportent le ciment par air
(4) Centrale électrique : l'équipement de désulfuration fournit de l'oxygène
3 Caractéristiques principales
(1) Une courbe de lobe optimisée est adoptée pour réduire l'efficacité de la soufflante et réduire la température de fonctionnement.
(2) Après l'agrandissement du diamètre de l'arbre, aucune déformation ni collision ne se produira sous une pression de charge plus élevée car
la résistance de la soufflante est améliorée.
(3) L'engrenage synchrone adopte une structure à denture droite pour un fonctionnement en douceur.
(4) Des roulements à billes à gorge profonde de haute précision et à faible facteur de frottement sont sélectionnés pour réduire le bruit de fonctionnement, de plus, en raison de la taille plus grande des roulements adaptés au diamètre de l'arbre agrandi, la capacité de charge du roulement
est améliorée et sa durée de vie est prolongée.
(5) Faible bruit et vibrations, consommation d'énergie compacte et économique.
4 Principe de fonctionnement de la soufflante
La soufflante Roots est une soufflante volumétrique et elle refoule une quantité fixe d'air proportionnellement à sa vitesse de rotation.
À chaque rotation, il y a deux lobes pour effectuer trois fois l'absorption et le refoulement de l'air. Comparée à une soufflante à deux lobes,
elle présente moins d'impulsions d'air, une variation de charge plus faible, une résistance plus élevée, moins de bruit et de vibrations.
Deux arbres parallèles ont chacun trois lobes, tous les lobes gardent un petit jeu les uns avec les autres et à l'intérieur du boîtier.
À chaque rotation des lobes, une certaine quantité d'air sera absorbée à l'entrée et transférée de la surface intérieure du boîtier
au port de refoulement de la soufflante.
Deux arbres seront tournés par les engrenages de distribution, sans aucun contact entre les lobes, de sorte qu'ils peuvent être tournés à grande
vitesse sans aucune lubrification à l'intérieur. Elle présente les caractéristiques suivantes : configuration simple ; fonctionnement
en douceur ; bonne stabilisation des performances. Elle a été largement appliquée dans diverses industries.
5 Paramètres techniques
Type
| Diamètre du port |
Vitesse |
Pression / Débit d'air / Puissance du moteur |
10Kpa |
| 20Kpa |
30Kpa |
40Kpa |
50Kpa |
60Kpa |
70Kpa |
80Kpa |
débit d'air / puissance |
| BC5003 |
BC5003 |
BC5003 |
BC5003 |
BC5003 |
BC5003 |
BC5003 |
BC5003 |
| 65(2.5'') |
850 |
2.67/0.95 |
2.39/1.58 |
2.19/2.40 |
2.01/2.72 |
1.86/3.31 |
1.72/3.90 |
1000 |
|
|
| 3.25/1.12 |
2.98/1.85 |
2.77/2.83 |
2.60/3.20 |
2.44/3.89 |
2.31/4.59 |
1150 |
|
|
| 3.84/1.29 |
3.56/2.13 |
3.36/3.25 |
3.18/3.68 |
3.03/4.48 |
2.89/5.28 |
2.76/6.27 |
1250 |
|
| 4.23/1.40 |
3.95/2.32 |
3.75/3.53 |
3.57/4.00 |
3.42/4.87 |
3.28/5.74 |
3.15/6.81 |
1350 |
|
| 4.62/1.52 |
4.34/2.50 |
4.14/3.82 |
3.96/4.32 |
3.81/5.25 |
3.67/6.19 |
3.54/7.36 |
3.43/8.30 |
1500 |
| 5.20/1.69 |
4.93/2.78 |
4.72/4.24 |
4.55/4.80 |
4.39/5.84 |
4.26/6.88 |
4.13/8.17 |
4.01/9.22 |
1600 |
| 5.59/1.80 |
5.32/2.97 |
5.11/4.52 |
4.94/5.11 |
4.78/6.23 |
4.65/7.34 |
4.52/8.72 |
4.40/9.83 |
1750 |
| 6.18/1.97 |
5.91/3.24 |
5.70/4.95 |
5.52/5.59 |
5.37/6.81 |
5.23/8.03 |
5.10/9.54 |
4.99/10.75 |
1850 |
| 6.57/2.08 |
6.30/3.43 |
6.09/5.23 |
5.91/5.91 |
5.76/7.20 |
5.62/8.49 |
5.50/10.08 |
5.38/11.31 |
2000 |
| 7.15/2.25 |
6.88/3.71 |
6.67/5.65 |
6.50/6.39 |
6.35/7.78 |
6.21/9.18 |
6.08/10.90 |
5.96/12.29 |
|
