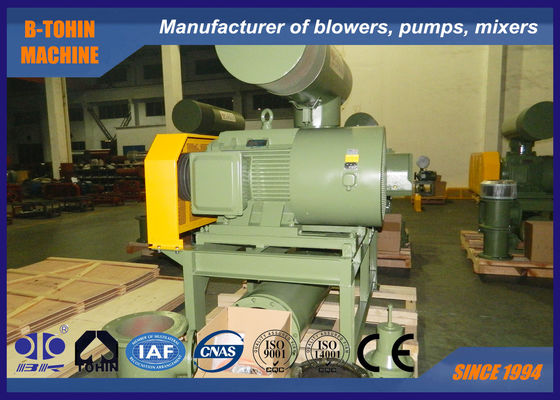

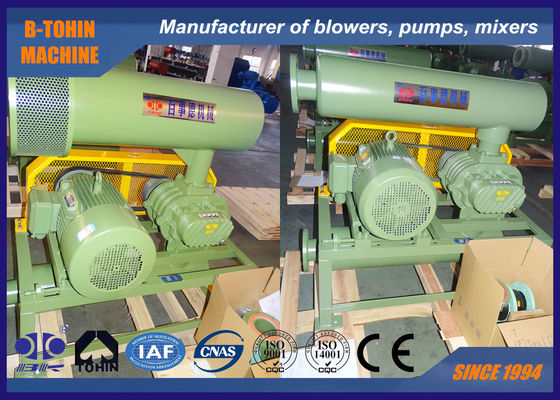

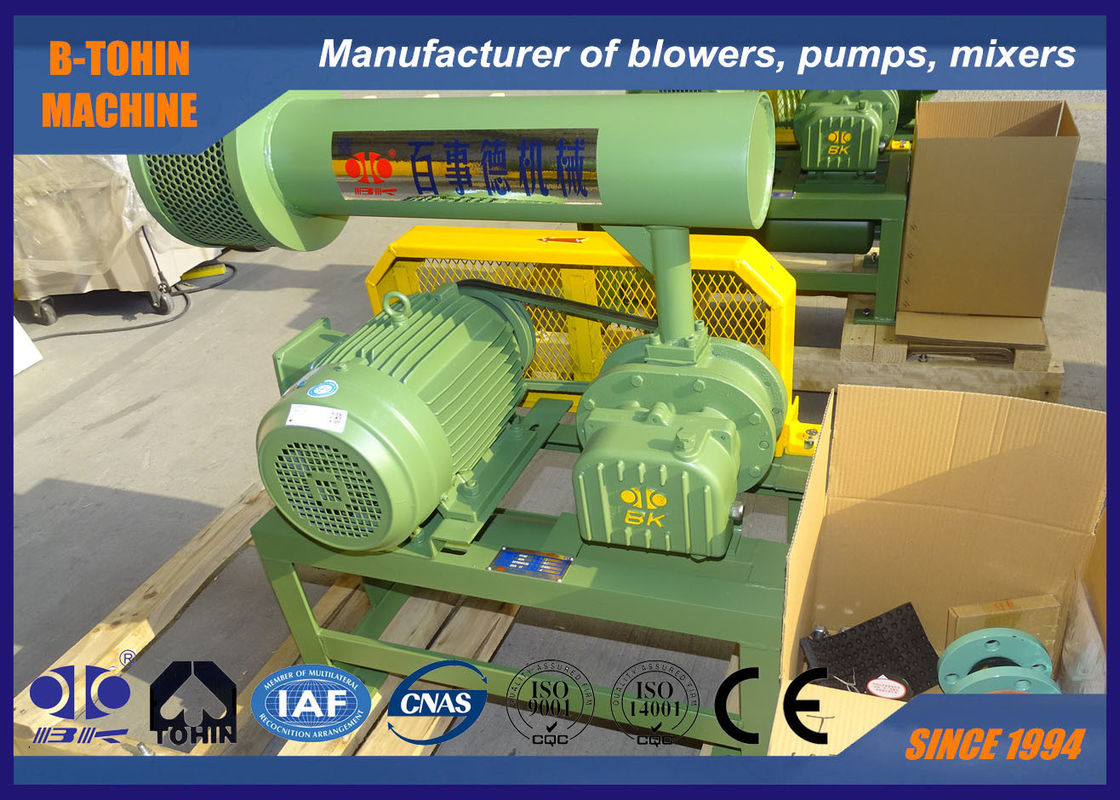

Petit refroidissement à l'air à haute pression de transport pneumatique de ventilateur de racines de consommation d'énergie

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	BK
Certification:	ISO9001/ISO14001/CE
Numéro de modèle:	BK6005

Conditions de paiement et expédition:

Quantité de commande min:	1 ensemble
Prix:	Négociable
Détails d'emballage:	Caisse en bois standard d'exportation
Délai de livraison:	5 à 20 jours ouvrables, dépend de la quantité d'ordre et des spécifications
Conditions de paiement:	L/C, T/T
Capacité d'approvisionnement:	100 ensembles par mois

Contact

Description de produit détaillée

Capacité aérienne:	4.22-11.74 m³/min	Pression différentielle de refoulement:	10-80 KPA
Puissance du moteur:	5.5-22kw	Porte de décharge:	DN80 (3")
Type de refroidissement:	L'air	Application::	Aération, contre-lavage, transport pneumatique, appliqué au traitement de l'eau, au ciment, au débla
Le roulement:	NSK, SKF pouroption	Couleur:	RAL6011 standard, ou adapté aux besoins du client
Mettre en évidence:	ventilateur à haute pression des racines 10kpa , ventilateur à haute pression de racines de refroidissement à l'air , ventilateur à haute pression de style de racines

Soufflante à racines à trois lobes, Soufflante rotative, 10KPA - 80KPA, soufflante à air

À propos de BK

La soufflante à racines BK est un type de produit conçu et fabriqué conformément aux normes nationales.

Ce type de soufflante est largement utilisé dans le traitement des eaux usées comme aérateur.

Spécifications:

Modèle	BK6005
Débit d'air	4.22-11.74m³/min
Pression différentielle de refoulement	10-80KPA
Vitesse de rotation	850-1800 tr/min
Type de moteur	5.5KW-22KW 380/400/415/440V, 3PHASES, 50/60HZ
Marque du moteur	Standard : Moteur Siemens Beide ou Wannan Moteur Siemens et ABB pour votre option
Type d'installation	Standard : type horizontal. Type vertical disponible pour votre option
Poids net de la soufflante sans moteur	241 kg
Taille de l'emballage Environ.	1.51.051.75m (longueurlargeurhauteur)

Caractéristiques:

1. Engrenages de distribution de type hélicoïdal pour un fonctionnement en douceur

2. Compact, la flexibilité d'installation offre aux utilisateurs plus de choix.

3. Structure intégrale de la turbine et de l'arbre pour éviter les défauts de la structure divisée

4. Des joints d'huile SKF en caoutchouc fluoré avec une bonne résistance à l'usure et aux températures élevées sont installés.

5. Faibles vibrations et faible consommation d'énergie.

Fiche de paramètres

Type	Diamètre du port	Vitesse	Débit d'air d'entrée (m3/min) et puissance à l'arbre (KW) dans différentes conditions
		Vitesse	10kpa		20kpa		30kpa		40kpa		50kpa		60kpa		70kpa		80kpa
		tr/min	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW
BK6005	80(3'')	850	5.01	1.66	4.58	2.95	4.26	3.90	3.99	4.87	3.75	6.00	3.54	7.13
		1000	6.07	1.95	5.65	3.47	5.33	4.59	5.05	5.73	4.82	7.06	4.60	8.39	4.40	9.45	4.22	10.73
		1150	7.13	2.24	6.71	3.99	6.39	5.28	6.11	6.59	5.88	8.12	5.67	9.65	5.46	10.87	5.29	12.33
		1250	7.84	2.44	7.42	4.34	7.10	5.74	6.82	7.16	6.59	8.82	6.38	10.49	6.17	11.82	5.99	13.41
		1400	8.91	2.73	8.48	4.86	8.16	6.43	7.89	8.02	7.65	9.88	7.44	11.74	7.23	13.24	7.06	15.02
		1500	9.61	2.92	9.19	5.21	8.87	6.89	8.59	8.60	8.36	10.59	8.15	12.58	7.94	14.18	7.76	16.09
		1650	10.68	3.22	10.25	5.73	9.93	7.58	9.66	9.46	9.42	11.65	9.21	13.84	9.00	15.60	8.83	17.70
		1800	11.74	3.51	11.31	6.25	11.00	8.27	10.72	10.32	10.49	12.71	10.27	15.10	10.07	17.02	9.89	19.31

Structure du corps principal de la soufflante

Petit refroidissement à l'air à haute pression de transport pneumatique de ventilateur de racines de consommation d'énergie 0

N°	Nom de la pièce	Qté.	N°	Nom de la pièce	Qté.	N°	Nom de la pièce	Qté.
1	Pied	2	9	Couvercle d'extrémité gauche	1	17	Réservoir d'huile	1
2	Boulon hexagonal	4	10	Goupille ronde	4	18	Engrenage	2
3	Joint anti-poussière	1	11	Carter	1	19	Clé	2
4	Turbine d'entraînement	1	12	Joint d'huile	4	20	Manchon axial	2
5	Roulement	2	13	Couvercle d'extrémité droit	1	21	Roulement	2
6	Turbine entraînée	2	14	Boulon	16	22	Plaque de roulement	2
7	Coupelle à poussière	1	15	Reniflard	1	23	Cale réglable	plusieurs
8	Graisseur	2	16	Boulon	8	24	Écrou magnétique	1
