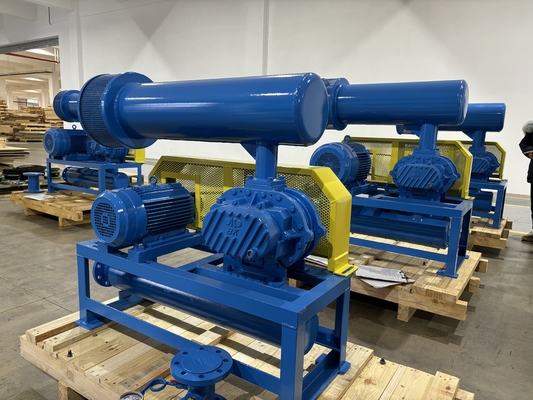

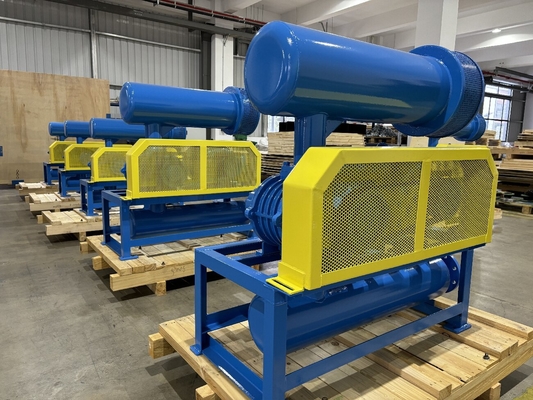

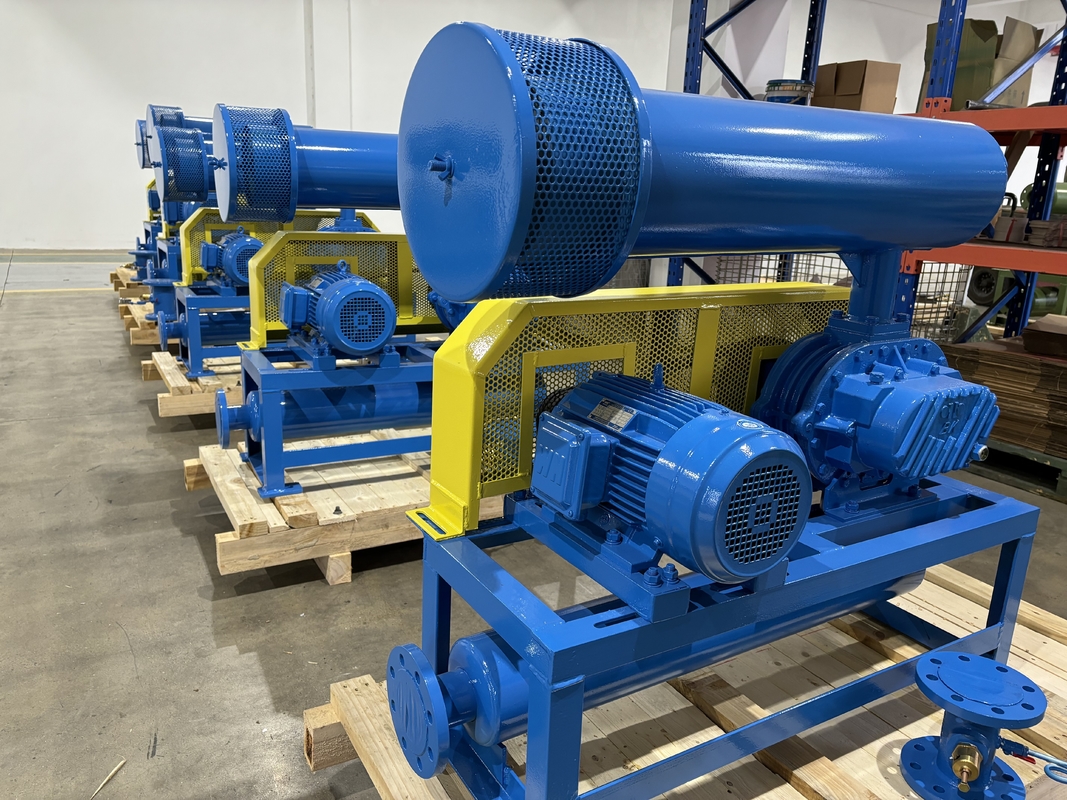

DN200 30-132 kw 10-80 kpa Roots Rotary Lobe Blower Refroidissement par air Couleur bleue

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	BC
Certification:	ISO9001/ISO14001
Numéro de modèle:	Le numéro de série

Conditions de paiement et expédition:

Quantité de commande min:	1 ensemble
Prix:	USD 7500-10000 / SET
Détails d'emballage:	Caisse en bois standard d'exportation
Délai de livraison:	5 à 20 jours ouvrables, dépend de la quantité d'ordre et des spécifications
Conditions de paiement:	L/C, T/T
Capacité d'approvisionnement:	50 ensembles par mois

Contact

Description de produit détaillée

Type:	Déplacement positif, type de racines, transport aérien	Capacité aérienne:	420,58 à 85,85 m3/min
Discharge differential pressure:	10-80KPA	Puissance du moteur:	30 à 132 kW
Porte de décharge:	DN200 (8 ¢)	Cooling type:	Air
Application::	Aération, contre-lavage, transport pneumatique, appliqué au traitement de l'eau, au ciment, au débla	Matériaux principaux:	Fer à fondre
Mettre en évidence:	dn250 enracine le ventilateur rotatoire de lobe , 80kpa enracine le ventilateur rotatoire de lobe , ventilateur rotatoire de lobe de racines de refroidissement à l'air

Soufflante à lobes rotatifs DN200, 30-132KW, soufflante rotative à refroidissement par air 80KPA

Les soufflantes BC ont une efficacité adiabatique totale améliorée ainsi qu'une efficacité volumétrique et offrent un air merveilleux

caractéristiques de capacité vs. pression.

Modèle	BC9020S
Capacité d'air	42.58-85.85m³/min
Pression différentielle de refoulement	10-80KPA
Vitesse de rotation	1000-1600rpm
Type de moteur	30KW-132KW 380/400/415/440V, 3PHASES, 50/60HZ, moteur à fréquence également disponible
Marque du moteur	Standard: Siemens Beide ou moteur Wannan Moteur Siemens et ABB pour votre option
Type d'installation	Standard: type horizontal. Type vertical disponible pour votre option
Couleur	Personnalisé, standard de RAL6011
Poids net de la soufflante sans moteur	800 kg
Taille d'emballage Approx.	2.621.782.45m (longueurlargeurhauteur)

Caractéristiques:

1.Les soufflantes à trois lobes BC n'ont pas besoin de liquide de refroidissement avec une pression ascendante de 80kpa.

2. Les engrenages hélicoïdaux sont adoptés pour un transport beaucoup plus stable.

3. En adoptant un profil spécial de rotor, le jeu entre les rotors peut être maintenu constant,

ce qui rend l'efficacité encore plus élevée.

4. La précision des rotors est entièrement contrôlée par la production de masse sur des machines CNC précises. De plus,

les rotors sont presque exempts de vibrations car ils sont équilibrés dynamiquement au stade de la fabrication

déjà.

5. Les engrenages de synchronisation hélicoïdaux sont adoptés non seulement pour prolonger la durée de vie mais aussi pour réduire le bruit.

Fiche de paramètres

Modèle	Diamètre du port (mm)	Vitesse	Capacité d'entrée (m3/min)et puissance à l'arbre (KW)
			0.1kgf/cm2		0.2kgf/cm2		0.3kgf/cm2		0.4kgf/cm2		0.5kgf/cm2		0.6kgf/cm2		0.7kgf/cm2		0.8kgf/cm2
			1000mmH2O		2000mmH2O		3000mmH2O		4000mmH2O		5000mmH2O		6000mmH2O		7000mmH2O		8000mmH2O
			0.01Mpa		0.02Mpa		0.03Mpa		0.04Mpa		0.05Mpa		0.06Mpa		0.07Mpa		0.08Mpa
		rpm	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW
BC9020S	200(8")	1000	51.88	24.34	49.92	31.03	48.41	37.73	47.14	44.42	46.02	51.12	45.01	57.82	43.6	65.83	42.58	72.66
		1050	54.71	25.55	52.75	32.58	51.24	39.61	49.97	46.65	48.85	53.68	47.84	60.71	46.91	67.74	46.05	74.77
		1150	60.37	27.99	58.41	35.69	56.9	43.39	55.63	51.09	54.51	58.79	53.5	66.49	52.57	74.19	51.71	81.89
		1250	66.03	30.42	64.07	38.79	62.56	47.16	61.29	55.53	60.18	63.9	59.17	72.27	58.24	80.64	57.37	89.01
		1400	74.52	34.07	72.56	43.44	71.06	52.82	69.79	62.19	68.67	71.57	67.66	80.94	66.73	90.32	65.86	99.69
		1500	80.18	36.5	78.22	45.38	76.72	56.59	75.45	66.64	74.33	76.68	73.32	86.72	72.39	96.77	71.52	106.8
		1600	85.85	38.94	83.88	49.65	82.38	60.36	81.11	71.08	79.99	81.79	78.98	92.51	78.05	103.2	77.19	113.9

Structure du corps principal de la soufflante

DN200 30-132 kw 10-80 kpa Roots Rotary Lobe Blower Refroidissement par air Couleur bleue 0

N°	Nom de la pièce	Qté.	N°	Nom de la pièce	Qté.	N°	Nom de la pièce	Qté.
1	Socle	2	9	Couvercle d'extrémité gauche	1	17	Réservoir d'huile	1
2	Boulon hexagonal	4	10	Goupille ronde	4	18	Engrenage	2
3	Joint anti-poussière	1	11	Carter	1	19	Clé	2
4	Roue motrice	1	12	Joint d'huile	4	20	Manchon axial	2
5	Roulement	2	13	Couvercle d'extrémité droit	1	21	Roulement	2
6	Roue menée	2	14	Boulon	16	22	Plaque de roulement	2
7	Coupelle à poussière	1	15	Reniflard	1	23	Patte réglable	plusieurs
8	Graisseur	2	16	Boulon	8	24	Écrou magnétique	1
