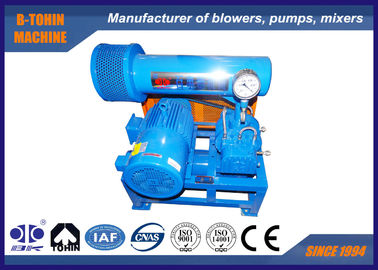

Soufflante à racines haute pression rotative 10 m³/min, 10 kpa - 50 kpa, tri-lobe, aérateur fiable pour l'alimentation en papier d'imprimante

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	BK
Certification:	ISO9001/ISO14001/CE
Numéro de modèle:	BK5009

Conditions de paiement et expédition:

Quantité de commande min:	1 ensemble
Prix:	Négociable
Détails d'emballage:	Caisse en bois standard d'exportation
Délai de livraison:	5 à 20 jours ouvrables, dépend de la quantité d'ordre et des spécifications
Conditions de paiement:	L/C, T/T
Capacité d'approvisionnement:	100 ensembles par mois

Contact

Description de produit détaillée

Capacité aérienne:	4.89-17.86 m³/min	Pression différentielle de décharge:	10-50KPA
Puissance du moteur:	5.5-22 kW	Alésage de décharge:	DN100 (4")
Type de refroidissement:	Air	Application::	Aération, contre-lavage, transport pneumatique, appliqué au traitement de l'eau, au ciment, au débla
Joint d'huile:	Marque de SKF	Palier:	NSK, SKF pouroption
Mettre en évidence:	ventilateur à haute pression rotatoire de racines , ventilateur à haute pression de 50 racines de kpa , ventilateur de 50 tri racines de lobe de kpa

10m³/min Soufflante Roots à trois lobes, Soufflante rotative, 10KPA - 50KPA, aérateur fiable

À propos de BK

La soufflante BK Roots est un type de produit conçu et fabriqué conformément aux normes nationales.

Ce type de soufflante est largement appliqué dans le traitement des eaux usées et l'industrie du transport pneumatique.

Spécifications :

Modèle	BK5009
Capacité d'air	4.89-17.86m³/min
Pression différentielle de refoulement	10-50KPA
Vitesse de rotation	850-2000 tr/min
Type de moteur	5.5KW-22KW 380/400/415/440V, 3 PHASES, 50/60HZ
Type d'installation	Standard : type horizontal. Type vertical disponible en option
Poids net de la soufflante sans moteur	239 kg
Dimensions approximatives de l'emballage.	1.51.051.75m (longueurlargeurhauteur)

Caractéristiques :

1. Engrenages de distribution hélicoïdaux pour un fonctionnement fluide.

2. Compact, flexibilité d'installation offrant plus de choix aux utilisateurs.

3. Structure intégrale de la roue et de l'arbre pour éviter les inconvénients de la structure divisée

4. Adoption de joints d'huile importés en caoutchouc fluoré avec une résistance parfaite à l'usure et aux hautes températures.

5. Faibles vibrations et faible consommation d'énergie.

Tableau des paramètres :

Modèle	Diamètre du port (mm)	Vitesse	Capacité d'admission (m³/min) et puissance de l'arbre (KW)
			0.1kgf/cm²		0.2kgf/cm²		0.3kgf/cm²		0.4kgf/cm²		0.5kgf/cm²
			1000mmH2O		2000mmH2O		3000mmH2O		4000mmH2O		5000mmH2O
			0.01Mpa		0.02Mpa		0.03Mpa		0.04Mpa		0.05Mpa
		tr/min	m³/min	KW	m³/min	KW	m³/min	KW	m³/min	KW	m³/min	KW
BK5009	100(4")	850	6.84	2.08	6.29	3.52	5.87	5.32	5.51	6.16	4.89	7.16
		1000	8.27	2.45	7.73	4.15	7.31	6.26	6.95	7.25	6.64	8.96
		1150	9.71	2.81	9.17	4.77	8.74	7.20	8.39	8.34	8.08	10.30
		1250	10.67	3.06	10.12	5.18	9.70	7.83	9.35	9.06	9.04	11.20
		1350	11.63	3.30	11.08	5.60	10.66	8.46	10.31	9.79	10.00	12.09
		1500	13.07	3.67	12.52	6.22	12.10	9.40	11.74	10.87	11.44	13.44
		1600	14.03	3.91	13.48	6.63	13.06	10.02	12.70	11.60	12.40	14.33
		1750	15.46	4.28	14.92	7.25	14.50	10.96	14.14	12.69	13.83	15.68
		1850	16.42	4.52	15.88	7.67	15.45	11.59	15.10	13.41	14.79	16.57
		2000	17.86	4.89	17.31	8.29	16.89	12.53	16.54	14.50	16.23	17.92

Structure du corps principal de la soufflante

Soufflante à racines haute pression rotative 10 m³/min, 10 kpa - 50 kpa, tri-lobe, aérateur fiable pour l'alimentation en papier d'imprimante 0

N°	Nom de la pièce	Qté.	N°	Nom de la pièce	Qté.	N°	Nom de la pièce	Qté.
1	Pied	2	9	Couvercle d'extrémité gauche	1	17	Réservoir d'huile	1
2	Boulon hexagonal	4	10	Goupille cylindrique	4	18	Engrenage	2
3	Joint anti-poussière	1	11	Carter	1	19	Clavette	2
4	Roue motrice	1	12	Joint d'étanchéité	4	20	Manchon axial	2
5	Roulement	2	13	Couvercle d'extrémité droit	1	21	Roulement	2
6	Roue menée	2	14	Boulon	16	22	Plaque de roulement	2
7	Bouchon anti-poussière	1	15	Respirateur	1	23	Cale réglable	plusieurs
8	Graisseur	2	16	Boulon	8	24	Écrou magnétique	1
