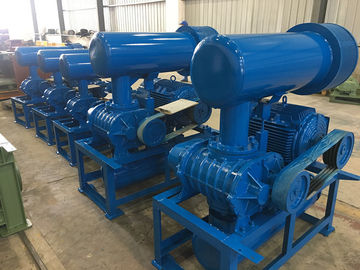

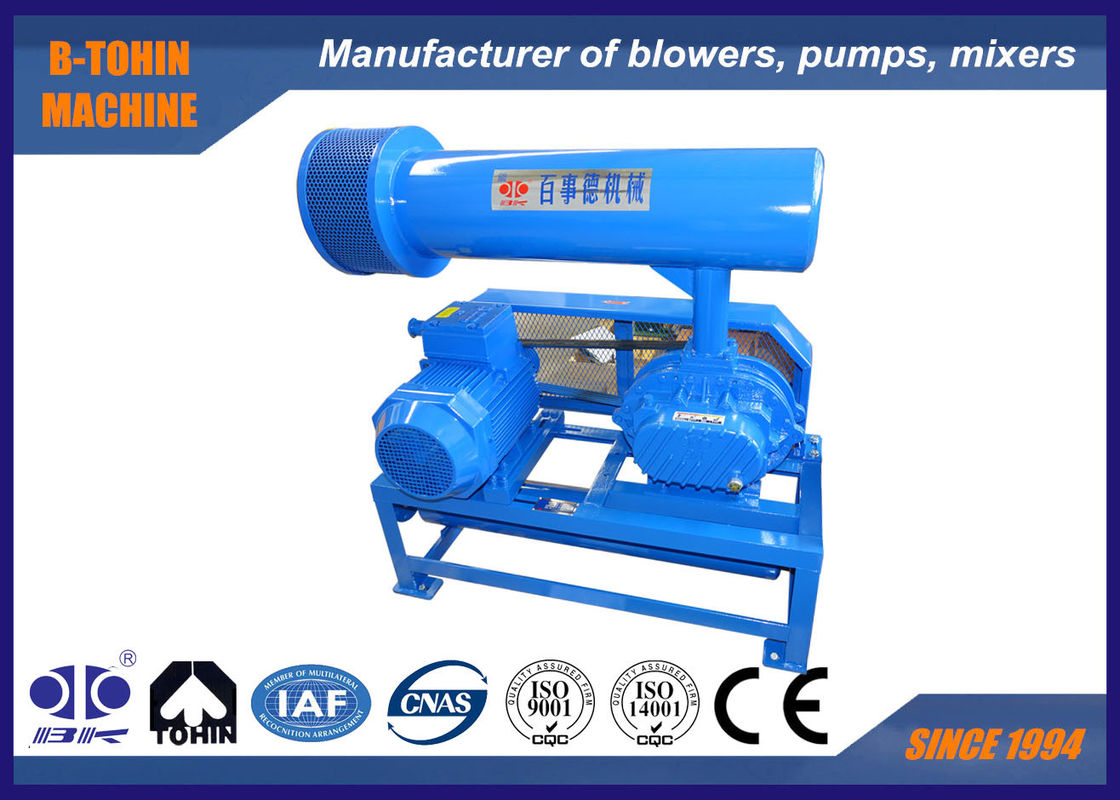

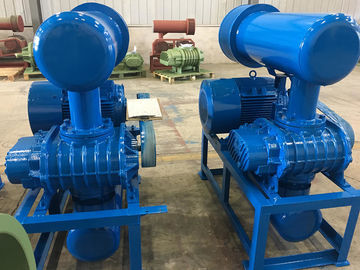

Soufflante à racines haute pression rotative 10 m³/min, 10 kpa - 50 kpa, tri-lobe, aérateur fiable pour l'alimentation en papier d'imprimante

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	BK
Certification:	ISO9001/ISO14001/CE
Numéro de modèle:	BK5009

Conditions de paiement et expédition:

Quantité de commande min:	1 ensemble
Prix:	Négociable
Détails d'emballage:	Caisse en bois standard d'exportation
Délai de livraison:	5 à 20 jours ouvrables, dépend de la quantité d'ordre et des spécifications
Conditions de paiement:	L/C, T/T
Capacité d'approvisionnement:	100 ensembles par mois

Contact

Description de produit détaillée

Capacité aérienne:	4.89-17.86 m³/min	Pression différentielle de refoulement:	10-50KPA
Puissance du moteur:	5.5-22 kW	Porte de décharge:	DN100 (4")
Type de refroidissement:	L'air	Applications::	Aération, contre-lavage, transport pneumatique, appliqué au traitement de l'eau, au ciment, au débla
scellé à l'huile:	Marque de SKF	Le roulement:	NSK, SKF pouroption
Mettre en évidence:	ventilateur à haute pression rotatoire de racines , ventilateur à haute pression de 50 racines de kpa , ventilateur de 50 tri racines de lobe de kpa

Soufflante à racines à trois lobes de 10 m³/min, Soufflante rotative, 10KPA - 50KPA, aérateur fiable

À propos de BK

La soufflante à racines BK est un type de produit conçu et fabriqué conformément aux normes nationales.

Ce type de soufflante est largement utilisé dans le traitement des eaux usées et l'industrie du transport pneumatique.

Spécifications :

Modèle	BK5009
Débit d'air	4.89-17.86m³/min
Pression différentielle de refoulement	10-50KPA
Vitesse de rotation	850-2000 tr/min
Type de moteur	5.5KW-22KW 380/400/415/440V, 3PHASES, 50/60HZ
Marque du moteur	Standard : Moteur Siemens Beide ou Wannan Moteur Siemens et ABB en option
Type d'installation	Standard : type horizontal. Type vertical disponible en option
Poids net de la soufflante sans moteur	239 kg
Taille de l'emballage environ	1.51.051.75m (longueurlargeurhauteur)

Caractéristiques :

1. Engrenages de distribution hélicoïdaux pour un fonctionnement en douceur.

2. Compact, la flexibilité d'installation offre aux utilisateurs plus de choix.

3. Structure intégrale de la turbine et de l'arbre pour éviter les défauts de la structure divisée

4. Adoptez des joints d'huile importés en caoutchouc fluoré avec une résistance parfaite à l'usure et une résistance aux hautes températures.

5. Faibles vibrations et faible consommation d'énergie.

Tableau des paramètres :

Modèle	Diamètre du port (mm)	Vitesse	Capacité d'entrée (m3/min) et puissance à l'arbre (KW)
			0.1kgf/cm2		0.2kgf/cm2		0.3kgf/cm2		0.4kgf/cm2		0.5kgf/cm2
			1000mmH2O		2000mmH2O		3000mmH2O		4000mmH2O		5000mmH2O
			0.01Mpa		0.02Mpa		0.03Mpa		0.04Mpa		0.05Mpa
		tr/min	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW	m3/min	KW
BK5009	100(4")	850	6.84	2.08	6.29	3.52	5.87	5.32	5.51	6.16	4.89	7.16
		1000	8.27	2.45	7.73	4.15	7.31	6.26	6.95	7.25	6.64	8.96
		1150	9.71	2.81	9.17	4.77	8.74	7.20	8.39	8.34	8.08	10.30
		1250	10.67	3.06	10.12	5.18	9.70	7.83	9.35	9.06	9.04	11.20
		1350	11.63	3.30	11.08	5.60	10.66	8.46	10.31	9.79	10.00	12.09
		1500	13.07	3.67	12.52	6.22	12.10	9.40	11.74	10.87	11.44	13.44
		1600	14.03	3.91	13.48	6.63	13.06	10.02	12.70	11.60	12.40	14.33
		1750	15.46	4.28	14.92	7.25	14.50	10.96	14.14	12.69	13.83	15.68
		1850	16.42	4.52	15.88	7.67	15.45	11.59	15.10	13.41	14.79	16.57
		2000	17.86	4.89	17.31	8.29	16.89	12.53	16.54	14.50	16.23	17.92

Structure du corps principal de la soufflante

Soufflante à racines haute pression rotative 10 m³/min, 10 kpa - 50 kpa, tri-lobe, aérateur fiable pour l'alimentation en papier d'imprimante 0

N°	Nom de la pièce	Qté	N°	Nom de la pièce	Qté	N°	Nom de la pièce	Qté
1	Pied	2	9	Couvercle d'extrémité gauche	1	17	Réservoir d'huile	1
2	Boulon hexagonal	4	10	Goupille ronde	4	18	Engrenage	2
3	Joint anti-poussière	1	11	Carter	1	19	Clé	2
4	Turbine d'entraînement	1	12	Joint d'huile	4	20	Manchon axial	2
5	Roulement	2	13	Couvercle d'extrémité droit	1	21	Roulement	2
6	Turbine entraînée	2	14	Boulon	16	22	Plaque de roulement	2
7	Coupelle à poussière	1	15	Reniflard	1	23	Cale réglable	plusieurs
8	Graisseur	2	16	Boulon	8	24	Écrou magnétique	1
