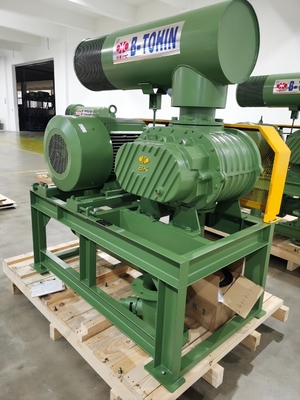

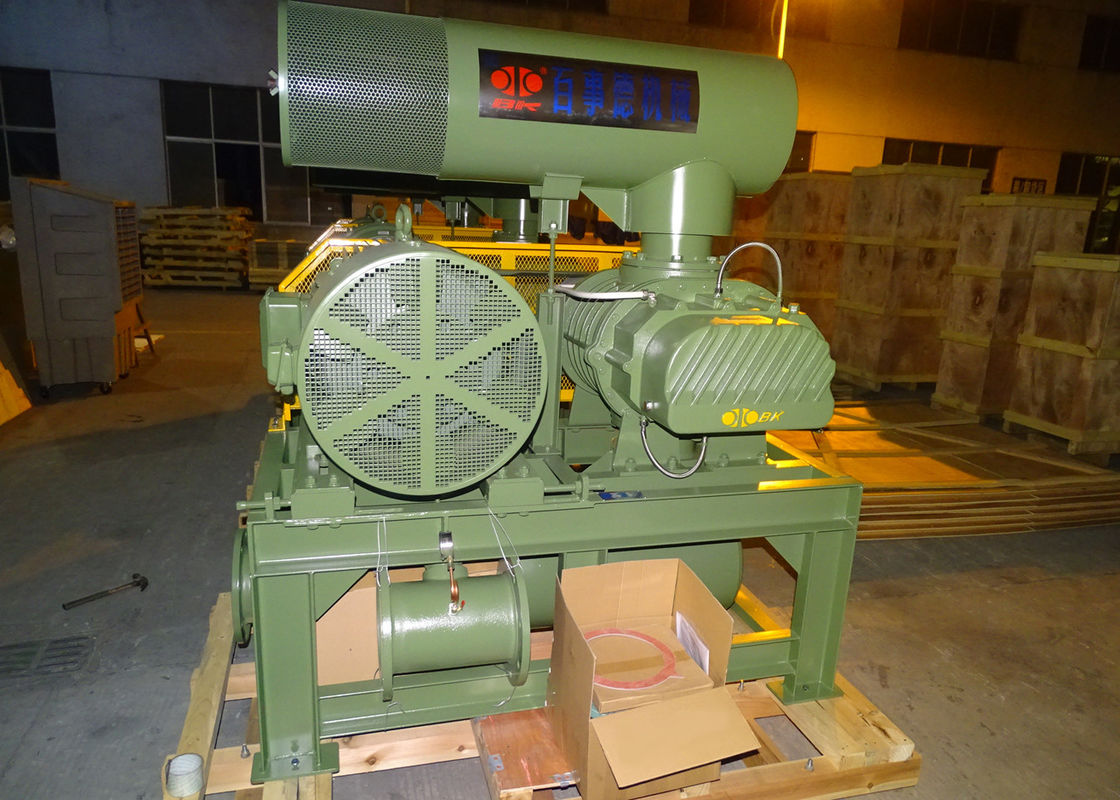

Fonte rotatoire refroidie à l'eau de ventilateur du lobe 80KPA de DN200 BKW9020S

Fonte rotatoire refroidie à l'eau de ventilateur du lobe 80KPA de DN200 BKW9020S

Fonte rotatoire refroidie à l'eau de ventilateur du lobe 80KPA de DN200 BKW9020S
DN200 BKW9020S Water Cooled 80KPA Rotary Lobe Blower Cast Iron
Fonte rotatoire refroidie à l'eau de ventilateur du lobe 80KPA de DN200 BKW9020S
Détails sur le produit:
Lieu d'origine: LA CHINE
Nom de marque: B-TOHIN
Certification: ISO9001 / ISO14001
Numéro de modèle: BKW9020S
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble
Détails d'emballage: Casse en bois à l'exportation
Délai de livraison: 30 jours ouvrables
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 30 ensembles/mois
Contact
Description de produit détaillée
Nom du produit: Un souffleur à trois lobes Flux d'air: 400,72 m3/min-73,32 m3/min
Le paquet: Étui en bois Type de refroidissement: L'eau
RPM du souffleur: 1000-1500 T/MN Voltage: Pour les appareils à commande automatique:
Fréquence: 50 Hz/60 Hz Application du projet: Traitement des eaux usées
Type d'installation:: horizontale ou verticale Port Dia. Je vous en prie.: 200mm (8")
Puissance d'axe: 59 à 126,9 kW Avantages: Faible bruit et vibration, petit et compact
L'eau de refroidissement: 15 l/min
Mettre en évidence:

ventilateur rotatoire du lobe trois

,

ventilateur rotatoire du lobe 80kpa

,

ventilateur de lobe des racines trois

À propos du BKW9020S


BKW9020S Roots Blower hérite de la plupart des composants de BK9020, il adopte le refroidissement à l'eau dans le couvercle du roulement, ce qui peut réduire la température du roulement lors du travail et prolonger la longévité,sa taille de forage est de DN250, qui peut générer une plus grande capacité adaptée à l'usage dans les cimenteries et les centrales électriques.

Le souffleur à racines de la série BKW hérite de la plupart des composants de la série Bk, il adopte un refroidissement à l'eau dans le couvercle du roulement, ce qui peut réduire la température du roulement lors du travail et prolonger la durée de vie,Il a aussi une grande capacité de pression..


Les spécifications



Différentielle de pression de décharge 60 à 100 KPA
Capacité aérienne 400,72 m3/min-73,32 m3/min
Vitesse de rotation Pour les véhicules à moteur à combustion
Type de moteur 30 kW à 132 kW
Le système de freinage doit être équipé d'un dispositif de freinage à haute tension.
Marque de moteur Standard: moteur Siemens Beide ou Wannan
Moteur Siemens et ABB à votre choix
Type d'installation Standard: type horizontal.
Type vertical disponible selon votre choix
N.W. du souffleur sans moteur 1310 kg
Taille de l'emballage Approximativement. 2.62*1,78*2,60m (longueur*largeur*hauteur)
Caractéristiques 1. engrenages de réglage à hélice pour un fonctionnement en douceur
2Compacte, la flexibilité d'installation offre aux utilisateurs plus de choix.
3- Structure intégrée de la roue et de l'arbre pour un fonctionnement plus stable et plus fluide
4• Adopter des joints d'huile importés en caoutchouc fluoré avec une grande résistance à l'usure et à haute température.
5Faible bruit, faible vibration et faible consommation d'énergie.





Paramètres


Modèle Dia du port (MM) Vitesse Flux d'air d'entrée (m3/min) et puissance de l'arbre (KW)3/min)
00,6 kgf/cm2 00,7 kgf/cm2 00,8 kgf/cm2 00,9 kgf/cm2 10,0 kgf/cm2 Réfrigération
L'eau
6 000 mmH2Je vous en prie. 7 000 mmH2Je vous en prie. 8 000 mmH2Je vous en prie. 9 000 mmH2Je vous en prie. 10 000 mmH2Je vous en prie.
0.06Mpa 0.07Mpa 0.08Mpa 0.09Mpa 0.1Mpa
Rpm - Je vous en prie3/min KW - Je vous en prie3/min KW - Je vous en prie3/min KW - Je vous en prie3/min KW - Je vous en prie3/min KW L/min
Le BKW9020S 200 (8 pouces) 1000 44.70 59.00 43.60 65.83 42.58 72.66 41.62 79.49 40.72 86.33 15
1050 47.61 61.95 46.52 69.12 45.50 76.29 44.54 83.47 43.64 90.64
1150 53.50 66.49 52.57 74.19 51.71 81.89 50.90 89.59 50.13 97.29
1250 59.17 72.27 58.24 80.64 57.37 89.01 56.56 97.38 55.79 105.75
1400 67.66 80.94 66.73 90.32 65.86 99.69 65.05 109.07 64.28 118.44
1500 73.32 86.72 72.39 96.77 71.52 106.81 70.71 116.86 69.94 126.90
1600 78.98 92.51 78.05 103.22 77.19 113.93 76.37 124.65 75.60 135.36



Description des pièces du souffleur



Enveloppe Fabriqué en fonte HT200
Structure ENDLESS adoptée pour améliorer l'efficacité, usinée une fois par centre CNC avec une grande précision

Rotor (axe et roue) Fabriqué en fonte QT500
La roue et l'arbre sont coulés en partie intégrante.
Adoption d'un planteur NC pour l'usinage afin d'obtenir une haute précision
Points de roulement des engrenages Fabriqué en GCr15
marque NSK, roulement à billes angulaires à contact à double rangée,pouvant supporter une charge axiale
Points de roulement de l'entraînement Fabriqué en GCr15
Marque NSK, roulement à rouleaux cylindriques
Équipement Fabriqué en 20CrMnTi
Structure de la béquille pour une circulation plus fluide
Sceaux à huile Fabriqués à partir de caoutchouc fluoré
Il supporte les températures élevées et a une durée de vie plus longue.


Dimension du schéma de produit



Fonte rotatoire refroidie à l'eau de ventilateur du lobe 80KPA de DN200 BKW9020S 0

BKWFiche de dimension de contour                       Unité: mm

Le type		 Port Dia Puissance du moteur Une B. Pour C D E F G H est Le K. M N 0 P Q. Je vous en prie. 4-M16×h Le poids
((en kg)
BKW4005 40 (((1,5 ") 1.5 ¢4 700 590 90 90 456 194 215 827 129 300 370 95 130 18 4-M16×300 65
BKW4007 50 (deuxième) 1.5 ¢5.5 820 640 90 90 457 185 236 872 151 370 440 105 130 18 4-M16×300 92
BKW5003 65 (((2,5 ") 5.5 ¢7.5 1190 940 90 200 532 172 200 1072 133 346 410 115 190 18 4-M16×300 181
11 ¢ 15 474 538
BKW5006 100 (((4") 5.5 ¢7.5 1220 980 90 228 592 199 234 1216 170 369 433 150 230 18 4-M16×300 214
11 ¢ 15 489 553
18.5 ¢ 22 534 598
BKW6005 Pour les produits: 5.5 ¢7.5 1330 1054 100 221 598 179 237 1162 161 332 406 135 200 18 4-M16×300 256
11 à 15 458 532
18.5 ¢ 22 493 567
BKW6008 Le montant de l'aide 5.5 ¢7.5 1335 1084 110 222 688 206 297 1375 150 300 385 165 250 18 4-M16 × 400 305
11 ¢ 15 410 495
18.5 ¢ 22 455 540
30 495 580
37 ¢ 45 560 645
BKW7006 100 (((4") 11 à 15 1495 1214 113 282 725 205 254 1432 198 489 563 150 230 18 4-M16 × 400 400
18.5 ¢ 22 534 608
30 574 648
37 ¢ 45 636 710
Le BKW7011 150 (((6") 11 ¢ 15 1495 1200 123 271 829 232 324 1484 190 443 536 180 280 24 4-M16 × 400 492
18.5 ¢ 22 457 550
30 497 590
37 ¢ 45 559 652
Le BKW8016S 150 (((6") 30 ¢ 90 1658 1390 105 283 962 332 413 1862 217 670 780 180 280 24 4-M16 × 400 730
BKW8024S Le montant de l'aide est fixé à: 22 ¢ 90 1750 1490 105 345 1010 284 452 1890 334 780 875 190 350 24 4-M16 × 400 800
Le BKW9020S Le montant de l'aide est fixé à: 30°132 4-M16 × 400
BKW9030S 250 (((10") 37 ¢ 90 2140 1840 105 385 1056 294 544 2118 344 808 918 230 360 38 4-M16 × 400 1300
110 est 220. 960 1070
BKW10027S 300 (((12") 37 à 90 2070 1750 105 375 1144 289 587 2274 334 860 970 245 380 38 4-M16 × 400 1600
10 ¢220 2210 1890 960 1070
Le BKW10034S Pour les produits à base de plantes 75 ¢ 315 2255 1940 105 455 1268 344 642 2347 432 990 1100 260 440 38 4-M16 × 400 1900
Les accessoires standard comprennent: silencieux d'entrée et de sortie, manomètre de pression, cadre de base, poulie du souffleur, poulie du moteur, ceinture, protecteur de ceinture, soupape de soulagement, soupape de freinage.
Le poids ci-dessus est uniquement pour les accessoires standard, à l'exclusion du moteur.
Les dimensions du souffleur, équipé d'un moteur haute tension, seront fournies spécialement.





Principe de fonctionnement

Le souffleur à racines est un souffleur à cube, et il décharge une quantité fixe d'air proportionnellement à sa vitesse de rotation.Comparé à deux lobes souffleur, il est de moins d'impulsions d'air, moins de changement de charge, plus de résistance, moins de bruit et de vibration.

Deux arbres parallèles ont trois lobes chacun, tous les lobes gardent un petit espace entre eux et un logement à l'intérieur.un certain air sera absorbé à l'entrée et transféré de la surface intérieure du boîtier au port de décharge du souffleur.

Deux arbres seront tournés par les engrenages de réglage, aucun contact entre les lobes, de sorte qu'il peut être tourné à grande vitesse sans aucune lubrification à l'intérieur.configuration simpleIl a été largement appliqué dans diverses industries.







Il faut de l'eau propre sans matières étrangères.

La température de l'eau doit être inférieure à 40 °C.
