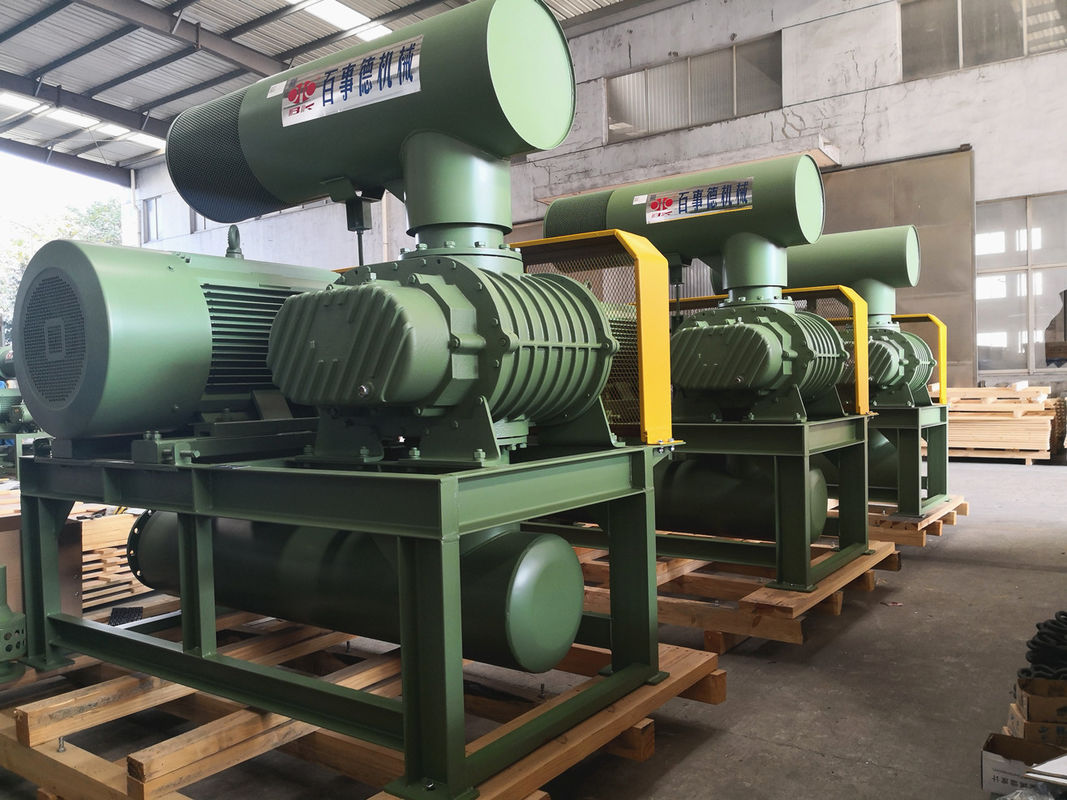

0.8 Bar 132kw 10" 850-1500 Rpm 71.52-116.5m3/Min souffleur à racines tri-lobe

0.8 Bar 132kw 10" 850-1500 Rpm 71.52-116.5m3/Min souffleur à racines tri-lobe

0.8 Bar 132kw 10" 850-1500 Rpm 71.52-116.5m3/Min souffleur à racines tri-lobe
0.8 Bar 132kw 10
0.8 Bar 132kw 10" 850-1500 Rpm 71.52-116.5m3/Min souffleur à racines tri-lobe
Détails sur le produit:
Lieu d'origine: LA CHINE
Nom de marque: BK
Certification: ISO9001/ISO14001/CE

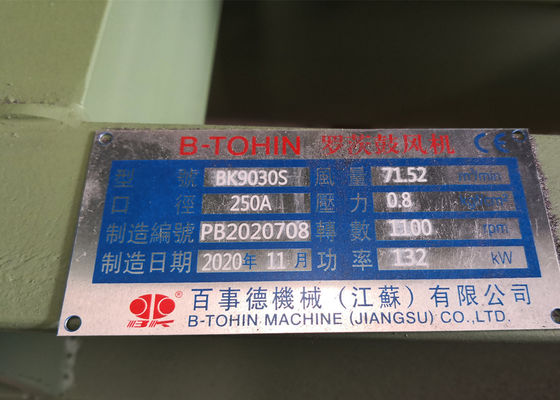

Numéro de modèle: BK9030S
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble
Prix: Négociable
Détails d'emballage: Cas en bois standard d'exportation
Délai de livraison: 30 jours ouvrables après réception de l'avance
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 50 ensembles /month
Contact
Description de produit détaillée
Nom du produit: Un souffleur à trois lobes Taper: Déplacement positif, type de racines, transport aérien
Capacité aérienne: 71.52-1116,5 m3/min Pression différentielle de décharge: 0.1-0.8 kgf/cm2
Puissance du moteur: 132kw Alésage de décharge: DN250 (10 ¢)
Type de refroidissement: Air Application: Aération, contre-lavage, transport pneumatique, appliqué au traitement de l'eau, au ciment, au débla
Principaux matériaux: Fonte Vitesse: 850 à 1 500 tours par minute
Tension: Pour les appareils à commande automatique: Fréquence: 75*75mm 50*100mm 50*200mm
Mettre en évidence:

0.8 bar tri lobe roots blower

,

8 tri ventilateurs de racines de lobe de barre

,

tri ventilateur de racines du lobe 132kw



0.8bar, 132KW, 10", 850-1500tr/min, 71.52-116.5m3/min Soufflante à air d'aération à trois lobes Roots



  La soufflante Roots est une soufflante volumétrique qui décharge une quantité d'air fixe proportionnelle à sa vitesse de rotation. À chaque rotation, deux lobes terminent trois cycles d'absorption et de décharge d'air. Comparée à une soufflante à deux lobes, elle présente moins de pulsations d'air, un changement de charge plus faible, une résistance plus élevée, un bruit et des vibrations réduits.





Spécifications :



Modèle

BK9030S

Capacité d'air

71.52-116.5m3/min

Pression différentielle de refoulement

80KPA

Vitesse de rotation

850-1500tr/min

Type de moteur

37-90/110-220KW

Moteur 380/400/415/440V, 3 phases, 50/60Hz également disponible

Type d'installation

Standard : type horizontal.

Type vertical disponible en option
Couleur Personnalisé, standard RAL6011





Avantages du produit



1, La courbe de lobe optimisée est adoptée pour réduire les fuites internes de la soufflante, améliorer son efficacité et réduire la température de fonctionnement.

2, Après l'agrandissement du diamètre de l'arbre, aucune déformation ni collision ne se produira sous une pression de charge plus élevée car la résistance de la soufflante est améliorée.

3, L'engrenage synchrone adopte une structure à dents droites pour un fonctionnement fluide.

4, Un roulement à billes à gorge profonde de haute précision et à faible facteur de friction est sélectionné pour réduire le bruit de fonctionnement. De plus, en raison de la grande taille du roulement adapté au diamètre d'arbre agrandi, la capacité de charge du roulement est améliorée et sa durée de vie est prolongée.

5, Faible bruit et vibrations, consommation d'énergie compacte et économique.





Tableau des paramètres

Modèle Diamètre de port (MM) Vitesse Débit d'air d'admission (m3/min) et puissance d'arbre (KW)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2 0.5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O 5000mmH2O 6000mmH2O 7000mmH2O 8000mmH2O
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
tr/min m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW m3/min KW
BK9030S 250 (10") 850 63.04 31.99 60.19 40.17 58.00 48.36 56.16 56.54 54.53 64.73 53.06 72.91 　 　 　 　
1000 75.38 37.63 72.53 47.26 70.34 56.89 68.50 66.52 66.87 76.15 65.40 85.78 64.05 95.41 62.80 105.04
1150 87.72 43.27 84.87 54.35 82.68 65.42 80.84 76.50 79.21 87.57 77.74 98.65 76.39 109.72 75.14 120.80
1250 95.95 47.04 93.09 59.08 90.91 71.11 89.06 83.15 87.44 95.19 85.97 107.23 84.62 119.26 83.36 131.30
1400 108.29 52.68 105.43 66.16 103.25 79.65 101.40 93.13 99.78 106.61 98.31 117.64 96.96 133.58 95.70 147.06
1500 116.51 56.45 113.66 70.89 111.47 85.34 109.63 99.78 108.00 114.23 106.54 128.67 105.18 143.12 103.93 157.56





Structure du corps principal de la soufflante


0.8 Bar 132kw 10" 850-1500 Rpm 71.52-116.5m3/Min souffleur à racines tri-lobe 0





N°

Nom de la pièce

Qté.



N°

Nom de la pièce

Qté.



N°

Nom de la pièce

Qté.

1

Pied

2



9

Couvercle d'extrémité gauche

1



17

Réservoir d'huile

1

2

Boulon hexagonal

4



10

Goupille cylindrique

4



18

Engrenage

2

3

Joint anti-poussière

1



11

Carter

1



19

Clavette

2

4

Impulseur d'entraînement

1



12

Joint d'étanchéité

4



20

Manchon axial

2

5

Roulement

2



13

Couvercle d'extrémité droit

1



21

Roulement

2

6

Impulseur entraîné

2



14

Boulon

16



22

Plaque de roulement

2

7

Bouchon anti-poussière

1



15

Respirateur

1



23

Cale réglable

plusieurs

8

Graisseur

2



16

Boulon

8



24

Écrou magnétique

1





Dessin d'assemblage du groupe de soufflante



0.8 Bar 132kw 10" 850-1500 Rpm 71.52-116.5m3/Min souffleur à racines tri-lobe 1





Portée de la fourniture standard



1. Soufflante à arbre nu

2. Vanne de décharge de pression

3. Clapet anti-retour à bride (type slim)

4. Silencieux d'admission (avec filtre à air)

5. Silencieux de sortie

6. Base commune (avec carter de courroie)

7. Joint flexible en caoutchouc et patin anti-vibrations

8. Poulie moteur

9. Manomètre

10. Courroie trapézoïdale

11. Boulons et écrous et autres pièces de connexion

12. Moteur électrique



Applications du produit

Nos produits sont largement utilisés. L'entreprise s'engage à une amélioration continue de notre promesse éternelle de recherche ; satisfaire nos clients est notre promesse invariable en tant que principe et nous avons obtenu un grand crédit sur le marché.



0.8 Bar 132kw 10" 850-1500 Rpm 71.52-116.5m3/Min souffleur à racines tri-lobe 2
