Capacité rotatoire 31.89-50.67m3/Min de ventilateur de lobe de racines de barre de la fonte 80KPA 0,8

Détails sur le produit:

Lieu d'origine:	LA CHINE
Nom de marque:	BK
Certification:	ISO9001/ISO14001
Numéro de modèle:	BKW8024S

Conditions de paiement et expédition:

Quantité de commande min:	1 ensemble
Prix:	Négociable
Détails d'emballage:	Cas en bois standard d'exportation
Délai de livraison:	5 à 20 jours ouvrables, dépend de la quantité d'ordre et des spécifications
Conditions de paiement:	L/C, T/T
Capacité d'approvisionnement:	50 ensembles par mois

Contact

Description de produit détaillée

Name:	Roots Rotary Lobe Blower	Type:	Positive Displacement Roots Type, three lobes
Air capacity:	31.89-50.67 m³/min	Discharge differential pressure:	60-80 KPA
Motor power:	22-90 KW	Discharge bore:	DN200(8”)
Driven type:	motor driven, connected by belt and pulley	Installation type:	horizontal, vertical available also
Mettre en évidence:	ventilateur rotatoire de lobe de racines de la barre 0 , 8 , ventilateur rotatoire de lobe de trois racines de lobes

Souffleur de lobe rotatif à racines en fonte, capacité 3600 m3/heure

Le souffleur à racines est une sorte de souffleur volumétrique dont la capacité d'air et la rotation ont formé une proportion.Chaque rotation du souffleur à trois lobes nécessite trois fois l'aspiration et la décharge d'air des deux lobes.Comparé au souffleur à deux lobes, le souffleur à trois racines a les caractéristiques d'une faible pulsation d'air et d'un fonctionnement plus stable.

Il a deux lobes sur les deux roulements parallèles. Il y a de petits espaces entre les lobes, un boîtier elliptique ainsi que chaque lobe.La rotation uniforme des lobes dans des directions opposées fait circuler une certaine quantité d'air par le boîtier et les lobes sont transportés du côté d'aspiration au côté de décharge..

Les spécifications

Modèle	BKW8024S
Capacité aérienne	310,89 à 50,67 m³/min
Différentielle de pression de décharge	60 à 80 KPA
Vitesse de rotation	Pour les véhicules à moteur à combustion
Volume de l'eau de refroidissement	15 L/min
Type de moteur	22 à 90 kW Le système de freinage doit être équipé d'un dispositif de freinage à haute tension.
Marque de moteur	Standard: moteur Siemens Beide ou Wannan Moteur Siemens et ABB à votre choix
Type d'installation	Standard: type horizontal. Type vertical disponible selon votre choix
N.W. du souffleur sans moteur	800 kg
Taille de l'emballage Approximativement.	2.281,512,45m (LWH)

Caractéristiques
1- Des courbes de rotor améliorées pour une économie d'énergie de 15 à 25%
2Le souffleur de racines de la BKW a de bonnes performances d'étanchéité grâce à l'utilisation d'un matériau d'étanchéité en caoutchouc fluoré.
3La précision de l'engrenage est de cinquième classe et les pièces principales sont usinées NC pour assurer le bon fonctionnement.
4Faible vibration due à l'équilibre dynamique précis.
5L'air transporté est propre et exempt d'huile ou de poussière.

Fiche de paramètres

Modèle	Dia du port (MM)	Vitesse	Flux d'air d'entrée (m3/min) et puissance de l'arbre (KW)³/min)
			00,6 kgf/cm²		00,7 kgf/cm²		00,8 kgf/cm²		00,9 kgf/cm²		10,0 kgf/cm²		Réfrigération L'eau
			6 000 mmH₂Je vous en prie.		7 000 mmH₂Je vous en prie.		8 000 mmH₂Je vous en prie.		9 000 mmH₂Je vous en prie.		10 000 mmH₂Je vous en prie.
			0.06Mpa		0.07Mpa		0.08Mpa		0.09Mpa		0.1Mpa
		Rpm	- Je vous en prie³/min	KW	- Je vous en prie³/min	KW	- Je vous en prie³/min	KW	- Je vous en prie³/min	KW	- Je vous en prie³/min	KW	L/min
BKW8024S	200 (8 pouces)	800	33.69	46.25	32.76	51.61	31.89	56.97					15
		850	36.52	49.14	35.59	54.84	34.72	60.53
		900	39.35	52.03	38.42	58.06	37.56	64.09
		1000	45.01	57.82	44.08	64.51	43.22	71.21
		1100	50.67	63.60	49.74	70.96	48.88	78.33

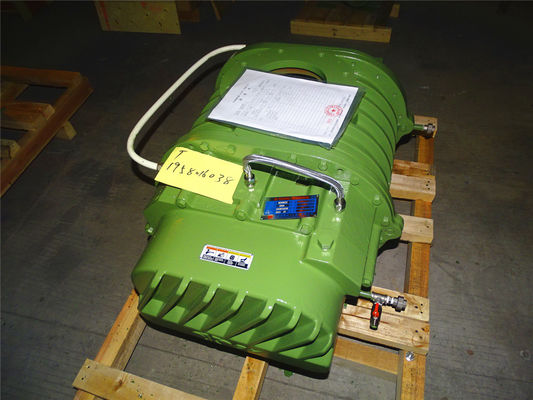

Structure du corps principal du souffleur

Capacité rotatoire 31.89-50.67m3/Min de ventilateur de lobe de racines de barre de la fonte 80KPA 0,8 0

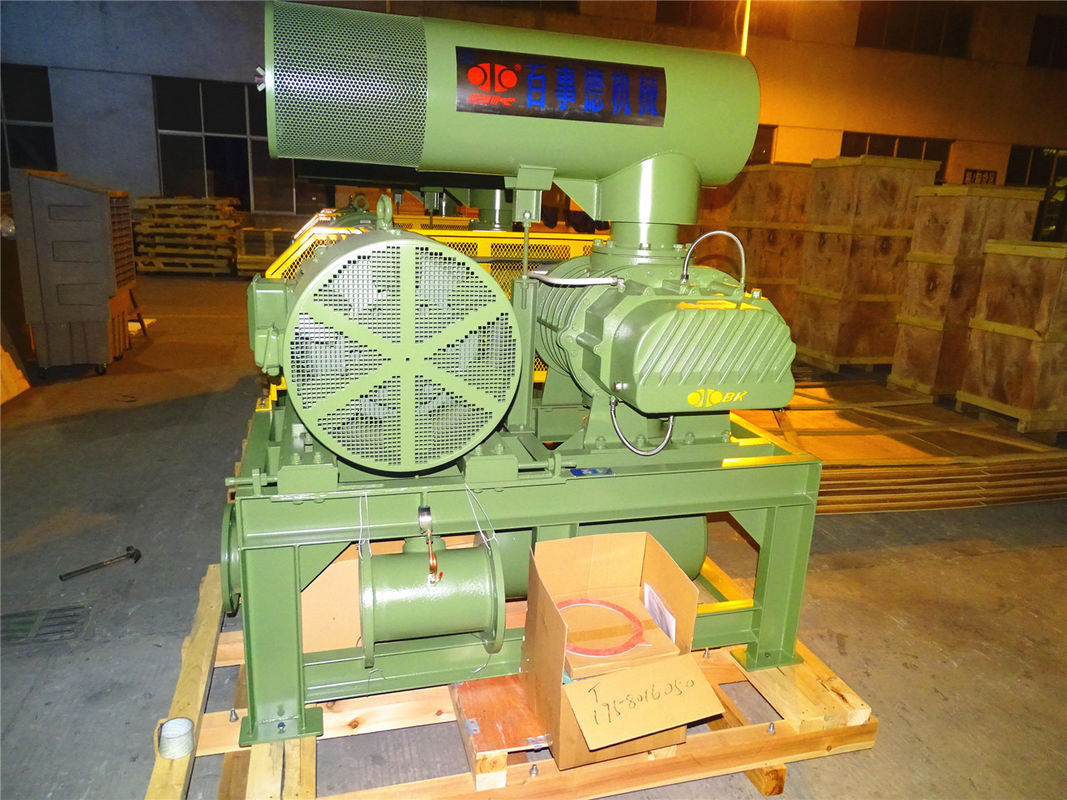

Direction du débit de l'eau de refroidissement

Capacité rotatoire 31.89-50.67m3/Min de ventilateur de lobe de racines de barre de la fonte 80KPA 0,8 1

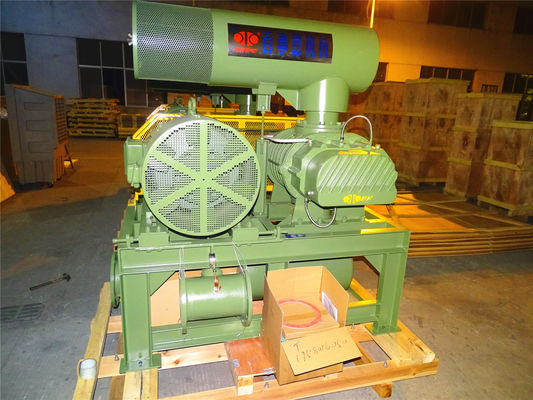

Dessin d'assemblage de l'emballage du ventilateur

Capacité rotatoire 31.89-50.67m3/Min de ventilateur de lobe de racines de barre de la fonte 80KPA 0,8 2

Fourniture standard de portée

1. souffleur d'arbre
2. silencieux d'entrée (avec filtre à air)
3. silencieux de sortie

4. soupape de soulagement

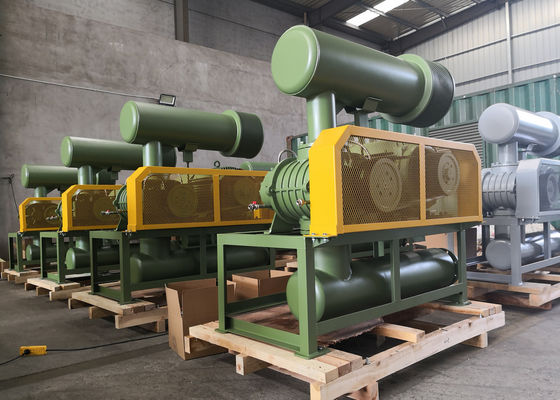

Lorsque le système fonctionne anormalement et que la résistance est supérieure à la valeur nominalela soupape de soulagement de pression s'ouvre pour décharger l'air de la soupape de soulagement de pression pour empêcher le souffleur et le moteur de se surcharger.

Capacité rotatoire 31.89-50.67m3/Min de ventilateur de lobe de racines de barre de la fonte 80KPA 0,8 3

5. soupape de contrôle

Il est utilisé pour empêcher le reflux d'air à haute pression dans le système pendant l'arrêt.

Capacité rotatoire 31.89-50.67m3/Min de ventilateur de lobe de racines de barre de la fonte 80KPA 0,8 4

6. articulations souples
7. manomètre de pression
8. poulie soufflante et poulie moteur
9Ceinture en V
10. couverture de ceinture
11. base publique
12. moteur
