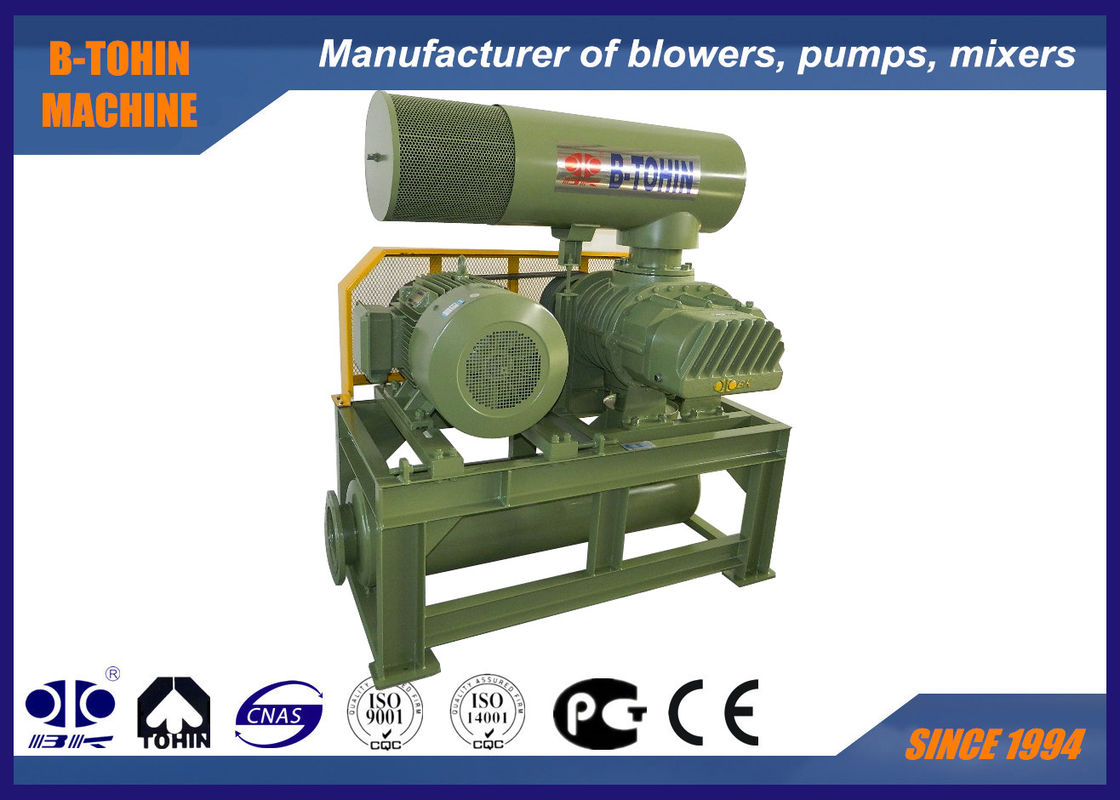

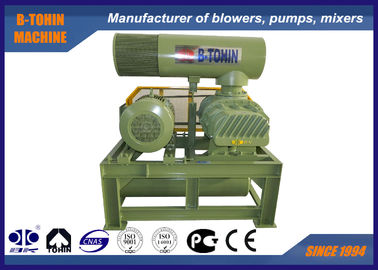

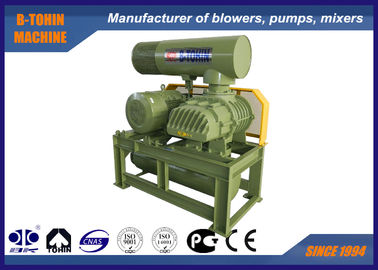

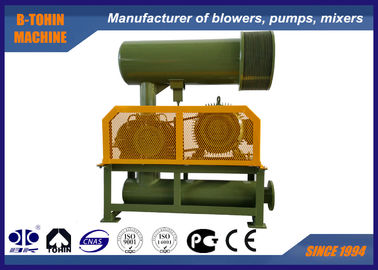

Soufflante à trois lobes positive, pression 10-80 KPa, vitesse de rotation 700-1500 tr/min
La soufflante Roots est largement utilisée dans l'électricité, le pétrole, l'industrie sidérurgique, la fumigation, l'alimentation, la production d'oxygène, le filage,
l'emballage sous vide, la fabrication du papier, l'aquaculture, le traitement des eaux usées, le transport pneumatique, etc.
Spécifications :
|
Modèle
|
BK8016S
|
|
Capacité d'air
|
15,21-47,14 m3/min
|
|
Pression différentielle de refoulement
|
10-80 KPa
|
|
Vitesse de rotation
|
700-1500 tr/min
|
|
Type de moteur
|
30 KW-90 KW
380/400/415/440V, 3 phases, 50/60HZ, moteur à fréquence variable également disponible
|
|
Type d'installation
|
Standard : type horizontal
Type vertical disponible en option
|
| Couleur |
Personnalisé, standard RAL6011 |
|
Poids net de la soufflante sans moteur
|
730 kg
|
|
Dimensions d'emballage approximatives
|
2,1*1,5*2,35 (longueur*largeur*hauteur)
|
| Modèle |
Diamètre du port (MM) |
Vitesse |
Débit d'air en entrée (m3/min) et puissance d'arbre (KW) |
| 0,01 kgf/cm2 |
0,02 kgf/cm2 |
0,03 kgf/cm2 |
0,04 kgf/cm2 |
0,05 kgf/cm2 |
0,06 kgf/cm2 |
0,07 kgf/cm2 |
0,08 kgf/cm2 |
| 1000 mmH2O |
2000 mmH2O |
3000 mmH2O |
4000 mmH2O |
5000 mmH2O |
6000 mmH2O |
7000 mmH2O |
8000 mmH2O |
| 0,01 MPa |
0,02 MPa |
0,03 MPa |
0,04 MPa |
0,05 MPa |
0,06 MPa |
0,07 MPa |
0,08 MPa |
| tr/min |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
m3/min |
KW |
| BK8016S |
150 (6") |
700 |
20,17 |
11,16 |
18,75 |
13,93 |
17,67 |
16,69 |
16,75 |
19,45 |
15,94 |
22,21 |
15,21 |
24,98 |
|
|
|
|
| 850 |
25,23 |
13,55 |
23,81 |
16,91 |
22,72 |
20,26 |
21,81 |
23,62 |
21,00 |
26,97 |
20,27 |
30,33 |
19,59 |
33,68 |
|
|
| 1000 |
30,29 |
15,95 |
28,87 |
19,89 |
27,78 |
23,84 |
26,86 |
27,79 |
26,05 |
31,73 |
25,32 |
35,68 |
24,65 |
39,63 |
24,02 |
43,57 |
| 1150 |
35,34 |
18,34 |
33,93 |
22,88 |
32,84 |
27,42 |
31,92 |
31,95 |
31,11 |
36,49 |
30,38 |
41,03 |
29,71 |
45,57 |
29,08 |
50,11 |
| 1250 |
38,72 |
19,93 |
37,30 |
24,87 |
36,21 |
29,80 |
35,29 |
34,73 |
34,48 |
39,67 |
33,75 |
44,60 |
33,08 |
49,53 |
32,45 |
54,47 |
| 1400 |
43,77 |
22,33 |
42,35 |
27,85 |
41,26 |
33,38 |
40,35 |
38,90 |
39,54 |
44,43 |
38,81 |
49,95 |
38,14 |
55,48 |
37,51 |
61,00 |
| 1500 |
47,14 |
23,92 |
45,72 |
29,84 |
44,64 |
35,76 |
43,72 |
41,68 |
42,91 |
47,60 |
42,18 |
53,52 |
41,51 |
59,44 |
40,88 |
65,36 |
Caractéristiques :
1. Engrenages de synchronisation hélicoïdaux pour un fonctionnement fluide
2. Compact, flexibilité d'installation offrant plus de choix aux utilisateurs.
3. Adopte une structure intégrale de la roue, plus stable en fonctionnement.
4. Adopte des joints d'huile importés en caoutchouc fluoré, résistant à l'usure et aux hautes températures.
5. Faibles vibrations et consommation d'énergie économique.
Fiche technique
Normes de fabrication
Les produits fournis par le fournisseur sont fabriqués selon les normes suivantes :
JISB8341-1995 "Méthode de test et d'inspection des compresseurs volumétriques"
JB/T8941.1-1999 "Conditions pour soufflantes Roots à usage général"
JB/T8941.2-1999 "Méthode de test de performance pour soufflantes Roots à usage général"
GB/T 13306-91 GB / T 13306-91 "Plaque signalétique"
Structure du corps principal de la soufflante
|
N°
|
Nom de la pièce
|
Qté.
|
|
N°
|
Nom de la pièce
|
Qté.
|
|
N°
|
Nom de la pièce
|
Qté.
|
|
1
|
Pied
|
2
|
|
9
|
Couvercle d'extrémité gauche
|
1
|
|
17
|
Réservoir d'huile
|
1
|
|
2
|
Boulon hexagonal
|
4
|
|
10
|
Goupille cylindrique
|
4
|
|
18
|
Engrenage
|
2
|
|
3
|
Joint anti-poussière
|
1
|
|
11
|
Corps
|
1
|
|
19
|
Clavette
|
2
|
|
4
|
Roue motrice
|
1
|
|
12
|
Joint d'étanchéité
|
4
|
|
20
|
Manchon axial
|
2
|
|
5
|
Roulement d'extrémité motrice
|
2
|
|
13
|
Couvercle d'extrémité droit
|
1
|
|
21
|
Roulement d'extrémité d'engrenage
|
2
|
|
6
|
Roue menée
|
2
|
|
14
|
Boulon
|
16
|
|
22
|
Plaque de roulement
|
2
|
|
7
|
Couvercle anti-poussière
|
1
|
|
15
|
Respirateur
|
1
|
|
23
|
Cale réglable
|
plusieurs
|
|
8
|
Graisseur
|
2
|
|
16
|
Boulon de fixation
|
8
|
|
24
|
Écrou magnétique
|
1
|
Dessin d'assemblage du groupe soufflante
Portée de l'alimentation standard
1. Soufflante à arbre nu
2. Vanne de décharge
3. Clapet anti-retour à membrane de type slime
4. Silencieux d'admission (avec filtre à air)
Le silencieux amortisseur est utilisé pour éliminer principalement le bruit de l'air à l'admission de la soufflante. Il est soudé par un cylindre extérieur, un cylindre intérieur, une bride et d'autres pièces, et le matériau d'absorption acoustique est placé entre les cylindres intérieur et extérieur pour un poids léger, une faible résistance et un meilleur effet de réduction du bruit. Le silencieux est en acier A3.
5. Silencieux de refoulement
6. Base de la soufflante et du moteur (avec carter de courroie)
7. Joint flexible en caoutchouc et amortisseur
8. Poulie moteur
9. Manomètre
10. Courroie trapézoïdale
11. Boulons et écrous et autres pièces de connexion
12. Moteur électrique
Pièces optionnelles telles que capot acoustique, armoire de commande, vanne de démarrage automatique et pièces de rechange sont disponibles.
