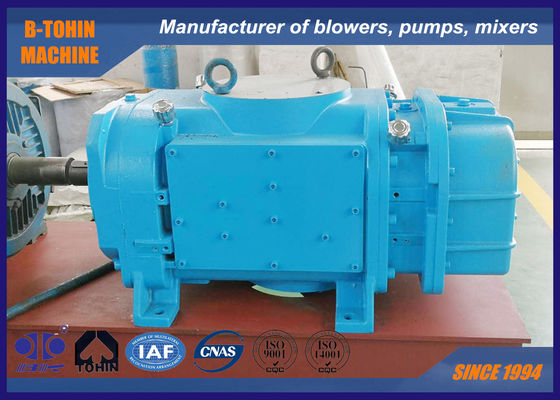

Ventilateur rotatoire de 150KPA 66.4m3/Min 132KW

Au sujet du ventilateur de vis

Le ventilateur de vis réalise la compression interne pendant le transport d'air dans la cavité, ainsi le ventilateur de vis a la plupart des avantages des ventilateurs traditionnels, et a en même temps un rendement plus élevé.

Le processus du transport et de la compression d'air est continu et progressif, ainsi la pulsation de flux d'air est inférieure, et le bruit et le contrôle de température d'échappement sont meilleurs que les ventilateurs traditionnels.

Comme nouveau type de ventilateur rotatoire développé ces dernières années, des ventilateurs de vis ont commencé à être appliqués dans l'aération, la gaz-eau lissant, la désulfuration oxydante, le processus de fluidification/homogénéisation, et le transport pneumatique dû à leur structure simple, stabilité, économiseur d'énergie et à faible bruit.

Données de performance

Dimension et d'autres données

Composition

Le ventilateur de vis se compose de clôture de ventilateur, de principal organisme de ventilateur, de moteur, de filtre à air, de silencieux, de réservoir de pompe à huile et de filtre à huile.

Comme le composant de noyau du ventilateur de vis, la structure du principal organisme de ventilateur détermine directement la représentation du ventilateur. Le principal organisme se compose d'enveloppe, rotors de vis, réducteur de transmission, incidences, joints d'axe, ect.

Principe de fonctionnement

Le principe de fonctionnement du ventilateur de vis est que deux rotors femelles et masculins parallèles engrènent les uns avec les autres dans de cylindre en forme de « ∞ » pour former un volume de travail. Par la vitesse synchrone, le rotor tourne à la grande vitesse dans la direction opposée, et aux changements de volume de travail périodiquement pendant que le rotor tourne, réalisant la compression d'air pendant le transport d'air. Le cycle de fonctionnement du ventilateur de vis peut être divisé en trois processus : aspiration, compression et échappement. Le processus de cycle est comme suit :

1. Processus d'aspiration

Image① : L'air écrit le volume entre les dents du rotor par le port d'aspiration. Pendant que le rotor tourne, le volume entre les dents augmente sans interruption.

Image② : Quand le volume entre les dents atteint le maximum, le volume entre les dents est démonté du port d'aspiration et des extrémités de processus d'aspiration.

2. Processus de compression

Image③ : pendant la compression

3. Processus d'échappement

Image④ : Après que le volume d'inter-dent soit relié au port d'échappement, le processus d'échappement commence. Pendant la rotation du rotor, le volume entre les dents diminue sans interruption, envoyant l'air comprimé dans le pot d'échappement. Ce processus continue jusqu'à ce que le volume atteigne des données conçues.

Caractéristiques :

Consommation basse d'énergie

En adoptant le principe de la compression adiabatique thermique, efficacité du ventilateur exempt d'huile de vis toute l'est plus haute que 75%, et est 20%-35% ventilateurs plus fortement que traditionnels. Également elle est décrite avec de la pression plus élevée d'échappement et l'impulsion de plus basse pression.

À faible bruit

Le bruit aérodynamique du rotor de vis est très petit, et la sortie est stable, qui élimine la libération soudaine d'air interne. L'admission en forme de vague et le conduit réduisent au minimum les fluctuations de flux d'air, et le bruit du ventilateur est inférieur cela du type traditionnel.

Contrôle intelligent

Les modes de contrôle de PLC, à télécommande et multiples intelligents de communication sont disponibles, qui est commode pour le fonctionnement et entretien.

Coût bas

La conception structurelle optimisée permet moins de consommation d'énergie et assure la longévité du produit. En même temps, l'unité du wight léger (charge) fonctionne sans à-coup sans infrastructure spéciale de sorte que coût de sauvegarde pour des clients.
