B-Tohin Machine (Jiangsu) Co., Ltd.
B-Tohin Machine (Jiangsu) Co., Ltd.

Fabricant professionnel de divers genres de ventilateurs

Aperçu ProduitsVentilateur de trois racines de lobe

Puissance de moteur de 37 kW à 220 kW

Puissance de moteur de 37 kW à 220 kW

Puissance de moteur de 37 kW à 220 kW

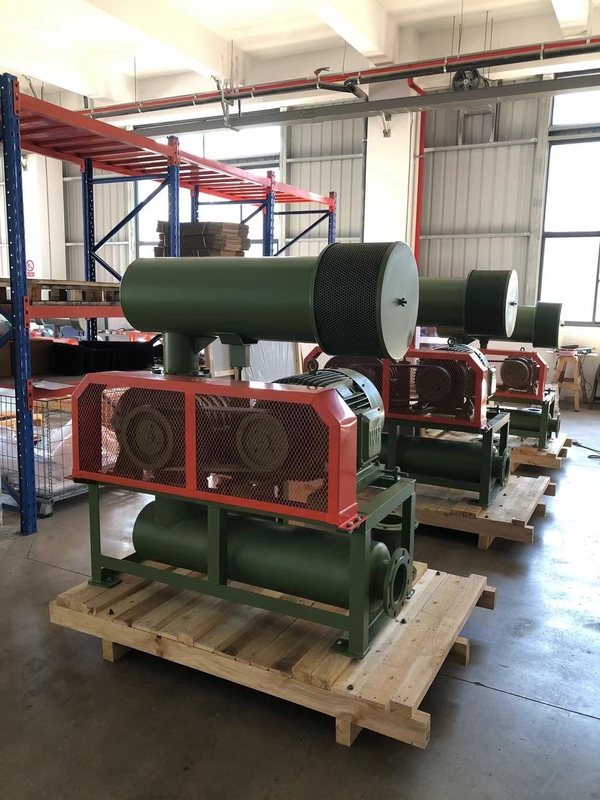

High Power Huge Three Lobe Roots Blower Bk9030S 37kw - 220kw Motor Power
Puissance de moteur de 37 kW à 220 kW
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: BK
Certification: ISO9001 / ISO14001/CE
Numéro de modèle: BK9030S
Conditions de paiement et expédition:
Quantité de commande min: 1 jeu
Prix: USD 10210- USD 13650
Détails d'emballage: Cas en bois à l'exportation
Délai de livraison: 45 jours de travail
Conditions de paiement: L / C, T / T
Capacité d'approvisionnement: 200 ensembles par mois
Contact
Description de produit détaillée
Nom: Un souffleur à trois lobes Matériel: Fer
Direction du flux d'air: Flux axial emballer: Caisse en bois d'exportation
Couleur: Personnalisé Capacité aérienne: 71Pour les autres types de véhicules:
taille de la prise: DN250 ((10") RPM du souffleur: 850 à 1500 tours par seconde
Puissance à l'arbre: 31.99 à 157,6 KW Tension: 380v / 400v / 415v / 440v / personnalisé
Fréquence: 75*75mm 50*100mm 50*200mm Application: traitement des eaux usées
Type d'installation: Horizontale ou verticale
Mettre en évidence:

Ventilateur de 3 racines de lobe

,

ventilateur de transport pneumatique



À propos de BK
Le souffleur Roots BK est un type de produit conçu et fabriqué selon les normes nationales et par des techniques introduites d'Amérique. Ce type de souffleur se caractérise par une structure simple et une efficacité volumétrique élevée.

Spécifications :

Modèle BK9030S
Débit d'air 71,52 m³/min - 116,5 m³/min
Pression différentielle de refoulement 10-80 KPa
Vitesse de rotation 850 tr/min - 1500 tr/min
Type de moteur 37 KW - 220 KW
380/400/415/440V, 3 phases, 50/60HZ
Type d'installation Standard : type horizontal.
Type vertical disponible en option
Poids net du souffleur sans moteur 1550 kg
Dimensions de l'emballage approximatives. 2,65*1,90*2,70 m (longueur*largeur*hauteur)
Caractéristiques 1. Engrenages de synchronisation de type hélicoïdal pour un fonctionnement fluide
2. Compact, flexibilité d'installation offrant plus de choix aux utilisateurs.
3. Structure intégrale de la roue et de l'arbre sans les inconvénients du souffleur à structure divisée
4. Adoption de joints d'étanchéité importés en caoutchouc fluoré avec une résistance parfaite à l'usure et aux hautes températures.
5. Faible bruit, faible vibration et faible consommation d'énergie.



Paramètres



Modèle Diamètre du port (mm) Vitesse Capacité d'admission (m³/min) et puissance d'arbre (KW)
0,1 kgf/cm² 0,2 kgf/cm² 0,3 kgf/cm² 0,4 kgf/cm² 0,5 kgf/cm² 0,6 kgf/cm² 0,7 kgf/cm² 0,8 kgf/cm²
1000 mmH2O 2000 mmH2O 3000 mmH2O 4000 mmH2O 5000 mmH2O 6000 mmH2O 7000 mmH2O 8000 mmH2O
0,01 MPa 0,02 MPa 0,03 MPa 0,04 MPa 0,05 MPa 0,06 MPa 0,07 MPa 0,08 MPa
tr/min m³/min KW m³/min KW m³/min KW m³/min KW m³/min KW m³/min KW m³/min KW m³/min KW
BK9020S 200 (8") 1000 51,88 24,34 49,92 31,03 48,41 37,73 47,14 44,42 46,02 51,12 45,01 57,82 43,6 65,83 42,58 72,66
1050 54,71 25,55 52,75 32,58 51,24 39,61 49,97 46,65 48,85 53,68 47,84 60,71 46,91 67,74 46,05 74,77
1150 60,37 27,99 58,41 35,69 56,9 43,39 55,63 51,09 54,51 58,79 53,50 66,49 52,57 74,19 51,71 81,89
1250 66,03 30,42 64,07 38,79 62,56 47,16 61,29 55,53 60,18 63,90 59,17 72,27 58,24 80,64 57,37 89,01
1400 74,52 34,07 72,56 43,44 71,06 52,82 69,79 62,19 68,67 71,57 67,66 80,94 66,73 90,32 65,86 99,69
1500 80,18 36,5 78,22 45,38 76,72 56,59 75,45 66,64 74,33 76,68 73,32 86,72 72,39 96,77 71,52 106,8



Description des pièces du souffleur :



Corps En fonte HT200
Structure sans joint adoptée pour améliorer l'efficacité, usinée en une seule fois par centre CNC avec une haute précision

Rotor (arbre et roue) En fonte QT500
La roue et l'arbre sont coulés en une seule pièce.
Utilisation d'un raboteuse NC pour l'usinage afin d'obtenir une haute précision
Roulement d'extrémité d'engrenage En GCr15
Marque NSK, roulement à billes à contact oblique à deux rangées,capable de supporter une charge axiale
Roulement d'extrémité d'entraînement En GCr15
Marque NSK, roulement à rouleaux cylindriques
Engrenage En 20CrMnTi
Structure conique pour un fonctionnement plus fluide
Joint d'étanchéité En caoutchouc fluoré
résiste aux hautes températures et a une durée de vie plus longue.


Principe de fonctionnement

Le souffleur Roots est un souffleur volumétrique, et il décharge une quantité fixe d'air proportionnellement à sa vitesse de rotation. À chaque rotation, deux lobes terminent trois cycles d'absorption et de décharge d'air. Comparé au souffleur à deux lobes, il présente moins de pulsations d'air, un changement de charge plus faible, une résistance plus élevée, un bruit et des vibrations plus faibles.

Deux arbres parallèles ont chacun trois lobes, tous les lobes maintiennent un petit jeu entre eux et avec le carter intérieur. À chaque rotation des lobes, une certaine quantité d'air est absorbée à l'admission et transférée de la surface intérieure du carter vers le port de décharge du souffleur.

Les deux arbres sont entraînés par les engrenages de synchronisation, sans aucun contact entre les lobes, de sorte qu'ils peuvent être entraînés à grande vitesse sans aucune lubrification à l'intérieur. Il présente les caractéristiques suivantes : configuration simple ; fonctionnement fluide ; bonne stabilisation des performances. Il a été largement appliqué dans diverses industries.

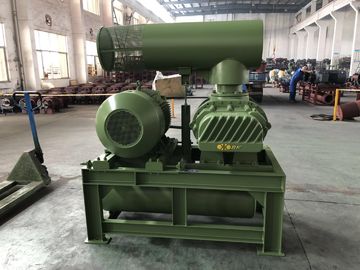

Puissance de moteur de 37 kW à 220 kW 0

Structure

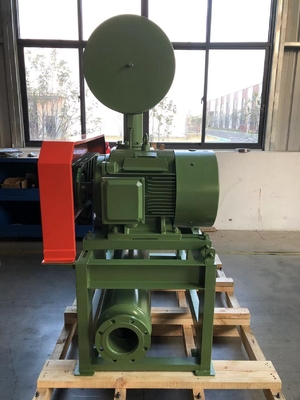

Puissance de moteur de 37 kW à 220 kW 1

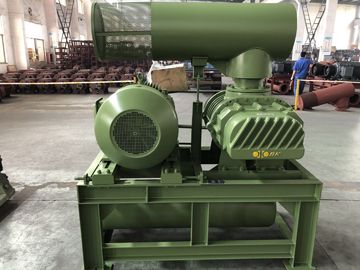

Puissance de moteur de 37 kW à 220 kW 2

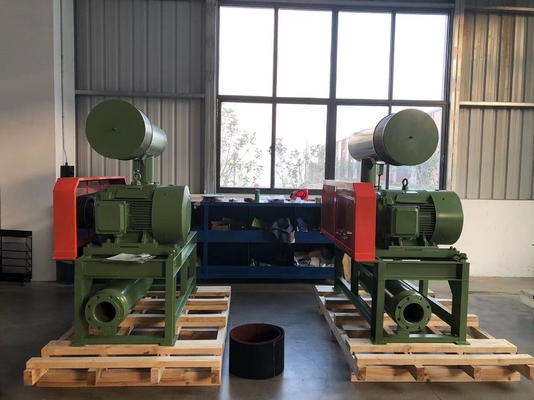

Puissance de moteur de 37 kW à 220 kW 3



Application

Puissance de moteur de 37 kW à 220 kW 4

Puissance de moteur de 37 kW à 220 kW 5



Exposition

Puissance de moteur de 37 kW à 220 kW 6



Produits principaux

(1) Souffleur Roots à trois lobes
(2) Souffleur Turbo ATB
(3) Souffleur Roots pour biogaz
(4) Pompe à vide à trois lobes
(5) Souffleur rotatif HC
(6) Souffleur centrifuge à paliers aérodynamiques
(7) Souffleur centrifuge à un étage
(8) Souffleur centrifuge à plusieurs étages
(9) Souffleur à canal latéral
(10) Pompe submersible pour eaux usées



Puissance de moteur de 37 kW à 220 kW 7
