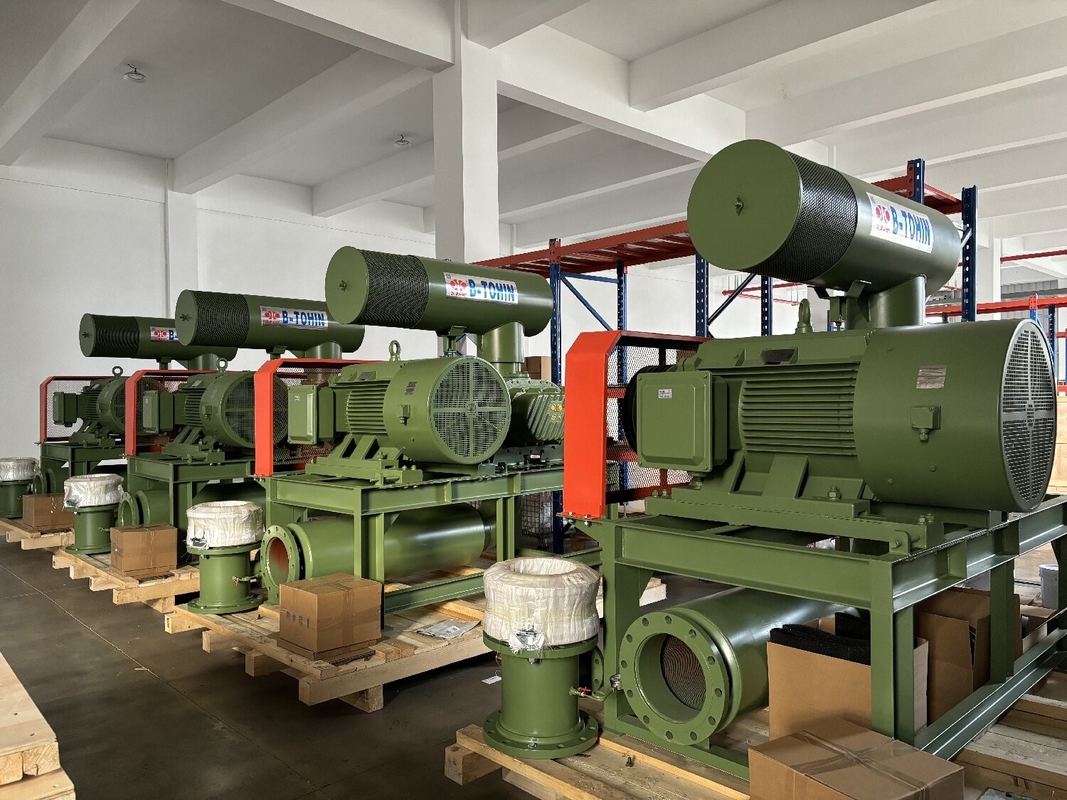

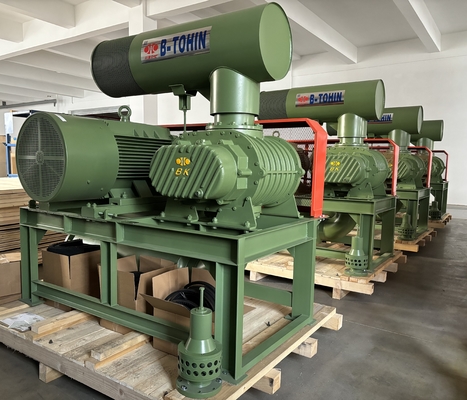

Flux axial vert à trois racines de lobe souffleur BK8024S 90KW pour le traitement de l'eau

Flux axial vert à trois racines de lobe souffleur BK8024S 90KW pour le traitement de l'eau

Flux axial vert à trois racines de lobe souffleur BK8024S 90KW pour le traitement de l'eau
Green Axial Flow Three Lobe Roots Blower BK8024S 90KW For Water Treatment
Flux axial vert à trois racines de lobe souffleur BK8024S 90KW pour le traitement de l'eau
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: BK
Certification: ISO9001 / ISO14001/CE
Numéro de modèle: BK8024S
Conditions de paiement et expédition:
Quantité de commande min: 1 jeu
Prix: USD 7890- USD 9860
Détails d'emballage: Cas en bois à l'exportation
Délai de livraison: 45 jours de travail
Conditions de paiement: L / C, T / T
Capacité d'approvisionnement: 200 ensembles par mois
Contact
Description de produit détaillée
Nom: Un souffleur à trois lobes Matériel: Fer
Débit d'air: 330,69 m3/min-77,85 m3/min Couleur: personnalisé
RPM du souffleur: 700 à 1500 tours par seconde Tension: 380v / 400v / 415v / 440v / personnalisé
Fréquence: 75*75mm 50*100mm 50*200mm Application: traitement des eaux usées
Type d'installation:: Horizontale ou verticale
Mettre en évidence:

Ventilateur de 3 racines de lobe

,

ventilateur de transport pneumatique



À propos de BK
Le souffleur Roots BK est un type de produit conçu et fabriqué selon les normes nationales et par des techniques introduites d'Amérique. Ce type de souffleur se caractérise par une structure simple et une efficacité volumétrique élevée.

Spécifications :

Modèle BK8024S
Capacité d'air 33,69 m³/min - 77,85 m³/min
Pression différentielle de refoulement 10-60 KPa
Vitesse de rotation 700 tr/min - 1500 tr/min
Type de moteur 22 KW - 90 KW
380/400/415/440V, 3 phases, 50/60HZ
Type d'installation Standard : type horizontal.
Type vertical disponible en option
Poids net du souffleur sans moteur 800 kg
Dimensions approximatives de l'emballage. 2,35*1,65*2,60 m (longueur*largeur*hauteur)
Caractéristiques 1. Engrenages de synchronisation de type hélicoïdal pour un fonctionnement fluide
2. Compact, flexibilité d'installation offrant plus de choix aux utilisateurs.
3. Structure intégrale de la roue et de l'arbre évitant les inconvénients du souffleur à structure divisée
4. Adopte des joints d'étanchéité importés en caoutchouc fluoré avec une résistance parfaite à l'usure et aux hautes températures.
5. Faible bruit, faible vibration et faible consommation d'énergie.



Paramètres



Modèle Diamètre du raccord (mm) Vitesse Capacité d'admission (m³/min) et puissance d'arbre (KW)
0,1 kgf/cm² 0,2 kgf/cm² 0,3 kgf/cm² 0,4 kgf/cm² 0,5 kgf/cm² 0,6 kgf/cm² 0,7 kgf/cm² 0,8 kgf/cm²
1000 mmH2O 2000 mmH2O 3000 mmH2O 4000 mmH2O 5000 mmH2O 6000 mmH2O 7000 mmH2O 8000 mmH2O
0,01 MPa 0,02 MPa 0,03 MPa 0,04 MPa 0,05 MPa 0,06 MPa 0,07 MPa 0,08 MPa
tr/min m³/min KW m³/min KW m³/min KW m³/min KW m³/min KW m³/min KW m³/min KW m³/min KW
BK8024S 200 (8") 800 40,55 19,47 38,59 24,83 37,09 30,18 35,82 35,54 34,7 40,9 33,69 46,25
850 43,39 20,69 41,42 26,38 39,92 32,07 38,65 37,76 37,53 43,45 36,52 49,14
900 46,22 21,90 44,25 27,93 42,75 33,96 41,48 39,98 40,36 46,01 39,35 52,03
1000 51,88 24,34 49,92 31,03 48,41 37,73 47,14 44,42 46,02 51,12 45,01 57,82
1050 55,86 25,99 53,96 33,14 52,50 40,29 51,26 47,44 50,18 54,59 49,20 61,75
1150 58,61 27,17 56,71 34,65 55,24 42,12 54,01 49,60 52,93 57,08 51,95 64,55
1250 64,11 29,53 62,20 37,66 60,74 45,79 59,51 53,91 58,42 62,04 57,44 70,16


Description des pièces du souffleur :

Corps Fabriqué en fonte HT200
Structure monobloc adoptée pour améliorer l'efficacité, usinée une seule fois par centre CNC avec une haute précision

Rotor (arbre et roue) Fabriqué en fonte QT500
La roue et l'arbre sont coulés en une seule pièce.
Utilisation d'une raboteuse NC pour l'usinage afin d'obtenir une haute précision
Roulement d'extrémité d'engrenage Fabriqué en GCr15
Marque NSK, roulement à billes à contact oblique à deux rangées,capable de supporter une charge axiale
Roulement d'extrémité d'entraînement Fabriqué en GCr15
Marque NSK, roulement à rouleaux cylindriques
Engrenage Fabriqué en 20CrMnTi
Structure conique pour un fonctionnement plus fluide
Joint d'étanchéité Fabriqué en caoutchouc fluoré
résiste aux hautes températures et a une durée de vie plus longue.


Principe de fonctionnement

Le souffleur Roots est un souffleur volumétrique, qui décharge une quantité fixe d'air proportionnellement à sa vitesse de rotation. À chaque rotation, deux lobes terminent trois cycles d'absorption et de décharge d'air. Comparé au souffleur à deux lobes, il présente moins de pulsations d'air, un changement de charge plus faible, une résistance plus élevée, un bruit et des vibrations plus faibles.

Deux arbres parallèles ont chacun trois lobes, tous les lobes maintiennent un faible jeu entre eux et avec le carter intérieur. À chaque rotation des lobes, une certaine quantité d'air est absorbée à l'admission et transférée de la surface intérieure du carter vers le port de décharge du souffleur.

Les deux arbres sont entraînés par les engrenages de synchronisation, sans aucun contact entre les lobes, de sorte qu'ils peuvent tourner à grande vitesse sans aucune lubrification à l'intérieur. Il présente les caractéristiques suivantes : configuration simple ; fonctionnement fluide ; bonne stabilité des performances. Il a été largement appliqué dans diverses industries.



Flux axial vert à trois racines de lobe souffleur BK8024S 90KW pour le traitement de l'eau 0

Structure



Flux axial vert à trois racines de lobe souffleur BK8024S 90KW pour le traitement de l'eau 1

Flux axial vert à trois racines de lobe souffleur BK8024S 90KW pour le traitement de l'eau 2

Flux axial vert à trois racines de lobe souffleur BK8024S 90KW pour le traitement de l'eau 3



Application



Flux axial vert à trois racines de lobe souffleur BK8024S 90KW pour le traitement de l'eau 4

Flux axial vert à trois racines de lobe souffleur BK8024S 90KW pour le traitement de l'eau 5



Exposition



Flux axial vert à trois racines de lobe souffleur BK8024S 90KW pour le traitement de l'eau 6



Atelier



Flux axial vert à trois racines de lobe souffleur BK8024S 90KW pour le traitement de l'eau 7



Produits principaux



Flux axial vert à trois racines de lobe souffleur BK8024S 90KW pour le traitement de l'eau 8



Produit Tag:

Ventilateur de 3 racines de lobe,

ventilateur de transport pneumatique,

enracine le ventilateur de lobe
