Souffleur à racines à trois lobes en fer forgé professionnel à pression de 10 à 80 KPA

Souffleur à racines à trois lobes en fer forgé professionnel à pression de 10 à 80 KPA

Souffleur à racines à trois lobes en fer forgé professionnel à pression de 10 à 80 KPA
Professional Wrought Iron Three Lobe Roots Blower With Pressure 10-80KPA
Souffleur à racines à trois lobes en fer forgé professionnel à pression de 10 à 80 KPA
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: BK
Certification: ISO9001 / ISO14001 / CE
Numéro de modèle: BK5003
Conditions de paiement et expédition:
Quantité de commande min: 1 jeu
Prix: Négociable
Détails d'emballage: cas en bois standard d'exportation
Délai de livraison: 5 à 20 jours ouvrables, dépend de la quantité d'ordre et des spécifications
Conditions de paiement: L / C, T / T
Capacité d'approvisionnement: 110 ensembles par mois
Contact
Description de produit détaillée
Capacité aérienne: 3.43 - 7,15 m3/min Nom: Un souffleur à trois lobes
Déchargez la différence de pression: 10-80 kpa Puissance du moteur: 5.5-7.5 KW/11-15 KW
Principaux matériaux: en fonte Origine de la technologie: États-Unis
Refroidi: par air naturel RPM du souffleur: 850-2000
Voltage: Pour les appareils à commande automatique: Fréquence: 50 Hz/60 Hz
Type d'installation:: horizontale ou verticale
Mettre en évidence:

Ventilateur de 3 racines de lobe

,

ventilateur de transport pneumatique

Souffleur à lobes de racines en fer forgé à pression de 10 à 80 KPA pour le traitement des eaux usées



B-Tohin est un fabricant professionnel qui produit des souffleurs à racines en fer forgé.Et nous avons un département de recherche indépendant pour concevoir et fabriquer de nouveaux produits selon les exigences particulières des clients.





Les spécifications:



Modèle

BK5003

Capacité aérienne

30,43 à 7,15 m3 / min

Différentielle de pression de décharge

10 à 80 KPA

Vitesse de rotation

850 à 2000 tours par minute

Type de moteur

5Pour les appareils à commande numérique

Marque de moteur

Standard: moteur Siemens Beide ou Wannan

Moteur Siemens et ABB à votre choix

Type d'installation

Standard: type horizontal.

Type vertical disponible selon votre choix
Couleur Personnalisé, standard de RAL6011

Taille de l'emballage Approximativement.

1.8*1.3*2.1m (longueur*largeur*hauteur)





Caractéristiques:

1. engrenages de réglage à hélice pour un fonctionnement en douceur

2Compacte, la flexibilité d'installation offre aux utilisateurs plus de choix.

3- Structure intégrale de la roue supérieure à la structure divisée, plus stable dans la transmission de puissance

4Faible bruit et vibration, consommation d'énergie compacte et économique.

5Structure de roulement de l'entrée et de la sortie pour une flexibilité d'installation.





Fiche de paramètres



Modèle Port Dia Vitesse Capacité d'entrée (m3/min) et puissance de l'arbre (KW)
0.1 kgf/cm2 0.2 kgf/cm2 00,3 kgf/cm2 00,4 kgf/cm2 0.5 kgf/cm2 00,6 kgf/cm2 00,7 kgf/cm2 00,8 kgf/cm2
1000 mmH2O 2000 mmH2O 3000 mmH2O 4000 mmH2O 5000 mmH2O 6 000 mmH2O 7000 mmH2O 8 000 mmH2O
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
Rpm M3/min KW M3/min KW M3/min KW M3/min KW M3/min KW M3/min KW M3/min KW M3/min KW
BK5003 65 (((2,5 ") 850 2.67 0.95 2.39 1.58 2.19 2.40 2.01 2.72 1.86 3.31 1.72 3.9
1000 3.25 1.12 2.98 1.85 2.77 2.83 2.60 3.20 2.44 3.89 2.31 4.59
1150 3.84 1.29 3.56 2.13 3.36 3.25 3.18 3.68 3.03 4.48 2.89 5.28 2.76 6.27
1250 4.23 1.40 3.95 2.32 3.75 3.53 3.57 4.00 3.42 4.87 3.28 5.74 3.15 6.81
1350 4.62 1.52 4.34 2.50 4.14 3.82 3.96 4.32 3.81 5.25 3.67 6.19 3.54 7.36 3.43 8.30
1500 5.20 1.69 4.93 2.78 4.72 4.24 4.55 4.80 4.39 5.84 4.26 6.88 4.13 8.17 4.01 9.22
1600 5.59 1.80 5.32 2.97 5.11 4.52 4.94 5.11 4.78 6.23 4.65 7.34 4.52 8.72 4.40 9.83
1750 6.18 1.97 5.91 3.24 5.70 4.95 5.52 5.59 5.37 6.81 5.23 8.03 5.10 9.54 4.99 10.75
1850 6.57 2.08 6.30 3.43 6.09 5.23 5.91 5.91 5.76 7.20 5.62 8.49 5.50 10.08 5.30 11.37
2000 7.15 2.25 6.88 3.71 6.67 5.65 6.50 6.39 6.35 7.78 6.21 9.18 6.08 10.90 5.96 12.29

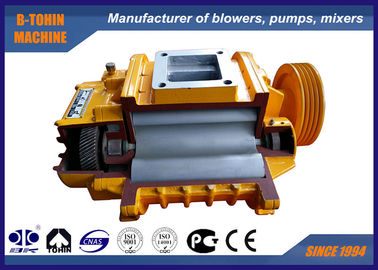

Structure du corps principal du souffleur


Souffleur à racines à trois lobes en fer forgé professionnel à pression de 10 à 80 KPA 0





Je ne veux pas.

Nom de la partie

Je suis désolée.



Je ne veux pas.

Nom de la partie

Je suis désolée.



Je ne veux pas.

Nom de la partie

Je suis désolée.

1

Les pieds

2



9

Couverture de l' extrémité gauche

1



17

réservoir d'huile

1

2

Boulons hexagonaux

4



10

Pique ronde

4



18

Équipement

2

3

Sceaux antipoussière

1



11

Enveloppe

1



19

Clé

2

4

Propulsion de la roue

1



12

Sceaux à huile

4



20

Couverture axiale

2

5

Points de roulement de l'entraînement

2



13

Couverture de l' extrémité droite

1



21

Points de roulement des engrenages

2

6

Vélos à entraînement

2



14

Éclaboussure

16



22

Plaque de roulement

2

7

Couverture de poussière

1



15

Réspirateur

1



23

Plateau réglable

plusieurs

8

Le mamelon gras

2



16

Éclaboussure

8



24

Noix magnétique

1





Dessin d'assemblage de l'emballage du ventilateur



Souffleur à racines à trois lobes en fer forgé professionnel à pression de 10 à 80 KPA 1





Fourniture standard de portée



1. souffleur à arbre nu

2. soupape de soulagement

3. soupape de freinage des plaquettes (type mince)

4. silencieux d'entrée (avec filtre à air)

5. silencieux de décharge

6. base publique (avec ceinture de sécurité)

7. joints souples en caoutchouc et amortisseur

8. poulie à moteur

9. détecteur de pression

10Ceinture en V

11. boulons et écrous et autres pièces de raccordement

12. moteur électrique à 3 phases



Dimension du schéma de produit

Souffleur à racines à trois lobes en fer forgé professionnel à pression de 10 à 80 KPA 2



BKFiche de dimension de contour                       Unité: mm
Le type Port Dia Puissance du moteur Une B. Pour C D E F G H est Le K. M N 0 P Q. Je vous en prie. 4-M16×h
Le poids
((en kg)
BK4005 40 (((1,5 ") 1.5 ¢4 700 590 90 90 456 194 215 827 129 300 370 95 130 18 4-M16×300 65
BK4007 50 (deuxième) 1.5 ¢5.5 820 640 90 90 457 185 236 872 151 370 440 105 130 18 4-M16×300 92
BK5003 65 (((2,5 ") 5.5 ¢7.5 1190 940 90 200 532 172 200 1072 133 346 410 115 190 18 4-M16×300 171
11 ¢ 15 474 538
BK5006 100 (((4") 5.5 ¢7.5 1220 980 90 228 592 199 234 1216 170 369 433 150 230 18 4-M16×300 204
11 ¢ 15 489 553
18.5 ¢ 22 534 598
BK5009 100 (((4") 5.5 ¢7.5 1255 984 110 192 608 204 272 1225 163 325 409 150 230 18 4-M16×300 239
11 à 15 428 512
18.5 ¢ 22 473 557
BK6005 Pour les produits: 5.5 ¢7.5 1330 1054 100 221 598 179 237 1162 161 332 406 135 200 18 4-M16×300 241
11 à 15 458 532
18.5 ¢ 22 493 567
BK6008 Le montant de l'aide 5.5 ¢7.5 1335 1084 110 222 688 206 297 1375 150 300 385 165 250 18 4-M16 × 400 290
11 ¢ 15 410 495
18.5 ¢ 22 455 540
30 495 580
37 ¢ 45 560 645
BK6015 150 (((6") 11 ¢ 22 1340 1064 113 222 748 232 364 1460 238 476 573 180 280 24 4-M16 × 400 380
30 539 636
37 ¢ 45 563 660
BK7006 100 (((4") 11 à 15 1495 1214 113 282 725 205 254 1432 198 489 563 150 230 18 4-M16 × 400 385
18.5 ¢ 22 534 608
30 574 648
37 ¢ 45 636 710
BK7011 150 (((6") 11 ¢ 15 1495 1200 123 271 829 232 324 1484 190 443 536 180 280 24 4-M16 × 400 477
18.5 ¢ 22 457 550
30 497 590
37 ¢ 45 559 652
BK7018 Le montant de l'aide est fixé à: 11 ¢ 45 1550 1250 125 271 894 266 413 1660 279 558 647 190 350 24 4-M16 × 400 564
55 628 717
BK8016S 150 (((6") 30 ¢ 90 1658 1390 105 283 962 332 413 1862 217 670 780 180 280 24 4-M16 × 400 730
BK8024S Le montant de l'aide est fixé à: 22 ¢ 90 1750 1490 105 345 1010 284 452 1890 334 780 875 190 350 24 4-M16 × 400 800
BK9020S Le montant de l'aide est fixé à: 30°132 4-M16 × 400
BK9030S 250 (((10") 37 ¢ 90 2140 1840 105 385 1056 294 544 2118 344 808 918 230 360 38 4-M16 × 400 1300
110 est 220. 960 1070
BK10027S 300 (((12") 37 à 90 2070 1750 105 375 1144 289 587 2274 334 860 970 245 380 38 4-M16 × 400 1600
10 ¢220 2210 1890 960 1070
BK10034S Pour les produits à base de plantes 75 ¢ 315 2255 1940 105 455 1268 344 642 2347 432 990 1100 260 440 38 4-M16 × 400 1900
Les dimensions pour BK12034 et BK12042 seront fournies spécialement.
Je vous en prie.d- Je vous en prie. acceJe suis désolé. comprennent: silencieux d'entrée et de sortie, ga de pressionVousLe moteur, la poulie du souffleur. poulie, beÇa, le garde-câble.eLa valve Lief, vérifier la valve.
Le poids ci-dessus est uniquement pour les accessoires standard, à l'exclusion du moteur.
