Aperçu Produitsla haute pression enracine le ventilateur

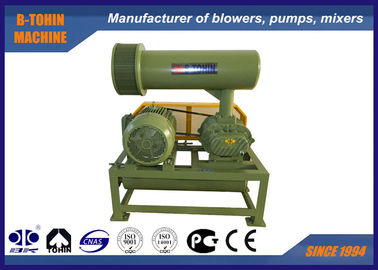

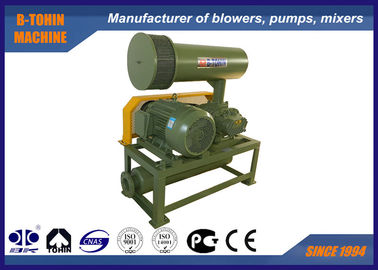

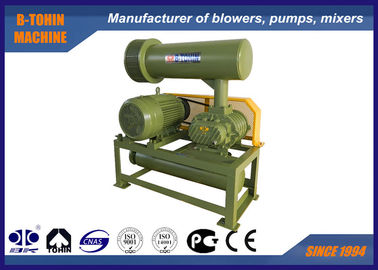

10m3/Min Rotary 10KPA - ventilateur de 50 aérateur fiable de tri racines de lobe de KPA

10m3/Min Rotary 10KPA - ventilateur de 50 aérateur fiable de tri racines de lobe de KPA

  • 10m3/Min Rotary 10KPA - ventilateur de 50 aérateur fiable de tri racines de lobe de KPA
  • 10m3/Min Rotary 10KPA - ventilateur de 50 aérateur fiable de tri racines de lobe de KPA
  • 10m3/Min Rotary 10KPA - ventilateur de 50 aérateur fiable de tri racines de lobe de KPA
10m3/Min Rotary 10KPA - ventilateur de 50 aérateur fiable de tri racines de lobe de KPA
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: BK
Certification: ISO9001/ISO14001/CE
Numéro de modèle: BK5009
Conditions de paiement et expédition:
Quantité de commande min: 1 jeu
Prix: Negotiation
Détails d'emballage: cas en bois standard d'exportation
Délai de livraison: 5 à 20 jours ouvrables, dépend de la quantité d'ordre et des spécifications
Conditions de paiement: L / C, T / T
Capacité d'approvisionnement: 100 jeux par mois
Contact
Description de produit détaillée
Capacité d'air: 5.68-18.41m3/min Différence de pression de décharge: 10-50KPA
Puissance de moteur: 4-22KW Trou de décharge: DN100 (4")
type de refroidissement: Air Application :: Transport d'aération, de lissage, pneumatique, appliqué pour le traitement de l'eau, le ciment, la c
Joint: Marque de SKF Incidence: NSK, foroption de SKF
Surligner:

tri ventilateur à haute pression de racines de lobe

,

tri ventilateur de racines du lobe 10kpa

,

type à haute pression ventilateur de lobe



ventilateur de racines du lobe 10m3/min trois, ventilateur rotatoire, 10KPA - 50KPA, aérateur fiable



Au sujet de BK



Le ventilateur de racines de BK est un genre de produit conçu et construit selon les normes nationales.



Ce type ventilateur est largement appliqué dans le traitement d'eaux usées et l'industrie de transport pneumatique.





Caractéristiques :



Modèle

BK5009

Capacité d'air

5.68-18.41m3/min

Déchargez la différence de pression

10-50KPA

Vitesse rotatoire

850-2000rpm

Type de moteur

4KW-22KW

380/400/415/440V, 3PHASES, 50/60HZ

Marque de moteur

Norme : Moteur de Siemens Beide ou de Wannan

Siemens et moteur d'ABB pour votre option

Type d'installation

Norme : type horizontal.



Type vertical disponible pour votre option

N.W. de ventilateur sans moteur

239 kilogrammes

Taille de emballage approximativement.

1.5*1.05*1.75m (length*width*height)





Caractéristiques :

1. type hélicoïdal vitesses de synchronisation pour le bon fonctionnement

2. le contrat, flexibilité dans l'installation donne à des utilisateurs plus de choix.

3. structure intégrale de la roue à aubes et de l'axe pour empêcher des points faibles de la structure fendue

4. joints importé Adopt faits à partir du caoutchouc de fluoro avec la résistance à l'usure parfaite et la résistance à hautes températures.

5. Basse vibration et petite consommation d'énergie.





Feuille de paramètre

Modèle Diamètre gauche
(Millimètre)
Vitesse Capacité d'admission (m3/min) et puissance d'axe (kilowatts)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2 0.5kgf/cm2
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O 5000mmH2O
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa
T/MN m3/min Kilowatt m3/min Kilowatt m3/min Kilowatt m3/min Kilowatt m3/min Kilowatt
BK5009 100 (4") 850 7,05 2,12 6,48 3,60 6,05 5,43 5,68 6,29
1000 8,53 2,49 7,97 4,23 7,53 6,39 7,17 7,40 6,85 9,14
1150 10,01 2,87 9,45 4,86 9,01 7,35 8,65 8,51 8,33 10,51
1250 11,00 3,12 10,44 5,29 10,00 7,99 9,64 9,25 9,32 11,43
1350 11,99 3,37 11,43 5,71 10,99 8,63 10,62 9,99 10,31 12,34
1500 13,47 3,74 12,91 6,35 12,47 9,59 12,11 11,10 11,79 13,71
1600 14,46 3,99 13,90 6,77 13,46 10,23 13,10 11,84 12,78 14,63
1750 15,94 4,37 15,38 7,40 14,94 11,18 14,58 12,95 14,26 16,00
1850 16,93 4,62 16,37 7,83 15,93 11,82 15,57 13,69 15,25 16,91
2000 18,41 4,99 17,85 8,46 17,41 12,78 17,05 14,80 16,73 18,28




Structure du principal organisme de ventilateur


10m3/Min Rotary 10KPA - ventilateur de 50 aérateur fiable de tri racines de lobe de KPA 0





Non.

Nom de partie

Quantité.



Non.

Nom de partie

Quantité.



Non.

Nom de partie

Quantité.

1

Pose

2



9

Couvercle d'embout gauche

1



17

Réservoir de stockage de pétrole

1

2

Boulon d'hexagone

4



10

Goupille ronde

4



18

Vitesse

2

3

Joint d'Antidust

1



11

Enveloppe

1



19

Clé

2

4

Roue à aubes d'entraînement

1



12

Joint

4



20

Douille axiale

2

5

Incidence

2



13

Couverture d'extrémité droite

1



21

Incidence

2

6

Roue à aubes conduite

2



14

Boulon

16



22

Plaque de roulement

2

7

Tasse de la poussière

1



15

Reniflard

1



23

Protection réglable

plusieurs

8

Mamelon de graisse

2



16

Boulon

8



24

Écrou magnétique

1





Dessin se réunissant de paquet de ventilateur



10m3/Min Rotary 10KPA - ventilateur de 50 aérateur fiable de tri racines de lobe de KPA 1





Approvisionnement standard en portée



1. principal organisme de ventilateur

2. pression soulager la valve

3. clapet anti-retour

4. silencieux d'admission (avec le filtre à air)

5. silencieux de débouché

6. base publique (avec la couverture de ceinture)

7. protection en caoutchouc de joint flexible et de choc

8. poulie de moteur

9. indicateur de pression

10. V-ceinture

11. boulons et écrous et d'autres pièces de connexion

12. moteur électrique
