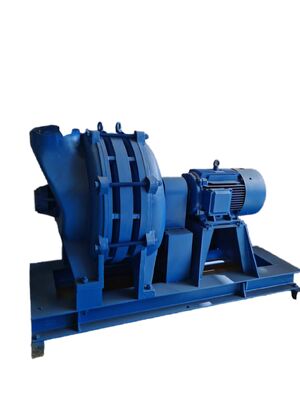

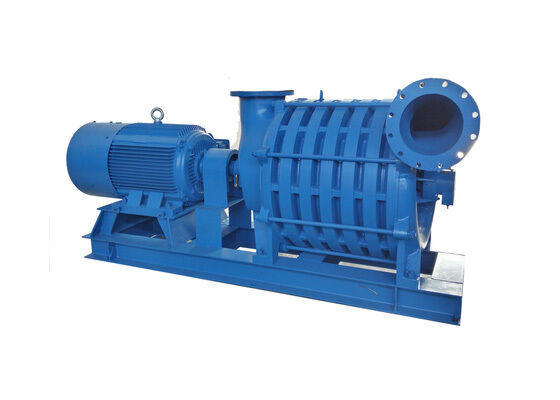

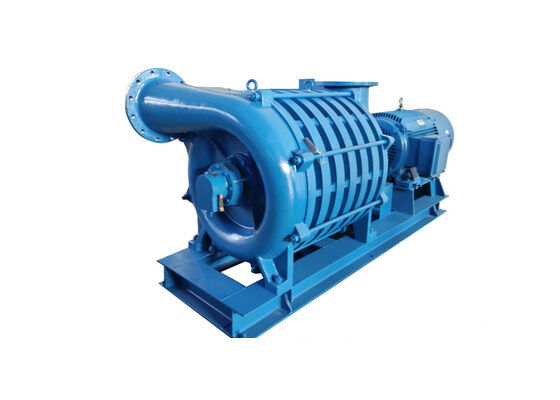

Ventilateur centrifuge multi-étages série D120, contrôle par API, lubrification des roulements, 49-98 KPa
À propos du ventilateur centrifuge multi-étages série D
Le ventilateur centrifuge multi-étages série D est conçu par un institut célèbre en Chine et par les ingénieurs de B-Tohin. Le ventilateur possède plusieurs roues connectées par une tige de connexion. L'air d'admission est comprimé étape par étape et finalement l'air est évacué par la sortie.
Spécifications
| Modèle |
Débit d'admission m³/min |
Pression d'admission kPa |
Température d'admission °C |
Pression de consigne |
Vitesse tr/min |
Puissance arbre kW |
Puissance moteur kW |
Poids (hors moteur) KG |
| D120-1.5 |
120 |
98 |
20 |
49 |
5000 |
2950 |
132 |
160 |
4400 |
| D120-1.6 |
120 |
98 |
20 |
58.5 |
6000 |
2950 |
154 |
200 |
4900 |
| D120-1.7 |
120 |
98 |
20 |
68.6 |
7000 |
2950 |
162 |
200 |
5300 |
| D120-1.8 |
120 |
98 |
20 |
78.5 |
8000 |
2950 |
176 |
200 |
6000 |
| D120-1.9 |
120 |
98 |
20 |
88.3 |
9000 |
2950 |
193 |
220 |
6600 |
| D120-2.0 |
120 |
98 |
20 |
98 |
10000 |
2950 |
212 |
250 |
7000 |
Caractéristiques
- Structure compacte, apparence élégante, haute stabilité, installation et maintenance pratiques
-
Fonctionnement fluide
-
Faible bruit
-
Ventilateur sans huile
-
La roue est dotée d'un composite linéaire spécial pour réduire les fuites internes et améliorer l'efficacité volumétrique.
-
Facile à ajuster
-
Des anneaux d'admission sont équipés pour la roue de chaque étage, et des joints labyrinthiques sont installés entre les étages et aux deux extrémités du carter pour éviter les fuites de gaz.
-
Refroidissement par air et par eau conçus pour le piédestal de roulement d'échappement, durée de vie prolongée des roulements.
-
Alarme de température des roulements
-
Ventilateur et moteur connectés par accouplement, d'autres méthodes de connexion sont disponibles selon les différentes exigences techniques.
Structure du corps principal du ventilateur
Dessin d'assemblage du groupe ventilateur
Portée de fourniture standard
1. Corps principal du ventilateur
2. Silencieux d'admission (avec filtre à air)
3. Base commune pour moteur et ventilateur (y compris capot d'accouplement)
4. Vanne papillon manuelle d'admission
5. Moteur
6. Manomètre
7. Boulons de montage et accessoires de connexion
8. Clapet anti-retour
