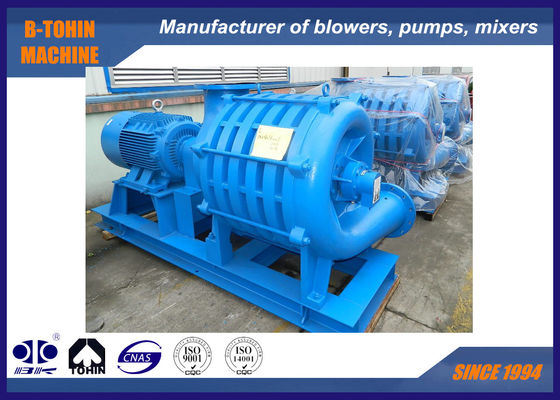

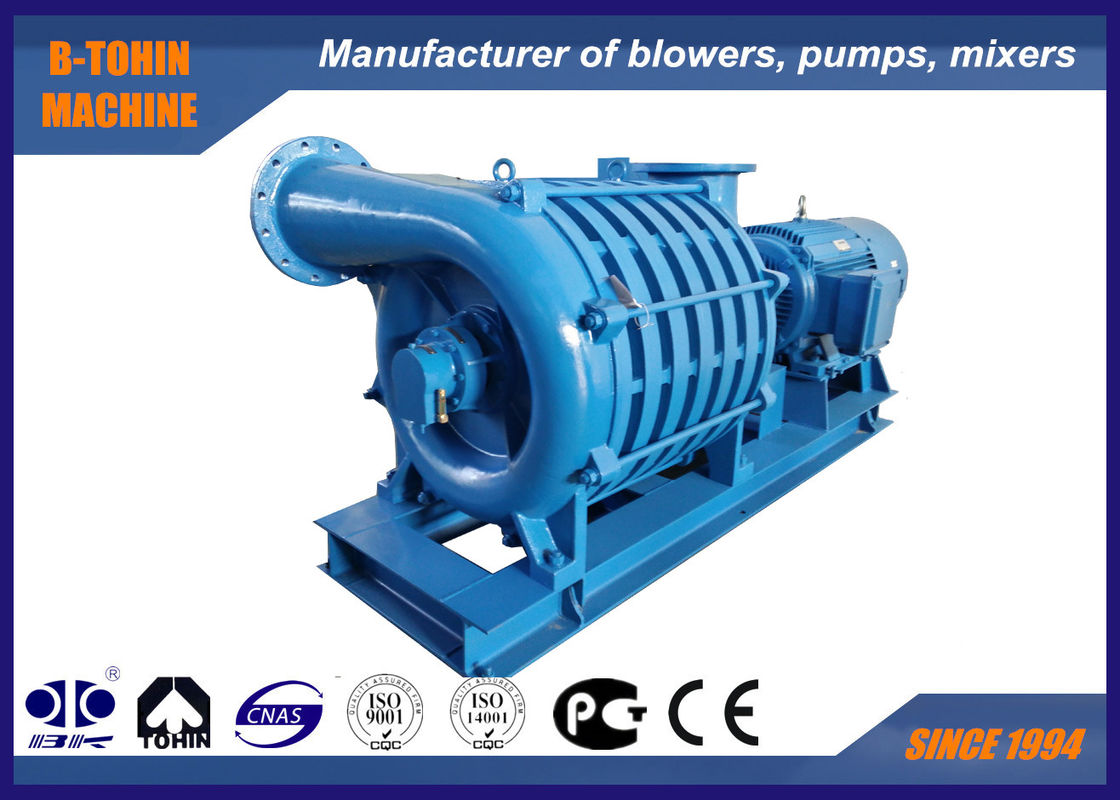

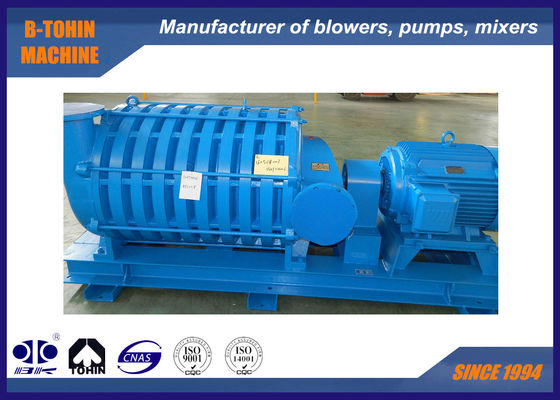

Vitesse 2950 tr/min, débit d'entrée 60 m³/min, économie d'énergie 15%-25% Puissance, soufflante centrifuge multi-étages

Ventilateur centrifuge multicellulaire à faible bruit, soufflante d'air pour le traitement des eaux usées

À propos du ventilateur centrifuge multicellulaire série D

Nous sommes un fabricant professionnel de divers types de ventilateurs. Nos ventilateurs centrifuges multicellulaires, ainsi que les moteurs et accessoires de support, peuvent également être fournis avec des systèmes de contrôle entièrement équipés. Largement appliqués dans le traitement des eaux usées, l'alimentation en gaz de haut fourneau, le lavage du charbon

les usines, la flottation minière, la production de gaz chimique, le vide et d'autres domaines, les ventilateurs centrifuges multicellulaires peuvent également être utilisés pour transporter d'autres gaz spéciaux.

1, Milieu de transport : air propre, gaz naturel, biogaz, méthane, hydrogène, etc.

2, Matériau de la roue : acier moulé et alliage d'aluminium

3, Méthode de refroidissement : refroidissement par air ou par eau

4, Méthode d'entraînement : transmission par courroie

5, Application : Traitement de l'eau et des eaux usées, nettoyage de poussière par aspiration, séchage par jet d'air, flottation et séparation, zingage et galvanoplastie, oxygénation, fabrication du papier et impression, et combustion à l'air, etc.

Spécifications

Caractéristiques

1. Structure compacte : Apparence élégante, fonctionnement stable, et pratique pour l'installation et la maintenance.

2. Fonctionnement fluide : La roue à haut rendement est optimisée pour minimiser la force axiale et corrigée statiquement et dynamiquement pour l'équilibrage, assurant ainsi un fonctionnement fluide et stable de l'ensemble de l'unité.

3. Faible bruit : Le ventilateur fonctionne sans aucune friction mécanique, et le profil raisonnable des pales minimise le bruit. Le bruit généré par le ventilateur centrifuge multicellulaire est de haute fréquence, ce qui peut être considérablement atténué par des obstacles, de sorte qu'il n'y a pratiquement aucun bruit à l'extérieur de la salle du ventilateur.

4. Lubrification des roulements : La lubrification par graisse est adoptée pour les roulements, améliorant les conditions de lubrification et prolongeant la durée de vie des roulements.

5. Roue : La roue présente une courbe composite spéciale, qui réduit les fuites internes et améliore l'efficacité aérodynamique et l'efficacité globale de l'unité.

6. Réglage facile : Le débit peut être ajusté dans une certaine plage en utilisant uniquement le clapet anti-retour d'admission.

7. Mode d'entraînement : Entraîné par un moteur asynchrone bipolaire. Différents moteurs de tension peuvent être sélectionnés en fonction des conditions du réseau électrique de l'utilisateur.

8. Étanchéité : Chaque étage de roue est équipé d'anneaux d'admission, et des joints labyrinthiques sont installés entre les étages et aux deux extrémités du carter pour éviter les fuites de gaz.

9. Refroidissement : Comme la roue comprime le gaz étage par étage, la température du carter d'échappement est beaucoup plus élevée que celle du carter d'admission. Des dispositifs de refroidissement par air et par eau sont fournis pour le piédestal du roulement d'échappement afin de prolonger la durée de vie des roulements.

10. Mode de transmission : Transmission par accouplement. Différents modes de transmission peuvent également être sélectionnés en fonction des différents équipements et processus.

Structure du corps principal du ventilateur

Portée de la fourniture standard

1. Corps principal du ventilateur

2. Silencieux d'admission (avec filtre à air)

3. Base commune pour moteur et ventilateur (y compris couvercle d'accouplement)

4. Clapet anti-retour manuel d'admission

5. Moteur

6. Manomètre

7. Boulons de montage et accessoires de connexion

8. Clapet anti-retour

À propos de nous

B-Tohin Machine (Jiangsu) Co;Ltd., une coentreprise, a été créée en 1994 et est située dans le parc industriel des sciences et technologies de protection de l'environnement de Yixing, zone nationale de développement de haute technologie, Chine. Elle est principalement engagée dans la production et la vente de ventilateurs Roots à 3 lobes

ventilateurs rotatifs, ventilateurs à vis, ventilateurs centrifuges à suspension d'air, ventilateurs centrifuges magnétiques, ventilateurs centrifuges à haute vitesse à un étage à engrenages, ventilateurs centrifuges multicellulaires, ventilateurs en fibre de verre, ventilateurs en acier inoxydable, pompes à vide, pompes à eau et autres

produits. Les produits sont largement utilisés dans le traitement de l'eau pour la protection de l'environnement, le ciment des matériaux de construction, l'industrie chimique, l'électricité, le pétrole, l'acier, la métallurgie, l'exploitation minière, l'impression et la teinture, le transport de céréales, les nouvelles énergies et les nouveaux matériaux et autres industries. Les

produits sont vendus dans tout le pays et exportés vers de nombreux pays et régions. Actuellement, l'entreprise a établi une échelle de production et de vente annuelle de plus de 30 000 unités (ensembles) de divers types de ventilateurs et de pompes.

L'entreprise a réussi la certification du système de management de la qualité ISO9001, la certification du système de management environnemental ISO 14001, la certification du système de management de la santé et de la sécurité au travail ISO 45001 et la certification du système de management de l'énergie ISO50001.

L'entreprise a également été certifiée comme « Entreprise de haute technologie du Jiangsu » pendant de nombreuses années. Le centre de R&D B-Tohin Tech dispose d'une équipe d'ingénieurs seniors de niveau professeur, de docteurs et de masters, et d'un groupe d'étudiants

de premier cycle pour l'innovation scientifique et technologique. Il a établi le « Centre de recherche en ingénierie des équipements aérodynamiques économes en énergie du Jiangsu » et le « Centre de recherche et de production de roulements à suspension d'air ». Dans le même temps, il

a également obtenu la certification cinq étoiles du système d'évaluation du service après-vente des produits GB/T2.79.22-2011, la certification « Entreprise spécialisée, raffinée, unique et nouvelle de petite et moyenne taille du Jiangsu », le « Prix d'excellence en management de la qualité du maire »

« Certificat de système de gestion du carbone », « Certificat d'évaluation du système de management intégré de niveau AA » et « Entreprise conforme à la norme de fabrication d'équipements de protection de l'environnement ».

En tant qu'unité membre du Comité technique de normalisation des ventilateurs nationaux, participant à la formulation et à la révision de plusieurs normes de l'industrie des turbines éoliennes, et servant d'unité de rédaction principale. Les principaux produits ont également passé la certification CE pour l'exportation vers l'Union européenne, ainsi que plusieurs certifications internationales telles que GOST et BV.
