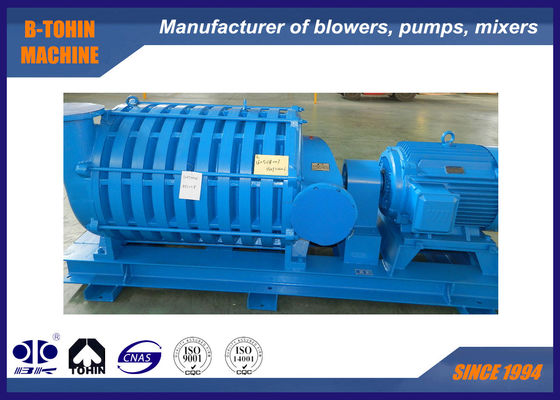

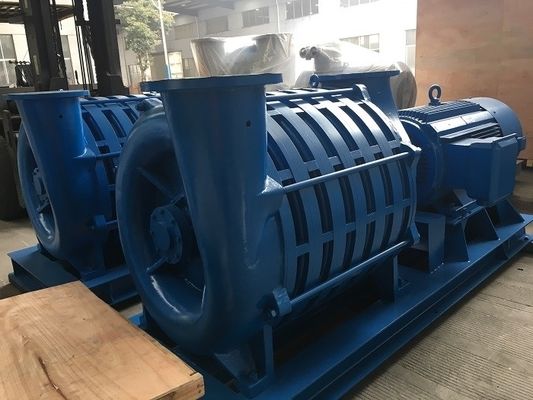

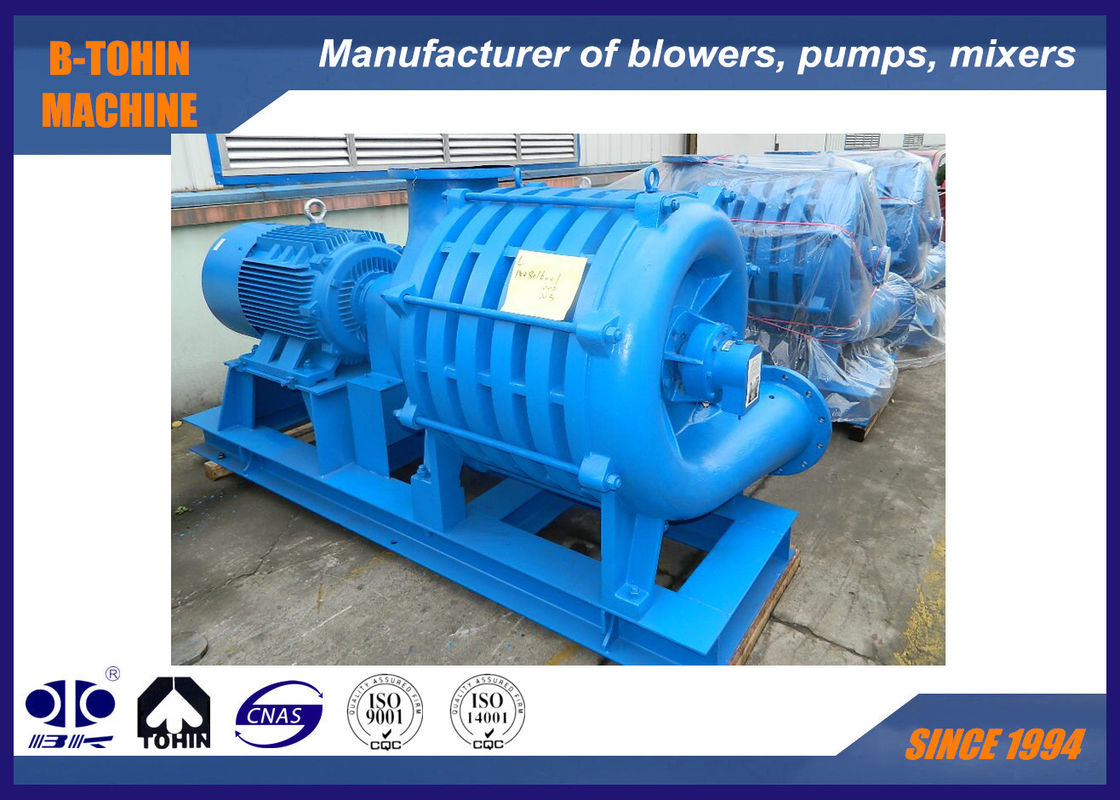

Vitesse 2950 tr/min, débit d'entrée 45m³/min Transport économe en énergie Gaz spécial Soufflante centrifuge multi-étages

Ventilateur centrifuge multicellulaire à faible bruit, ventilateur d'air pour le traitement des eaux usées

À propos du ventilateur centrifuge multicellulaire série D

Nous sommes un fabricant professionnel de divers types de ventilateurs. Nos ventilateurs centrifuges multicellulaires, ainsi que les moteurs et accessoires de support, peuvent également être fournis avec des systèmes de contrôle entièrement équipés. Largement appliqués dans le traitement des eaux usées, l'alimentation en gaz de haut fourneau, le lavage du charbon

les usines, la flottation minière, la production de gaz chimique, le vide et d'autres domaines, les ventilateurs centrifuges multicellulaires peuvent également être utilisés pour transporter d'autres gaz spéciaux.

1, Milieu de transport : air propre, gaz naturel, biogaz, méthane, hydrogène, etc.

2, Matériau de la roue : acier moulé et alliage d'aluminium

3, Méthode de refroidissement : refroidissement par air ou par eau

4, Méthode d'entraînement : transmission par courroie

5, Application : Traitement de l'eau et des eaux usées, nettoyage par aspiration de poussière, séchage par jet d'air, flottation et séparation, zingage et galvanoplastie, oxygénation, fabrication du papier et impression, et combustion à l'air, etc.

Spécifications

Caractéristiques

1. Structure compacte : Apparence élégante, fonctionnement stable et installation et maintenance pratiques.

2. Fonctionnement fluide : La roue à haut rendement est optimisée pour minimiser la force axiale et corrigée statiquement et dynamiquement pour l'équilibre, assurant un fonctionnement fluide et stable de l'ensemble de l'unité.

3. Faible bruit : Le ventilateur fonctionne sans aucune friction mécanique, et le profil raisonnable des pales minimise le bruit. Le bruit généré par le ventilateur centrifuge multicellulaire est de haute fréquence, ce qui peut être considérablement atténué par des obstacles, il n'y a donc pratiquement aucun bruit à l'extérieur de la salle des ventilateurs.

4. Lubrification des roulements : La lubrification par graisse est adoptée pour les roulements, améliorant les conditions de lubrification et prolongeant la durée de vie des roulements.

5. Roue : La roue présente une courbe composite spéciale, qui réduit les fuites internes et améliore l'efficacité aérodynamique et l'efficacité globale de l'unité.

6. Réglage facile : Le débit peut être ajusté dans une certaine plage en utilisant uniquement le clapet anti-retour d'admission.

7. Mode d'entraînement : Entraîné par un moteur asynchrone bipolaire. Différents moteurs de tension peuvent être sélectionnés en fonction des conditions du réseau électrique de l'utilisateur.

8. Étanchéité : Chaque étage de roue est équipé d'anneaux d'admission, et des joints labyrinthes sont installés entre les étages et aux deux extrémités du carter pour éviter les fuites de gaz.

9. Refroidissement : Comme la roue comprime le gaz étape par étape, la température du carter d'échappement est beaucoup plus élevée que celle du carter d'admission. Des dispositifs de refroidissement par air et par eau sont fournis pour le socle du roulement d'échappement afin de prolonger la durée de vie des roulements.

10. Mode de transmission : Transmission par accouplement. Différents modes de transmission peuvent également être sélectionnés en fonction des différents équipements et processus.

Structure du corps principal du ventilateur

Dessin d'assemblage du bloc ventilateur

Portée de fourniture standard

1. Corps principal du ventilateur

2. Silencieux d'admission (avec filtre à air)

3. Base commune pour moteur et ventilateur (couvercle d'accouplement inclus)

4. Clapet anti-retour manuel d'admission

5. Moteur

6. Manomètre

7. Boulons de montage et accessoires de connexion

8. Clapet anti-retour
