Fabricant professionnel de divers genres de ventilateurs
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | BK |
| Certification: | ISO9001/ISO14001/CE |
| Numéro de modèle: | BK9030 |
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | Negotiation |
| Détails d'emballage: | Caisse en bois standard d'exportation |
| Délai de livraison: | 5 à 20 jours ouvrables, dépend de la quantité d'ordre et des spécifications |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 50 ensembles par mois |
| Type: | Déplacement positif, racines type, transport d'air | Capacité d'air: | 43.44-122.58m3/min |
|---|---|---|---|
| Déchargez la différence de pression: | 10-60KPA | Puissance de moteur: | 22-160KW |
| Trou de décharge: | DN300 (12") | Type de refroidissement: | Air |
| Application :: | Transport d'aération, de lissage, pneumatique, appliqué pour le traitement de l'eau, le ciment, la c | Principaux matériaux: | Fonte |
| Surligner: | ventilateur de style de racines de refroidissement à l'air,les racines de ciment dactylographient le ventilateur,type à haute pression ventilateur de racines |
||

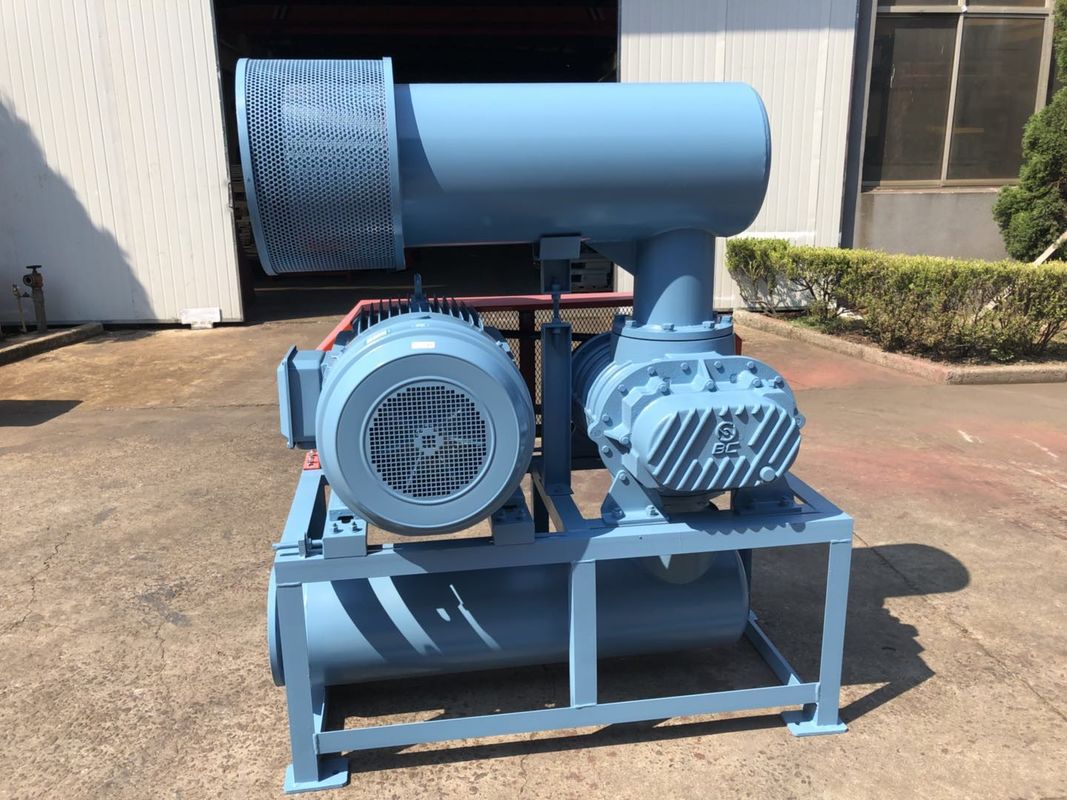

Refroidissement à l'air ventilateur de trois racines de lobe, 22-160KW, ventilateur de capacité plus élevée
Le ventilateur de racines de la trois-lame BK9030 est très utilisé pour le système de transport pneumatique, dans beaucoup de genres d'industries telles que la porcelaine, les matériaux de construction, la fabrication de papier, la fonte, la puissance, le pétrole, le produit chimique, les textiles, l'aquiculture, le traitement des eaux usées, la nourriture, etc.
Il peut assortir un type vertical ou un type horizontal de silencieux, ou assortissez un isolateur de bruit pour atteindre le meilleur résultat d'abaisser le bruit.
Caractéristiques :
|
Modèle |
BK9030 |
|
Capacité d'air |
43.44-122.58m3/min |
|
Déchargez la différence de pression |
10-60KPA |
|
Vitesse rotatoire |
700-1500rpm |
|
Type de moteur |
22KW-160KW 380/400/415/440V, 3PHASES, 50/60HZ, moteur de fréquence également disponible |
|
Marque de moteur |
Norme : Moteur de Siemens Beide ou de Wannan Siemens et moteur d'ABB pour votre option |
|
Type d'installation |
Norme : type horizontal. Type vertical disponible pour votre option |
| Couleur | Adapté aux besoins du client, niveau de RAL6011 |
|
N.W. de ventilateur sans moteur |
1550 kilogrammes |
|
Taille de emballage approximativement. |
2.62*1.78*2.5m (length*width*height) |
Caractéristiques :
1. Les silencieux d'admission et de débouché étant équipé, le bruit du ventilateur est bas.
2. la courbe optimisée de rotor est adoptée pour améliorer l'efficacité du ventilateur.
3. air pur et graisse de sortie librement.
4. technologie de CFAO : Le rotor de roue à aubes, l'enveloppe, la plaque d'extrémité et d'autres composantes clés sont faits par
traitement numérique.
5. bon aspect : La machine est de conception optimisée, de forme agréable et de structure compacte.
Feuille de paramètre
| Modèle | Diamètre gauche (Millimètre) |
Vitesse | Capacité d'admission (m3/min) et puissance d'axe (kilowatts) | |||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | |||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | |||||||
| T/MN | m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | ||
| BK9030 | 300 (12") | 700 | 53,08 | 17,01 | 49,78 | 27,48 | 47,35 | 37,12 | 45,26 | 42,77 |
| 850 | 66,11 | 20,66 | 62,81 | 33,37 | 60,38 | 45,07 | 58,30 | 51,93 | ||
| 1000 | 79,15 | 24,30 | 75,84 | 39,25 | 73,41 | 53,03 | 71,33 | 61,10 | ||
| 1150 | 92,18 | 27,95 | 88,88 | 45,14 | 86,44 | 60,98 | 84,36 | 70,26 | ||
| 1250 | 100,87 | 30,38 | 97,56 | 49,07 | 95,13 | 66,29 | 93,05 | 76,37 | ||
| 1400 | 113,90 | 34,02 | 110,60 | 54,96 | 108,16 | 74,24 | 106,08 | 85,53 | ||
| 1500 | 122,58 | 36,45 | 119,28 | 58,88 | 116,85 | 79,54 | 114,77 | 91,64 | ||
| Modèle | Diamètre gauche (Millimètre) |
Vitesse | Capacité d'admission (m3/min) et puissance d'axe (kilowatts) | |||||||
| 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
| 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||
| 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||
| T/MN | m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | m3/min | Kilowatt | ||
| BK9030 | 300 (12") | 700 | 43,44 | 53,05 | ||||||
| 850 | 56,47 | 64,42 | ||||||||
| 1000 | 69,50 | 75,79 | 67,85 | 90,49 | ||||||
| 1150 | 82,53 | 87,16 | 80,88 | 104,06 | ||||||
| 1250 | 91,22 | 94,74 | 89,57 | 113,11 | ||||||
| 1400 | 104,25 | 106,11 | 102,60 | 126,68 | ||||||
| 1500 | 112,94 | 113,69 | 111,29 | 135,73 | ||||||
Structure du principal organisme de ventilateur
|
Non. |
Nom de partie |
Quantité. |
|
Non. |
Nom de partie |
Quantité. |
|
Non. |
Nom de partie |
Quantité. |
|
1 |
Pose |
2 |
|
9 |
Couvercle d'embout gauche |
1 |
|
17 |
Réservoir de stockage de pétrole |
1 |
|
2 |
Boulon d'hexagone |
4 |
|
10 |
Goupille ronde |
4 |
|
18 |
Vitesse |
2 |
|
3 |
Joint de la poussière |
1 |
|
11 |
Enveloppe |
1 |
|
19 |
Clé |
2 |
|
4 |
Roue à aubes d'entraînement |
1 |
|
12 |
Joint |
4 |
|
20 |
Douille axiale |
2 |
|
5 |
Incidence |
2 |
|
13 |
Couverture d'extrémité droite |
1 |
|
21 |
Incidence |
2 |
|
6 |
Roue à aubes conduite |
2 |
|
14 |
Boulon |
16 |
|
22 |
Plaque de roulement |
2 |
|
7 |
Tasse de la poussière |
1 |
|
15 |
Reniflard |
1 |
|
23 |
Protection réglable |
plusieurs |
|
8 |
Mamelon de graisse |
2 |
|
16 |
Boulon |
8 |
|
24 |
Écrou magnétique |
1 |
Dessin se réunissant de paquet de ventilateur
Approvisionnement standard en portée
1. ventilateur nu d'axe
2. pression soulager la valve
3. clapet anti-retour de gaufrette (type mince)
4. silencieux d'admission (avec le filtre à air)
5. silencieux de débouché
6. base publique (avec la couverture de ceinture)
7. protection en caoutchouc de joint flexible et de choc
8. poulie de moteur
9. mètre Y-60 de pression
10. V-ceinture
11. boulons et écrous et d'autres pièces de connexion
12. moteur électrique
